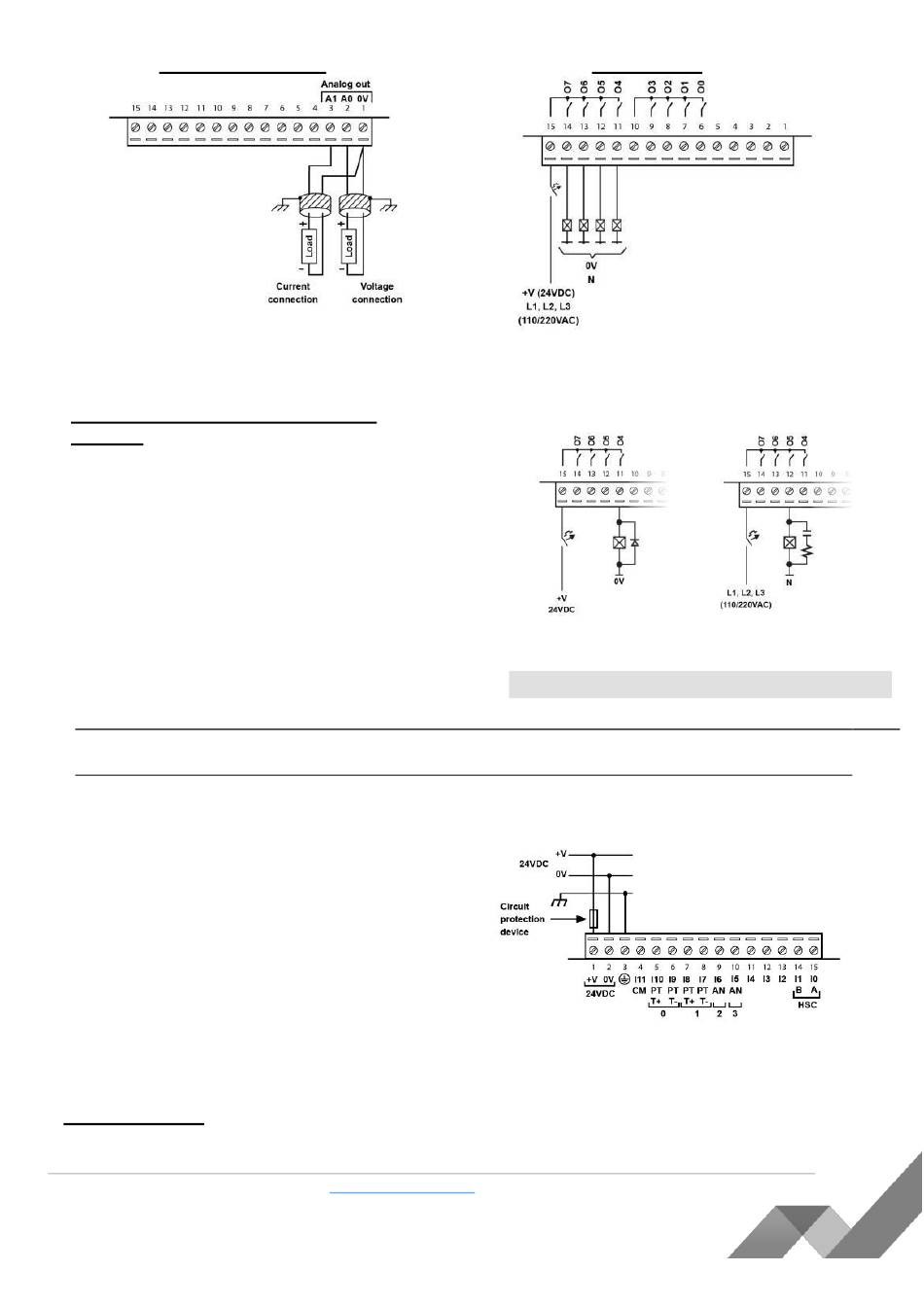

Sorties analogiques
Augmentation de la durée de vie des
contacts
Pour augmenter la durée de vie des contacts
relais et protéger l'extension des dommages
potentiels par EMF inverse, connectez-vous :
A une diode de blocage en parallèle avec
chaque charge inductive DC.
A un filtre RC en parallèle avec chaque charge
inductive AC.
L'automate nécessite une alimentation externe de 24VDC.
L'alimentation doit comporter une double isolation. Les sorties doivent être évaluées comme
SELV/PELV/Class2/Environnement de puissance limitée.
Utilisez séparément les câbles pour raccorder la
ligne de terre fonctionnelle (bornes 3) et la ligne
0V (bornes 2) pour le système terre.
Installez un disjoncteur externe. Se protéger
contre un court-circuit dans le câblage externe.
Vérifiez tous les câbles avant d'allumer
l'alimentation électrique.
Ne connectez pas les signaux 110/220 VAC en
"neutre" ou à la "phase" au point 0V de l'appareil.
En cas de fluctuation de tension ou de non-
conformité aux spécifications de tension
électrique d'alimentation, connectez l'appareil à
une alimentation régulée.
Mise à la terre
Pour maximiser les performances du système, éviter les interférences électromagnétiques avec les
précautions suivantes :
PL Systems Unitronics France -
Version : 01/07/2016
info@pl-systems.fr
Sorties relais
Alimentation
