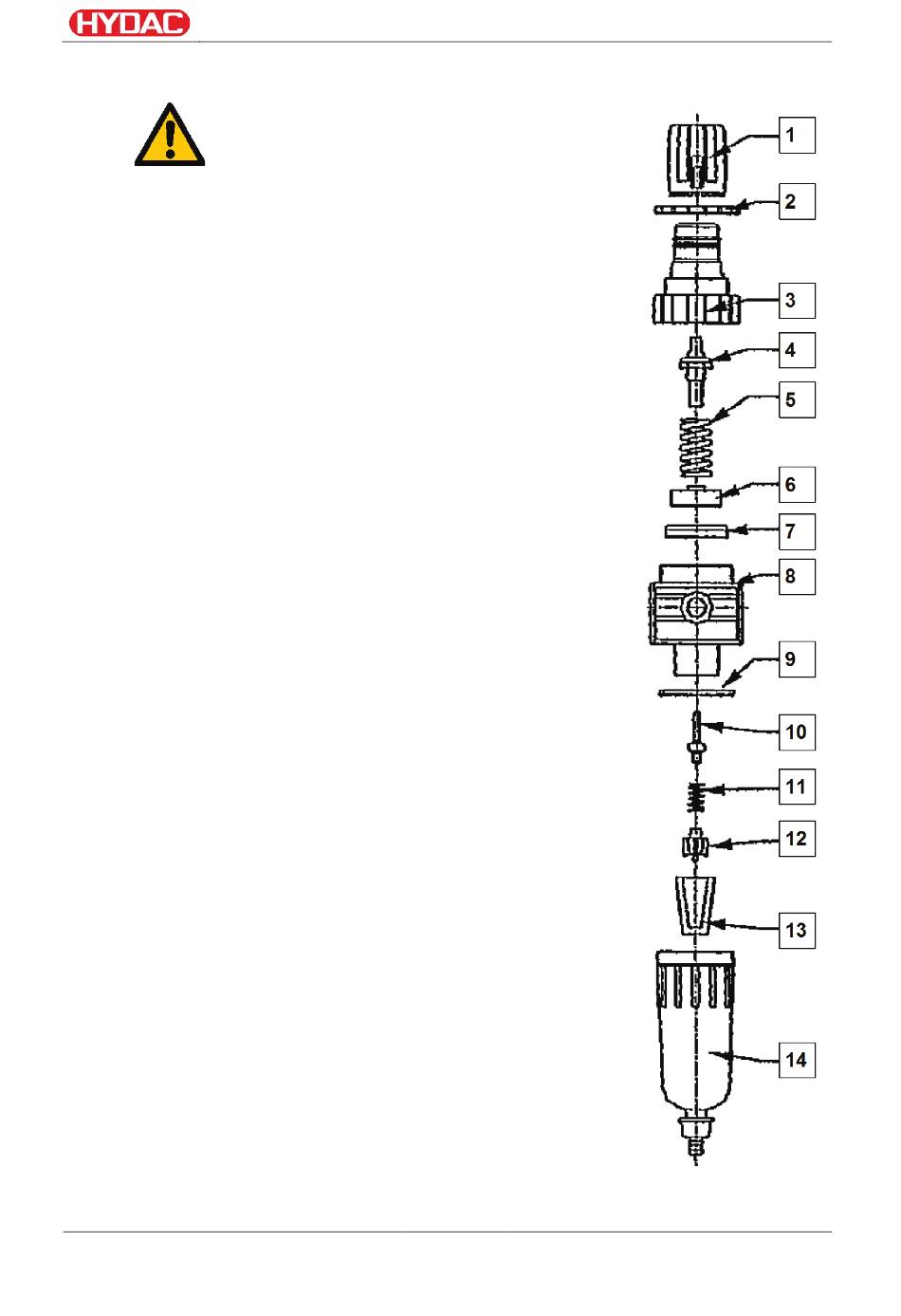

Démontage du régulateur de filtration
L'appareil ne doit être démonté que si le
système pneumatique est dépressurisé. Il doit alors être
démonté pièce par pièce.
Démontage de la partie supérieure
Tirez le bouton de réglage [1] vers le haut, tournez-le
dans le sens antihoraire jusqu'à la butée.
Dévissez la partie supérieure [3].
Retirez le ressort du régulateur [5] et la vis de réglage
[4]
Sortez le tiroir [6] du corps [8]
Retirez le joint d'étanchéité [7] du corps [8]
Démontage de la partie inférieure
Pour démonter facilement la partie inférieure, tournez
l'appareil de telle façon que la cuve [14] soit orientée
vers le haut.
Dévissez la cuve de rétention [14].
Sortez l'élément filtrant conique [13] de la cuve.
Tournez l'appareil
Dévissez la cartouche [12] à l'aide d'une pince à bec en
tournant vers la gauche et sortez-la du corps [8].
Sortez le ressort de compression [11] du corps [8] à
l'aide d'une pince à bec.
Sortez le tiroir de la soupape [10] du corps [8].
Sortez le joint torique Ø 31x2 [9] du corps.
