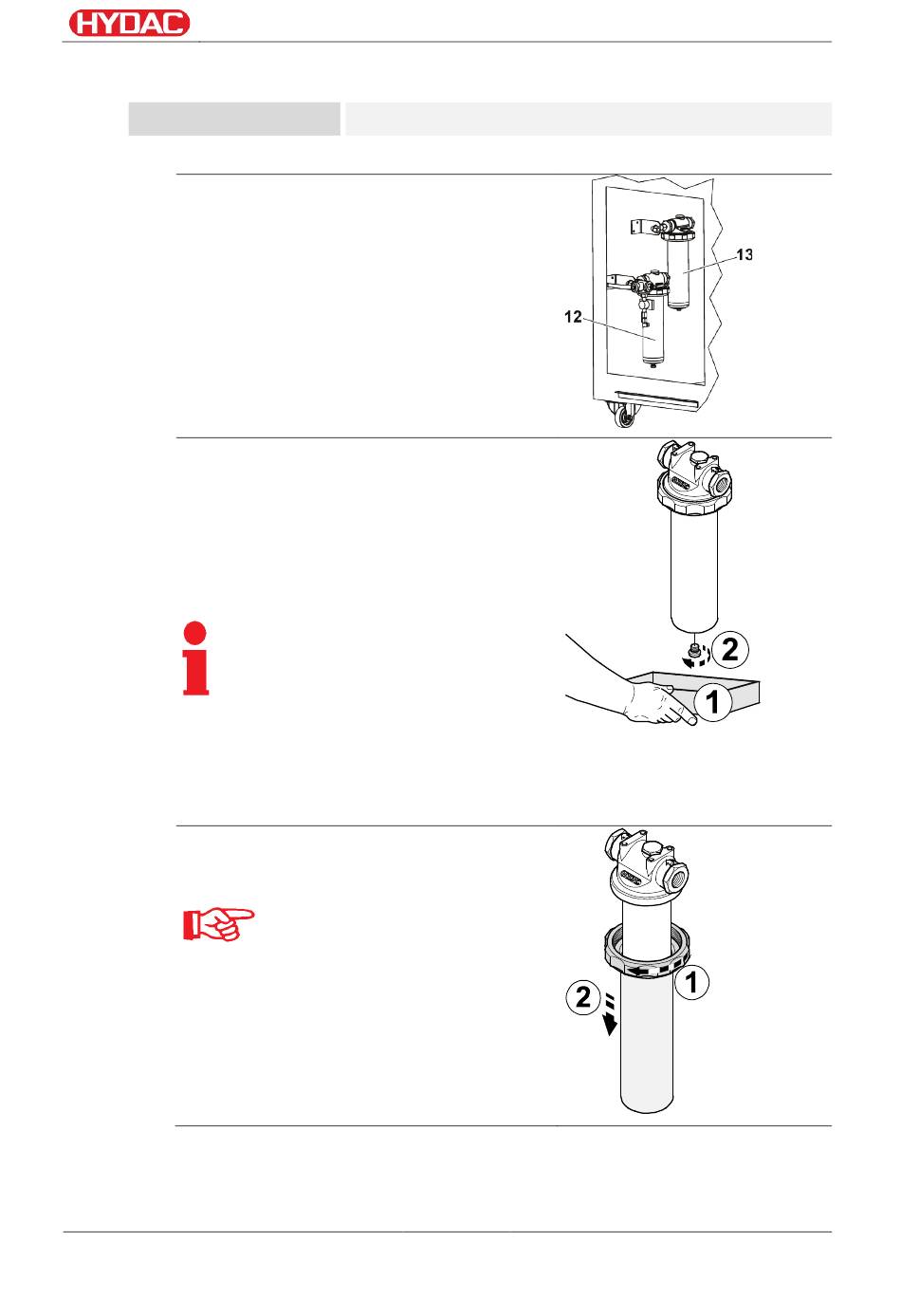

Remplacement de l'élément filtrant sur le CTU 1xx1
Outil requis :
1.
Démonter l'habillage latéral gauche.
Pour cela, ouvrir les deux loqueteaux en
tournant de 90° dans le sens antihoraire
à l'aide de la Clé carrée fournie. Faire
basculer l'habillage latéral vers l'extérieur
du CTU pour le faire sortir et le retirer
vers le haut hors de la glissière
inférieure.
Retirer la compensation de potentiel de
l'habillage latéral.
2.
Laissez s'écouler le fluide d'essai hors
du corps de filtre.
Pour cela, tourner avec précaution le
bouchon de vidange (2) sur le bas du pot
de filtre dans le sens des aiguilles d'une
montre avec une clé à six pans creux 6
mm.
Dans le pot de filtre se trouve ≈ 1,5 l
de fluide d'essai. Récupérez le fluide
d'essai qui s'écoule avec un récipient
approprié et placez celui-ci dans la
chambre d'analyse après le changement
d'élément.
3.
Desserrer l'écrou-raccord (1) en tournant
dans le sens des aiguilles d'une montre,
puis déposer le pot de filtre (2).
démonter l'écrou-raccord.
CTU 1000 Series
BeWa CTU1000 3229578p fr 2017-04-25.doc
Effectuer les interventions de maintenance / inspection
Clé à bande (pour ouvrir l'écrou-raccord)
Utiliser une clé à bande pour
fr
Page 67 / 96
