Composants de la machine
Les illustrations ci-dessous vous permettent de localiser les différents com-
posants de la machine auxquels il est fait référence dans ce guide.

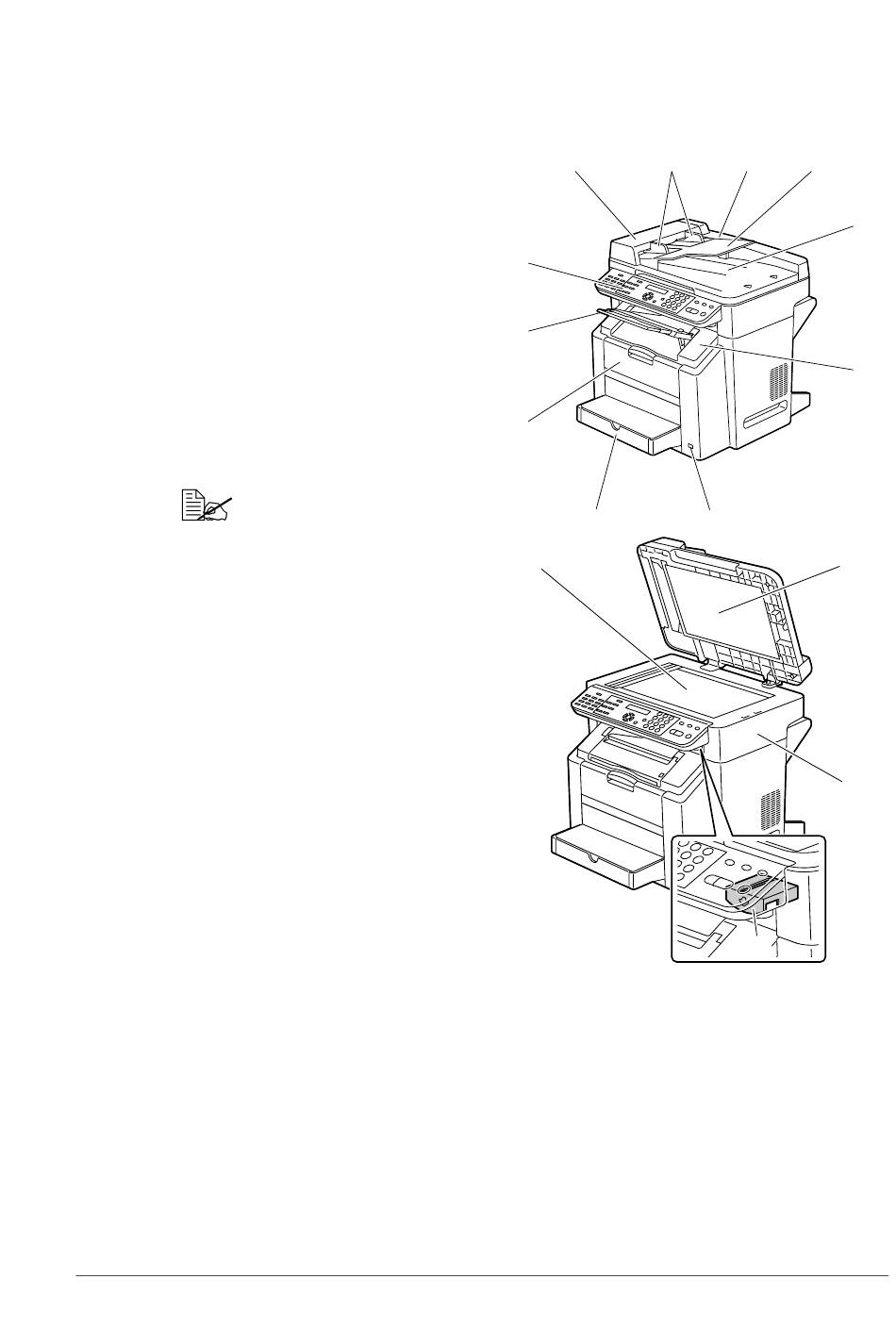

Vue avant
1. Bac de sortie
2. Panneau de commande
3. Chargeur automatique de
documents (ADF)
3-a. Capot du chargeur ADF
3-b. Guides latéraux
3-c. Plateau d'alimentation des
documents
3-d. Plateau de réception des
documents
4. Capot supérieur de la machine
5. Port d'impression directe
Appareil photo numérique
6. Bac 1 (bac multifonctions)
7. Capot avant
8. Vitre d'exposition
9. Couvercle de la vitre
d'exposition
10. Scanner
11. Levier de déverrouillage du
scanner
Présentation de la machine
Dans des messages, par
exemple d'erreur, "capot
doc." peut parfois faire
référence au chargeur
ADF.
3-a
3-b
2
1
7
6
8
3
3-c
3-d
4
5
9
10
11
