Assemblage Final - eMotion Tech MicroDelta Rework Notice De Montage

ASSEMBLAGE DE LA PARTIE MECANIQUE

ASSEMBLAGE FINAL

Pièces nécessaires :
• 1 x Plateau inférieur
• 1 x Plateau supérieur
• 1 x Capotage
• 6 x Tige lisse
• 12 x M6 x 16 mm
• 7 x M3 x 8 mm
• 3 x Chariot
• 1 x Corps d'extrusion
• 1 x Rallonge noyau
• 3 x Courroie GT2
• 11 x Attache câble
• 6 x Biellette
• 1 x Tube PTFE
• 2 x Raccord à olive
• 3 x Elastiques
Ne pas serrer les vis pour le moment.
En cas de problème, n'oubliez pas qu'il existe une FAQ disponible sur notre site web, section «Support»
Objectif : assembler la machine
et chacun des éléments pré-
montés entre eux.

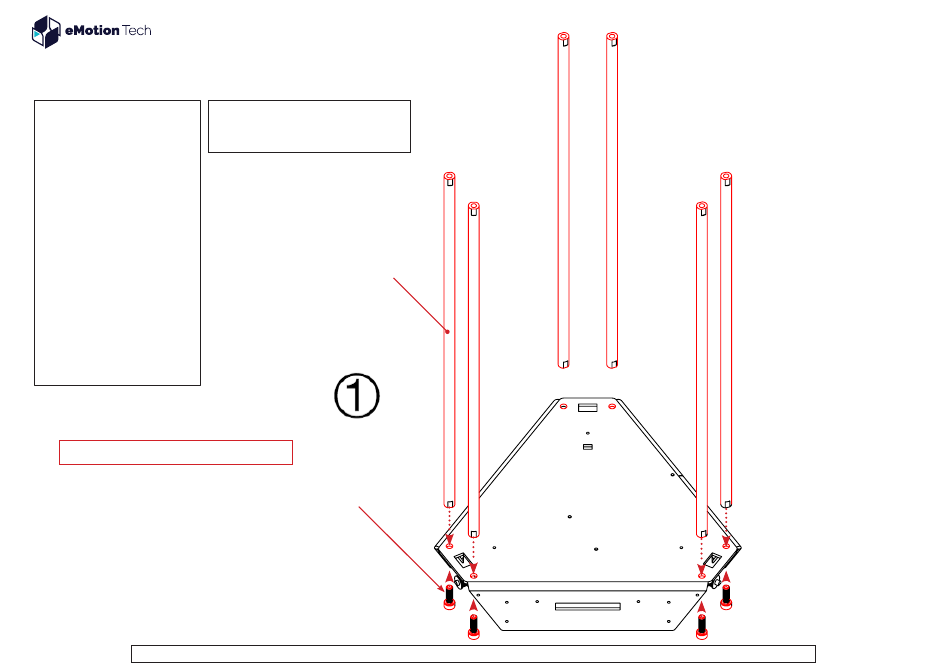

Tige lisse
Vis M6 x 16 mm
Plateau
inférieur
