ASSEMBLAGE DE LA PARTIE MECANIQUE

ASSEMBLAGE DU PLATEAU SUPERIEUR

Pièces nécessaires :
• 1 x Plateau supérieur
• 3 x Poulie libre
• 3 x Capteur de fin de course
• 3 x Entretoise Ø 3 mm
• 3 x Rondelle Ø 3 mm
• 3 x vis M3 x 12 mm
• 3 x Roulement 623 zz
• 6 x M2,5 x 8 mm

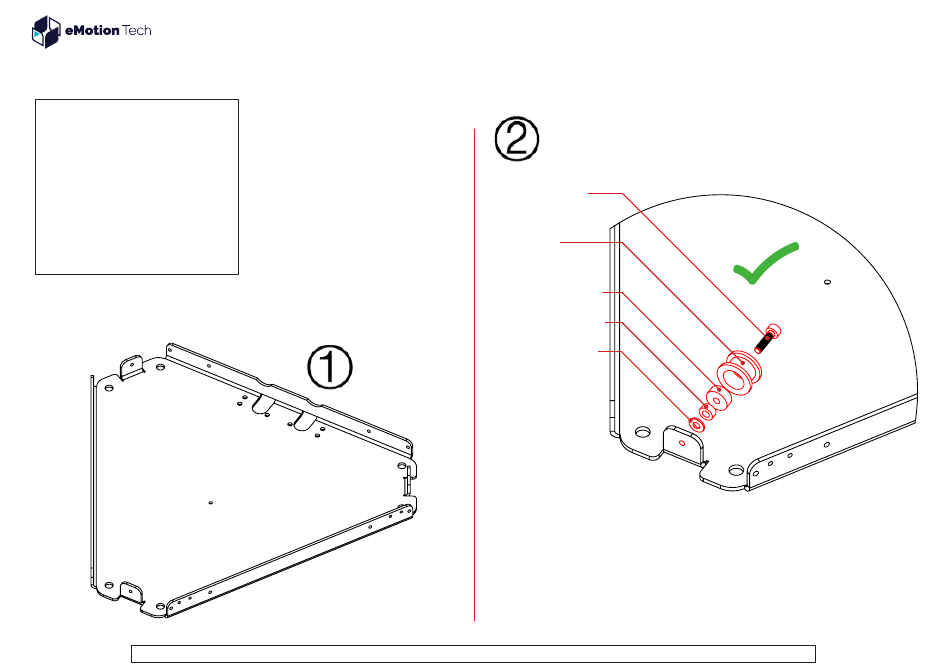

Objectif : monter les poulies sur le plateau supérieur
Plateau supérieur
En cas de problème, n'oubliez pas qu'il existe une FAQ disponible sur notre site web, section «Support»
Vis M3 x 12 mm
Poulie libre
Roulement 623 zz
Entretoise Ø 3 mm
Rondelle Ø 3 mm
3X
