• Pour les conduits de fumées utiliser un tuyau en tôle spéciale pour fumisterie.
• Il est interdit d'installer des tuyaux métalliques flexibles, en fibre-ciment ou en aluminium.
• Pour les déviations il est obligatoire de toujours utiliser un raccord (avec angle > 90°) avec un bouchon de
contrôle permettant un nettoyage facile des tuyaux.
• Toujours s'assurer qu'après le nettoyage, les bouchons de contrôles soient refermés hermétiquement et que
le joint soit en bon état.
• Il est interdit de raccorder plusieurs appareils au même conduit de fumées.
• Il est interdit de faire passer dans le même conduit les fumées d'évacuation provenant de hottes situées au-
dessus.
• Il est interdit d'évacuer directement les produits de la combustion à l'extérieur et vers des espaces clos
même à ciel ouvert.
• Il est interdit de raccorder d'autres appareils de tout type (poêles à bois, hottes, chaudières, etc.).
• Le conduit de fumée doit être à une distance minimale de 500 mm des éléments de construction inflammables
ou sensibles à la chaleur.
• Le conduit de fumée doit être relié au raccord d'évacuation du poêle de manière fixe et étanche avec, si
nécessaire, l'ajout d'un damper.
8.10

EXEMPLES D'INSTALLATION CORRECTE

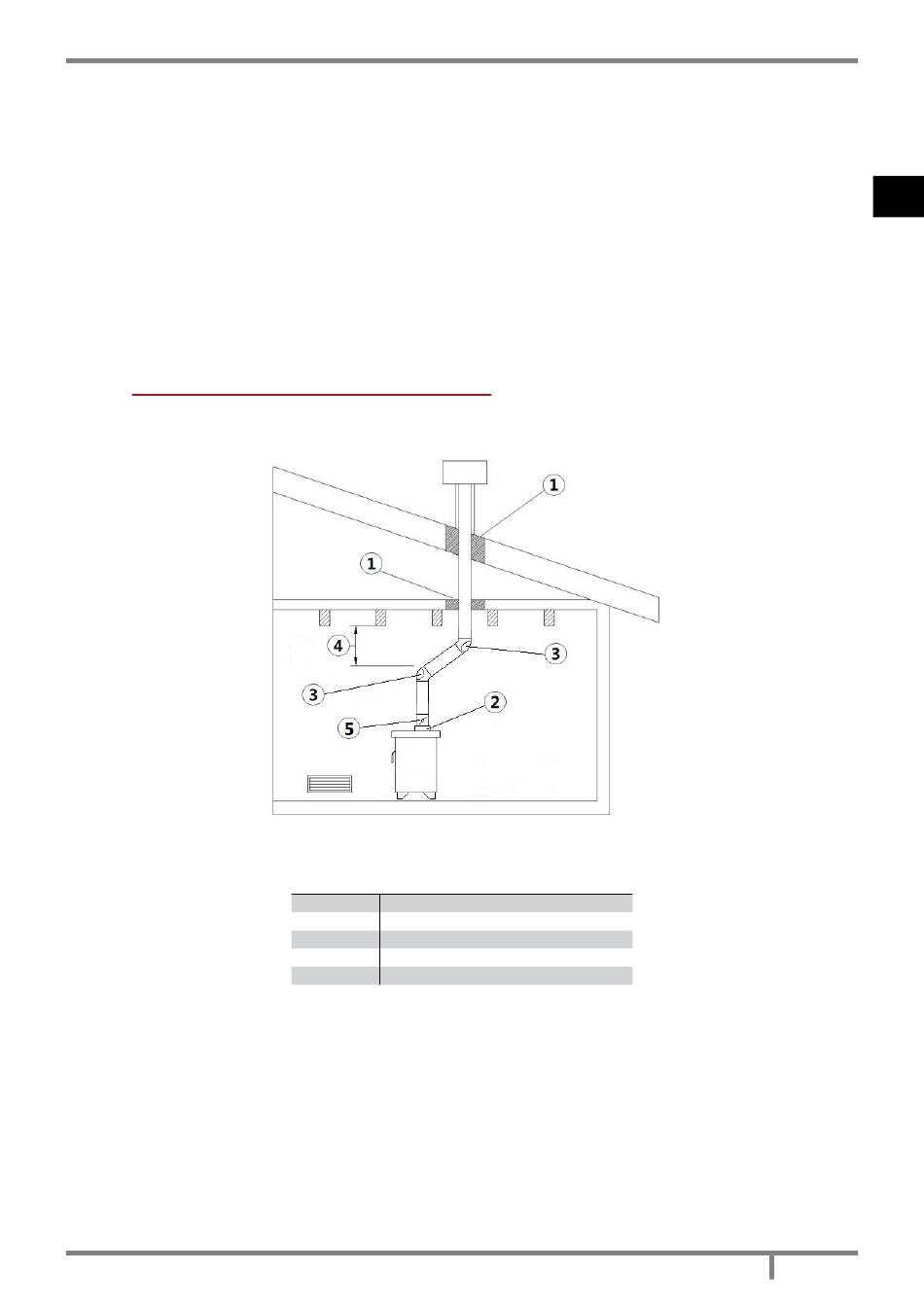

• Installation du conduit de fumée d'un diamètre de Ø150 mm avec perçage d'un trou pour le passage du
tuyau.
AURORA - SOLE
Fig. 7 - Exemple 1
LÉGENDE Fig. 8 à page 35
1
Isolant
2
Eventuelle reduction de Ø150 a Ø120 mm
3
Bouchon de contrôle
4
Longueur minime de sécurité = 0,5 mt
5
Damper
