et sous les conditions ci-dessous, utilisez le même
isolant que pour les conditions d'humidité élevée.
<Condition géographique>
– Endroits très humides comme front de mer,
sources chaudes, bords de lac ou de rivière,
et crêtes (quand une partie du bâtiment est
recouverte de terre ou de sable.)
<Condition de destination>
– Plafond de restaurant, sauna, piscine etc.
– <Condition de la construction du bâti>
– Plafonds fréquemment exposés à l'humidité
et climatisation pas couverte.
– Par exemple, conduits installés dans le
couloir d'un dortoir ou près d'une sortie très
utilisée.
– Endroits (où sont installés les conduits)
qui restent très humides par manque de
ventilation.
Étape 13 Vérifier la mise à la terre
Si le circuit d'alimentation électrique n'est pas relié
à la terre ou si la mise à la terre ne répond pas aux
spécifications, une électrode de terre doit être installée.
Les accessoires correspondants ne sont pas fournis avec
le climatiseur.

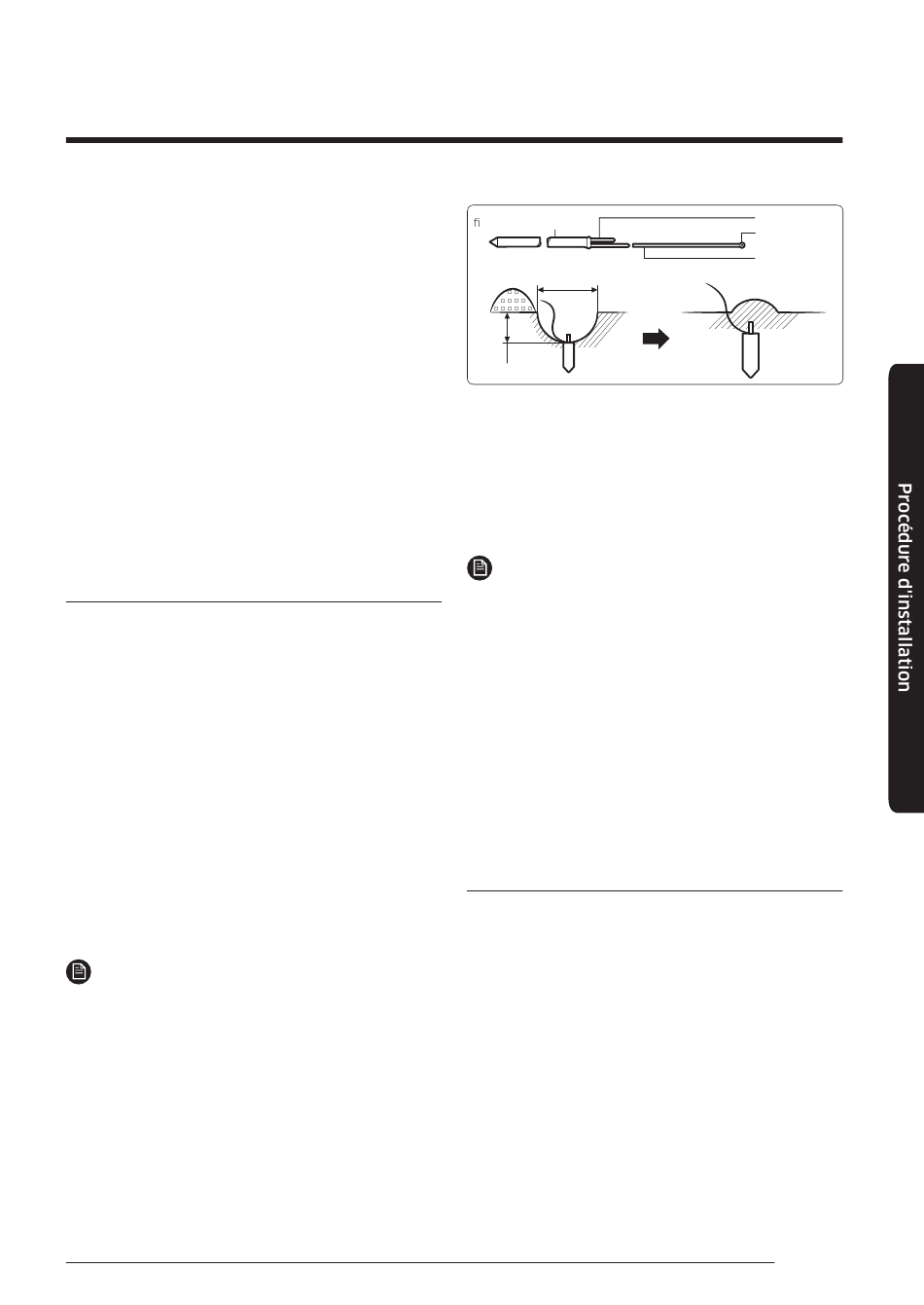

1 Choisissez une électrode de terre qui réponde aux
spécifications données sur l'illustration.
2 Connectez le tuyau flexible au port du tuyau flexible.
• Dans un sol dur et humide plutôt que dans un sol
meuble et sablonneux ou un sol pierreux qui offre
une plus grande résistance à la mise à la terre.
• Loin des structures souterraines ou des
installations, comme conduites de gaz, d'eau,
lignes téléphoniques et câbles enterrés.
• À au moins deux mètres d'une électrode de mise
à la terre d'un paratonnerre et de son câble.
REMARQUE
• Le câble de terre de la ligne téléphonique ne peut
pas être utilisé pour mettre à la terre le climatiseur.
Plastique renforcé de
bres de carbone
À la vis de terre
50 cm
30 cm
3 Terminez en entourant de ruban isolant le reste des
conduits rejoignant l'unité extérieure.
4 Installez un fil de terre de couleurs vert et jaune :
• Si le fil de terre est trop court, connectez une
extension de manière mécanique et entourez-la
de ruban isolant (n'enterrez pas la connexion).
• Fixez en place le fil de terre avec des cavaliers.
REMARQUE
• Si l'électrode de terre est installée dans une zone de
trafic intense, son fil doit être connecté de manière
sûre.
5 Vérifiez attentivement l'installation en mesurant
la résistance de la mise à la terre avec un testeur
de prise de terre. Si la résistance est supérieure au
niveau requis enfoncez davantage l'électrode dans
le sol ou augmentez le nombre d'électrodes de mise
à la terre.
6 Connectez le fil de terre au coffret électrique
à l'intérieur de l'unité extérieure.
Étape 14 Effectuer les test et essai
finaux
1 Vérifiez l'alimentation électrique entre l'unité
extérieure et le disjoncteur auxiliaire.
• Alimentation électrique monophasée : L, N
• Alimentation électrique triphasée : R, S, T, N
2 Vérifiez les unités intérieures.
a Vérifiez que vous avez connecté correctement
les câbles d'alimentation et de communication.
(Si les câbles d'alimentation et de communication
sont mélangés ou incorrectement connectés, le
tableau de contrôle (PCB) peut être endommagé.)
b Vérifiez que la sonde thermique, la pompe et
le tuyau de vidange, et l'écran d'affichage sont
correctement connectés.
Cœur en acier
Bornier M 4
Fil vert et jaune
isolé de PVC
23
Français
