iDim

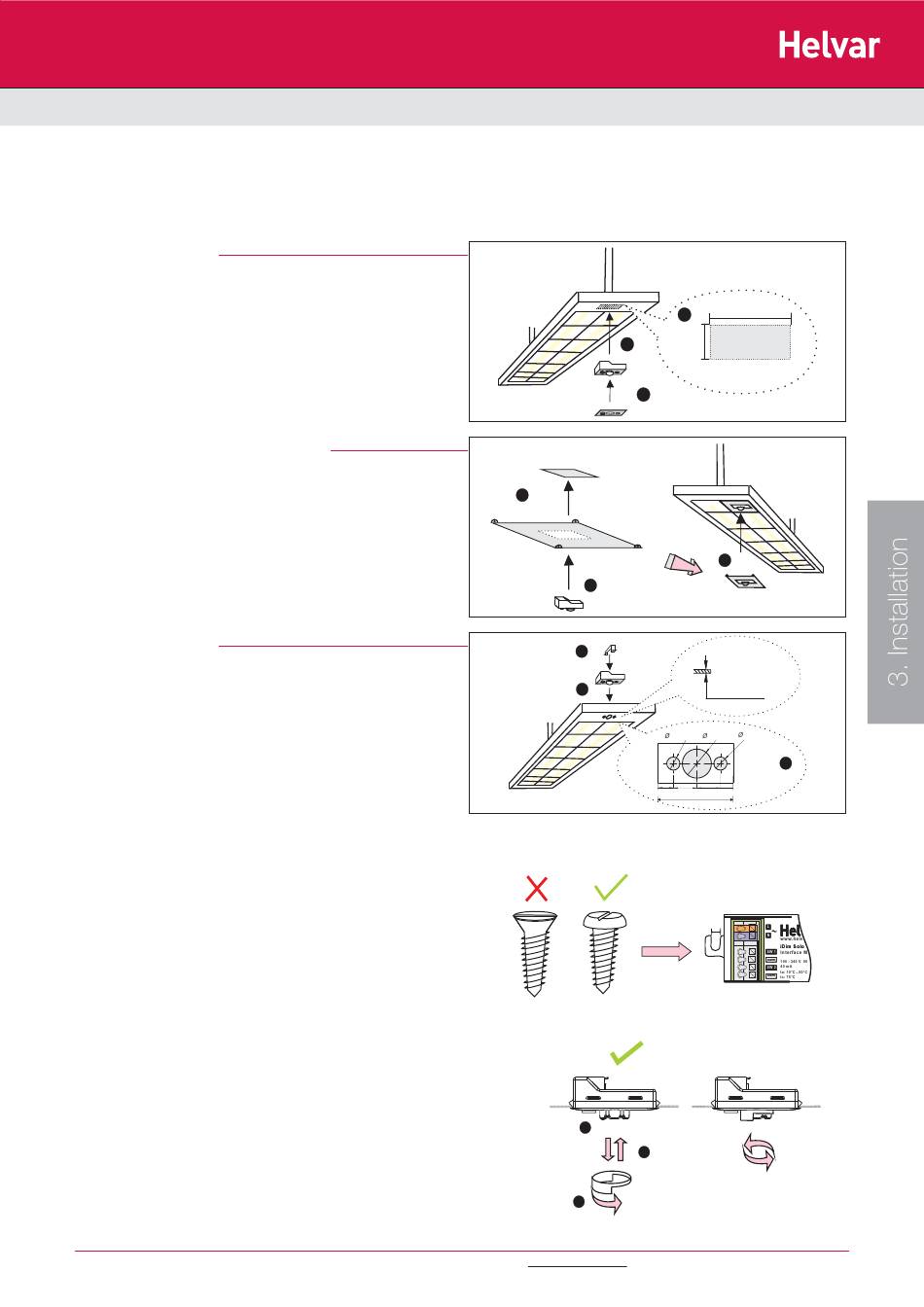

Installation physique iDim
Ci-dessous vous trouvez les méthodes recommandées pour installer le iDim Sense et Solo dans votre luminaire.
3.1 Installation iDim Sense
Il-y-a 3 possibilités de montage du iDim Sense dans le luminaire.
Montage externe
1. Découpe dans le luminaire 56,5 x 26 mm -/+ 0,25 mm
2. Cliquez la plaque de recouvrement sur le iDim Sense
3. Cliquez le iDim Sense dans le luminaire
Note: Les dimensions de la découpe sont valables pour
des luminaires ayant une épaisseur de tôle de 0,6 à 2,4mm
maximale.
Fabrication adaptateur paralume
1. Fabriquer un adaptateur qui convient pour les extrémités
du luminaire
(Dimensions de la découpe: 56,5 x 26 mm -/+ 0,25 mm)
2. Cliquez le iDim Sense dans l'ouverture de l'adaptateur du
paralume
3. Montez l'assemblage complet dans le paralume
Montage intérieur
1. Découpez trois trous dans le luminaire
(Voyez le diagramme adjacent pour les dimensions)
2. Insérez le iDim Sense depuis l'intérieur du luminaire
3. Fabriquez un support pour maintenir le iDim Sense en
place
Note: La plaque de recouvrement n'est pas nécessaire lors
du montage intérieur
3.2
iDim Solo Installation
Utilisez ce type de vis lors du montage:
•
Vis M4
•
Vis auto-taraudante N° 8
Note: Ne pas utiliser des vis à tête fraisée
3.3
Montage de l'obturateur optionnel PIR
1. Sélectionnez un mode avant de monter le limitateur
2. Positionnez le limitateur pour couvrir la zone à cacher
3. Clipser le limitateur sur le sélecteur mode
Note: N'ajustez pas le limitateur quand il est attaché au iDim
Sense
Les données peuvent être modifi ées à tout moment et sans préavis. Visitez www.helvar.com
1
26 mm
3
2
1
2
3
2
9.5 mm
17 mm
10.5 mm
17 mm
55 mm
4.2 mm
1
3
2
56.5 mm
3
Epaisseur du
boîtier recommandée
0.6mm - 2.4mm
21 mm
9.5 mm
1
17 mm
17 mm
10.5 mm
X
Doc No: D004735 iss. 4
