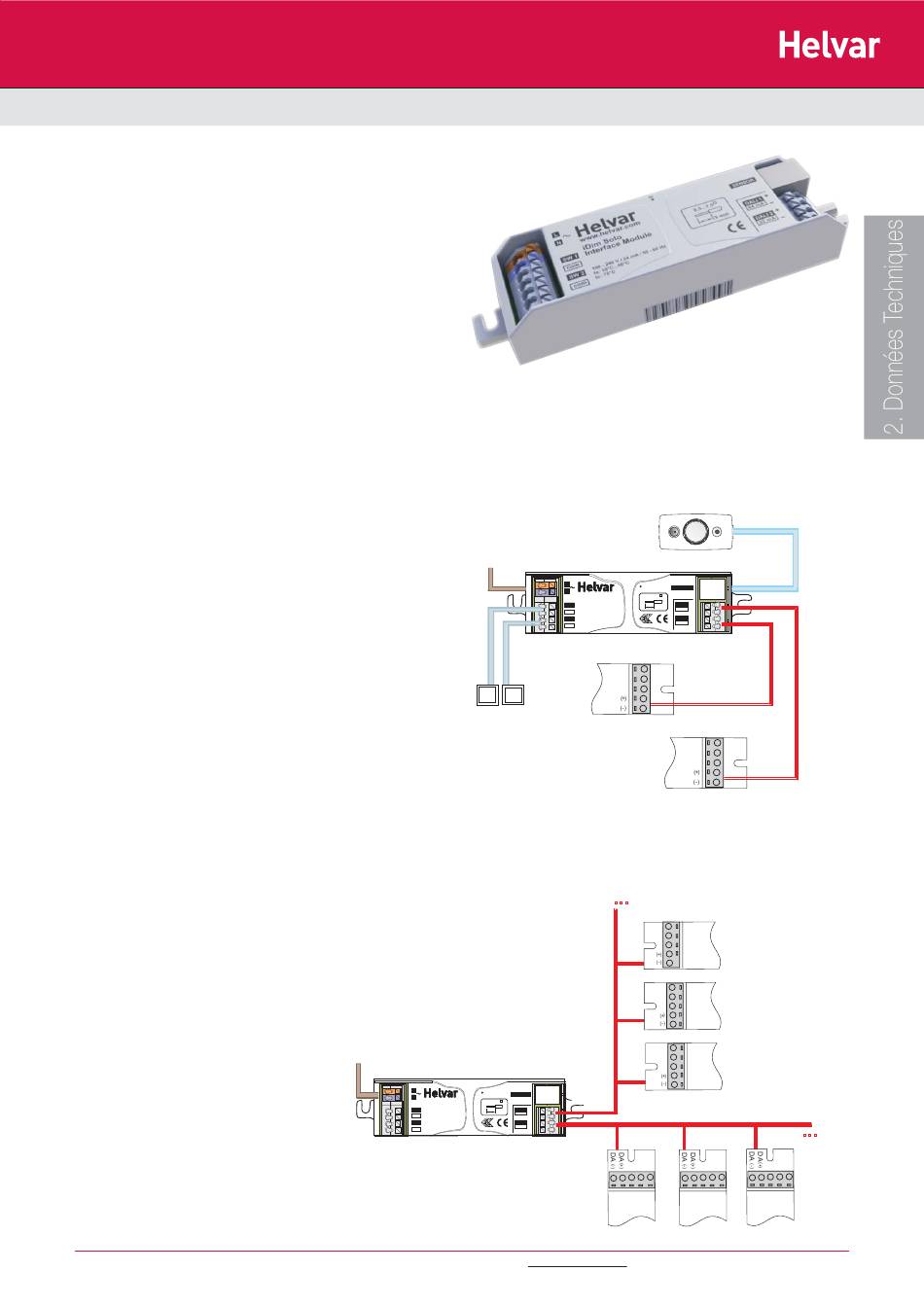

iDim Solo 403 (Module interface)
Le iDim Solo est utilisé comme module interface pour
connecter le iDim Sense (316 Autonome) et ballasts iDim
ainsi que les interfaces du client. En plus le iDim Solo peut être
utilisé comme alimentation DALI (PSU).
L'unité est logée dans un boîtier standard style ballast
(30mm x 21mm) et permet ainsi un assemblage rapide
et facile.
Caractéristiques principales
• Capacité de puissance: 64 mA (DALI 1), 32 mA (DALI 2)
ou 96 mA en opération parallèle.
• 2 Sorties DALI
• 2 Entrées Switch control
• iDim Sense connection (Style RJ,4P4C)
• Connection réseau
Recommandations d'installation
• Tous les câble doivent être prévus pour 230V et con-
sidérés sous tension quand se trouvant à l'extérieur du
luminaire
• Débrancher le réseau avant l'installation
• L'alimentation de l'unité doit être protégée à l'entrée.
• Installez uniquement dans un endroit à acces limité,
c.à.d. dans le luminaire
