iDim

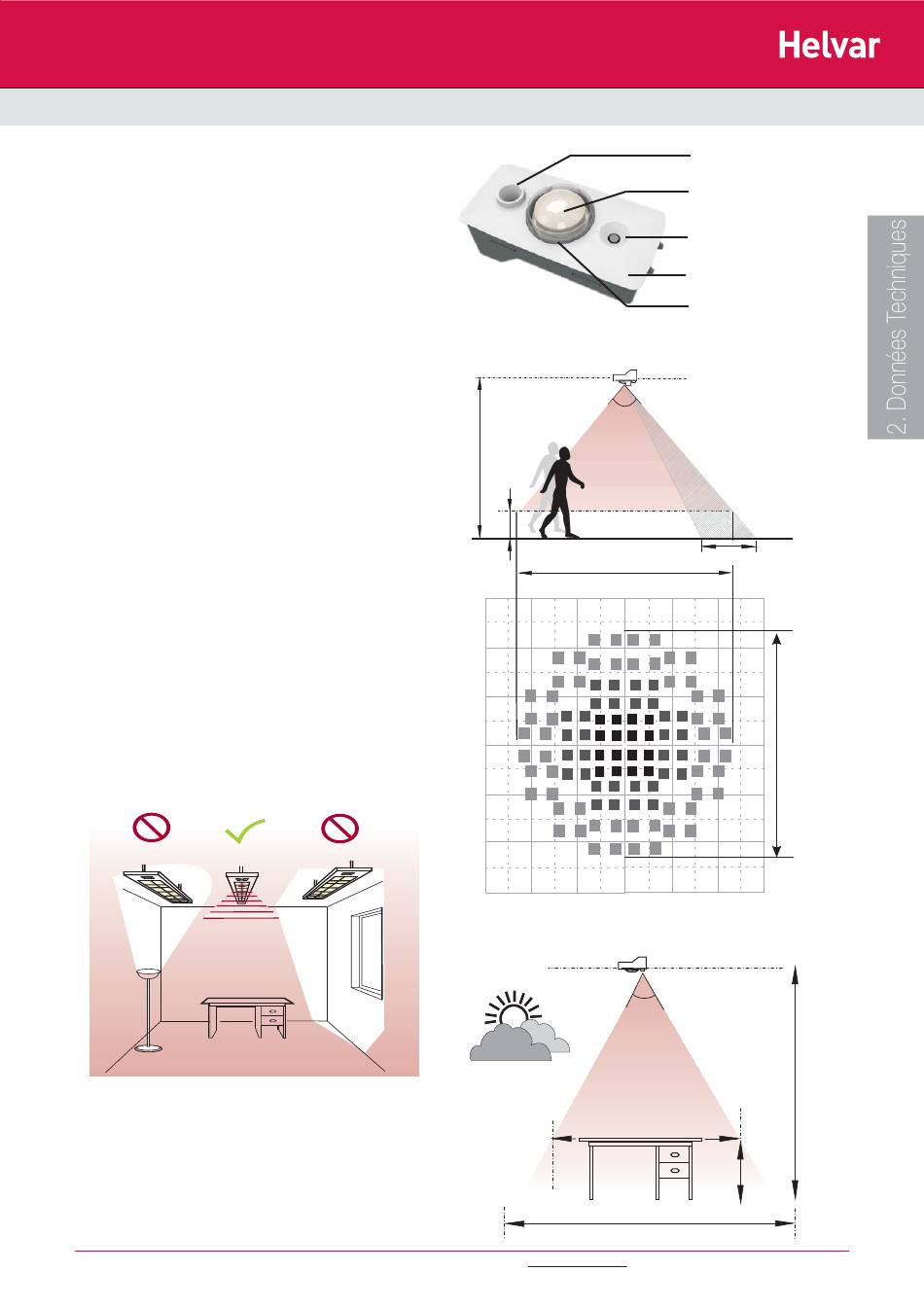

iDim Sense 316 (Autonome)
Le iDim Sense est une cellule conçue pour luminaire.
Elle combine un détecteur de présense(PIR), un récep-
teur infra-rouge (IR) et une cellule (CL) dans une seule
enceinte.
Le sélecteur manuel de mode permet de sélecter
facilement une des 6 modes d'applications proposées.
Caractéristiques principales
•
PIR,cellule (CL) et télécommande infra-rouge
•
Sélection facile des modes d'applications
•
Plaque de fi nition enclipsable en différents couleurs
•
Limitateur de zone de détection (PIR) enclipsable
•
Sélecteur de mode avec accusé de réception LED
Recommandations d'installation
Options de montage multiples:
1) Montage à l'extérieur du luminaire.
2) Montage à l'intérieur du luminaire
3) Combiné avec adaptateur de paralume.
Débrancher le réseau avant l'installation
Tous les câbles externes au luminaire doivent être prévus
pour 230V.
Considérations de montage
A
A) Ne pas monter la cellule en face d'une source
de lumière artifi cielle telle que lampes et luminaires
indirect.
B) Ne pas monter la cellule en face des rayons
solaires.
Les données peuvent être modifi ées à tout moment et sans préavis. Visitez www.helvar.com
Zone de détection de mouvement (PIR)
3.0 m
0.5 m
0 m
1 m
B
2 m
3 m
Couverture de la cellule (CL)
Plaque de recouvrement
85°
4.5 m sans restriction
2 m
1 m
0 m
60°
2.5 m
3.5 m
Cellule (CL)
Détecteur de mouvement
(PIR)
Récepteur infra-rouge
(IR)
Sélecteur de mode
Zone de détection
0.8 m
avec restriction
Vue d'en haut
4.5 m
3.0m
0.8m
Doc No: D004735 iss. 4
