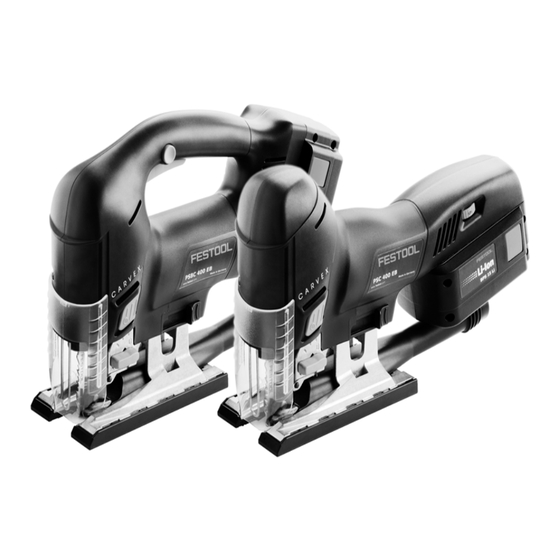

Original Instructions - Cordless jigsaw
fr
Notice d'utilisation d'origine - scie sauteuse sans fil
es
Manual de instrucciones original - Caladora a batería
Read all instructions before using
Lire toutes les instructions avant de démarrer les travaux.
Lea y comprende todas las instrucciones antes de usar.
CARVEX
PSC 420 EB
PSBC 420 EB
Festool GmbH
Wertstraße 20
73240 Wendlingen
Germany
www.festoolusa.com
719119_C / 2020-11-23
7
20
34
Publicité
Chapitres
Table des Matières
Manuels Connexes pour Festool CARVEX PSC 420 EB
Sommaire des Matières pour Festool CARVEX PSC 420 EB
- Page 1 Read all instructions before using Lire toutes les instructions avant de démarrer les travaux. Lea y comprende todas las instrucciones antes de usar. CARVEX PSC 420 EB PSBC 420 EB Festool GmbH Wertstraße 20 73240 Wendlingen Germany www.festoolusa.com 719119_C / 2020-11-23...
- Page 5 PSC 420 EB 1-14 1-13 1-12 1-11 1-10 PSBC 420 EB 1-15 1-16 1-4 1-5 1-13 1-12 1-11 1-10 1-14...
-
Page 7: Table Des Matières
10 Working with the electric power tool..15 ° angular degree 11 Service and maintenance......16 CAUTION For use only with 12 Accessories..........16 CAUTION use only with FESTOOL 13 Environment..........19 FESTOOL batteries BP 18 batteries BP 18. ATTENTION À 14 General information........19... - Page 8 English 1 WORK AREA SAFETY used for appropriate conditions will reduce personal injuries. Keep work area clean and well lit. Clut Prevent unintentional starting. Ensure the tered or dark areas invite accidents. switch is in the off-position before con Do not operate power tools in explosive necting to power source and/or battery atmospheres, such as in the presence of pack, picking up or carrying the tool.
- Page 9 Shorting the battery terminals together Festool for this purpose. If the tool is in may cause burns or a fire. stalled in another, or self-made, work ta Under abusive conditions, liquid may be ble, it can become unstable and result in ejected from the battery;...
-
Page 10: Metal Processing
Regularly remove dust deposits in the mo tor housing. This power tool is suitable for use with – Use a saw blade specifically designed for BP Festool battery packs of the same voltage the cutting of metal. class. – Close the chip guard. -
Page 11: Parts Of The Machine
English Cordless jigsaw PSC 420 EB PSBC 420 EB Stroke length 1.02" (26 mm) Pendulum stroke 4 settings Max. inclination (only with accessory WT-PS 400 angle table) 45° to both sides Max. cutting depth (depending on saw Wood 4-3/4" (120 mm) blade) Aluminium 6/8"... -
Page 12: Capacity Display
The capacity display [1-16] indicates the charge Only use cross-set saw blades when using of the battery pack for approx. 2 seconds after angle tables and base adapters. We rec the button [1-15] is pressed: ommend the S 105/4 FSG Festool saw 70‑100% blade. 40‑70% 15‑40% <... - Page 13 English ► Slide the saw blade [3-4] into the opening [3-2] as far as the stop with its teeth in the cutting direction. ► Turn the saw blade [3-4] clockwise by ap prox. 30° until it engages. Check that the saw blade is secure. A loose saw blade can fall out and cause an injury.
-
Page 14: Dust Extraction
1 - 3 Never saw without the saw table, or one Blockboard, plywood, plastic 1 - 2 of the other tables or adapters offered in the Festool accessories range. Ceramics Dust extraction Aluminium, non-ferrous metals 0 - 2 Steel, hardwood... -
Page 15: Working With The Electric Power Tool
English Automatic load detection is activated in posi 10.2 Lighting tion A: The stroke rate drops when idling and is WARNING adjusted to the highest setting when the work piece is introduced. Stroboscopic light could lead to misjudge ment of the saw blade position Recommended stroke rate (position of the ad... -
Page 16: Service And Maintenance
Find the your own personal workload may increase de nearest address at: pending on the application. Protect yourself and www.festoolusa.com/service your machine, and preserve your warranty claims by always using original Festool acces sories and Festool consumable material! -
Page 17: Sawing With Special Base Runners
English The order numbers of the accessories and tools WARNING can be found in the Festool catalogue or on the Internet under "www.festoolusa.com". Sawing cutting depths Risk of injury 12.1 Saw blades, other accessories ► Select the saw blade length and cutting... - Page 18 11-1 Also use the extractor connector [1-8] with the base adapter. Adaptation to the FS 2 guide rail The FS 2 Festool guide system (Fig. [10]) 11-2 makes it much easier to produce straight and precise cuts. 11-3 ►...
-
Page 19: Environment
14 General information 14.1 Bluetooth ® The Bluetooth word mark and the logos are ® registered trademarks of Bluetooth SIG, Inc.; they are used by TTS Tooltechnic Systems AG & Co. KG, and therefore by Festool, under licence. SYS-b SYS-b-1... - Page 20 9 Réglages............26 ° degré angulaire 10 Utilisation de l'outil électroportatif...28 ATTENTION À utiliser seule CAUTION 11 Entretien et maintenance......29 use only with FESTOOL ment avec les batteries FES batteries BP 18. 12 Accessoires..........30 ATTENTION À TOOL BP 18 utiliser seulement avec 13 Environnement..........
-
Page 21: Consignes De Sécurité
Français Consignes de sécurité Ne détournez pas l'utilisation du câble de raccordement pour porter l'outil électro Consignes générales de sécurité pour portatif, l'accrocher ou pour tirer le con outils électroportatifs necteur de la prise. Éloignez le câble de la chaleur, de l'huile, de bords tranchants ou AVERTISSEMENT ! Veuillez lire toutes de pièces en mouvement. - Page 22 Français Évitez toute position de travail anormale. Prenez soin de vos outils électroportatifs Veillez à maintenir une position stable et et outils. Vérifiez que les parties mobiles un bon équilibre à tout moment. Vous fonctionnent sans problème, qu'elles ne coincent pas et qu'il n'y a pas de parties pourrez ainsi à...
-
Page 23: Consignes De Sécurité Spécifiques À L'appareil
être montés sur des tables de N'utilisez pas de batterie endommagée ou travail prévues à cette fin par Festool. Le modifiée. Des batteries endommagées ou montage sur d'autres tables de travail ou modifiées peuvent causer des réactions in... -
Page 24: Travail De Métaux
L'outil électroportatif convient pour l'utilisation • silice cristallisée utilisée dans les briques, avec les batteries Festool de la série BP de ca le ciment et autres matériaux de maçonne tégorie de tension identique. rie, et Caractéristiques techniques Scie sauteuse sans fil... -
Page 25: Éléments De L'appareil
Français Scie sauteuse sans fil PSC 420 EB PSBC 420 EB Poids sans batterie 4.0 lbs (1.8 kg) Poids correspond à la procédure EPTA 01:2014 (avec batterie 5.5 lb (2,5 kg) BP 18 Li 6,2 AS) Éléments de l'appareil Batterie ►... -
Page 26: Réglages
Français Les lames de scie Festool destinées aux scies 15‑40 % sauteuses ont un coloris spécifique. Le coloris < 15 % correspond au matériau auquel convient la la me de scie. Recommandation : recharger la batterie Coloris Matériau avant de continuer à utiliser l'appareil. -
Page 27: Montage Du Pare-Éclats
Français Régler le dispositif de guidage de lame après ► Poussez le protecteur contre les projections chaque changement de lame de scie de copeaux [3-1] vers le bas, en exerçant une légère pression. Le dispositif de guidage de lame sert à faciliter le déplacement de la lame de scie. -
Page 28: Réglage De La Course Pendulaire
Français Le montage s'effectue dans l'ordre inver Réglage de course pendulaire recommandé se ! Assurez-vous que la table de sciage Aluminium, métaux non ferreux 0 - 2 repose correctement dans le guide. Acier, bois durs 0 - 1 A la place de la table de sciage, il est possible de monter la table angulaire WT-PS 400 ou la Régulation de la cadence de coupe table adaptable ADT-PS 400. -
Page 29: Sciage Libre Sur Tracé
Français de la ligne de coupe souhaitée. Pour garantir Batterie déchargée ou ma des découpes précises et un fonctionnement chine surchargée. sans à-coups, guidez l'outil électrique avec les – Remplacez la batterie. deux mains. – Réduisez la charge de la 10.1 Sciage libre sur tracé... -
Page 30: Nettoyage De L'orifice D'éjection Des Copeaux
être réparés Les références des accessoires et des outils fi ou remplacés dans les règles de l'art par un gurent dans le catalogue Festool ou sur Inter atelier spécialisé agréé. net sous "www.festoolusa.com". ► Pour assurer la circulation de l'air, il est 12.1 Lames de scie, autres accessoires... -
Page 31: Sciage Avec La Table Angulaire
Utilisez également le raccord d’aspira tion [1-8] avec la table adaptable. Adaptation au rail de guidage FS 2 L'utilisation du système de guidage Festool FS 2 (image [10]) vous facilite la réalisation de coupes rectilignes et précises. ► Montez la scie sauteuse avec la table adap... - Page 32 118-1/8" (120 et 3000 mm). Le compas peut Systainer être monté des deux côtés sur la table adapta De nombreux produits Festool sont fournis ble. dans une caisse exclusive, appelée "Systainer". ► Placez la scie sauteuse et la table adaptable Celle-ci permet de protéger et de ranger des...
-
Page 33: Environnement
La marque verbale Bluetooth ® et les logos sont des marques déposées de Bluetooth SIG, Inc. et sont utilisés sous licence par TTS Tooltechnic Systems AG & Co. KG et donc par Festool SYS-b GmbH. SYS-b-1 13 Environnement Ne jetez pas l'appareil avec les ordures ména... -
