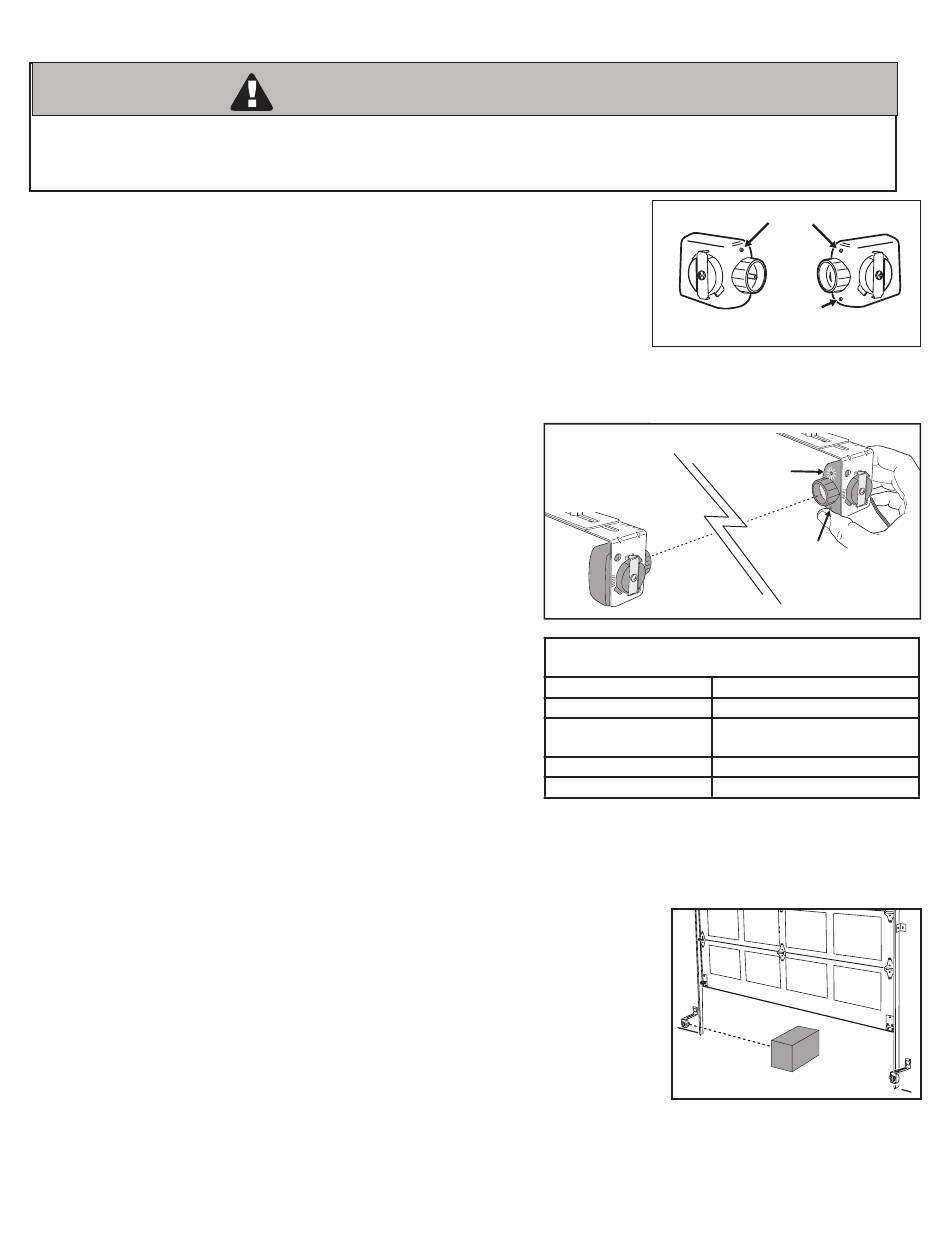

TEST DES BOÎTIERS PHOTO-ÉLECTRIQUES
• L'installation du système photo-électrique EST IMPÉRATIVE pour éviter des blessures graves ou la mort.
• La désactivation de ce dispositif de sécurité est INTERDITE.
• Monter les boîtiers photo-électriques à une hauteur maximale de 15 cm (6 po) au-dessus du plancher.
Le faisceau photo-électrique se compose de deux éléments : un émetteur
et un récepteur. L'émetteur produit un faisceau infrarouge étroit qui traverse
le bas de l'ouverture de la porte, jusqu'au récepteur. Si un objet obstrue le
faisceau infrarouge pendant la fermeture de la porte, celle-ci s'arrête puis
s'ouvre complètement (la lampe de l'ouvre-porte clignote alors trois fois).
Par mesure de sécurité, l'ouvre-porte ne tient compte des signaux
d'aucune télécommande quand la porte est ouverte et que le faisceau
photo-électrique est obstrué ou mal aligné. Dans ce cas, on peut
quand même fermer la porte par un appui maintenu sur le bouton fléché de montée/descente du boîtier de
commande mural, en s'assurant que la porte est bien visible.
Essai du faisceau de sécurité
1 Vérifier que l'ouvre-porte est alimenté. Les voyants verts
doivent être allumés sur les deux boîtiers (émetteur et
récepteur) du dispositif de sécurité photo-électrique.
2 Si le voyant vert du boîtier récepteur est allumé mais que le
voyant rouge est éteint, le récepteur est alimenté mais ne
détecte pas le faisceau infrarouge provenant de l'émetteur.
Le voyant rouge peut clignoter, si le faisceau est détecté
partiellement. Ceci peut provenir d'un mauvais alignement
ou d'un objet obstruant le faisceau. Régler les boîtiers
émetteur et récepteur des cellules photo-électriques en
observant le voyant rouge du récepteur (veiller à ne pas
être sur le trajet du faisceau pendant le réglage). Quand le
voyant rouge reste allumé, faire pivoter l'émetteur vers le
plafond, en arrêtant quand le voyant rouge du récepteur
commence à clignoter. Ramener le faisceau de l'émetteur
à l'horizontale (parallèle au plancher), et s'arrêter dès que
le voyant rouge du récepteur reste allumé fixe.
Le faisceau est alors aligné correctement.
NOTE : Si le voyant rouge du récepteur reste éteint, vérifier : 1) La propreté de la lentille du récepteur,
2) Que la lentille du récepteur est à l'abri du soleil, 3) L'absence de court-circuit (au niveau d'une agrafe
ou des bornes de l'ouvre-porte) dans le câblage des cellules photoélectriques.
3 • Appuyer sur le bouton de la télécommande pour ouvrir la porte du garage.
• Mettre une boîte sur le trajet du faisceau photo-électrique.
• Appuyer sur le bouton de la télécommande pour fermer la porte du
garage. La porte ne doit pas bouger, les voyants de l'ouvre-porte doivent
clignoter et un signal sonore doit retentir.
4 L'ouvre-porte ne ferme pas la porte du garage si le faisceau est désaligné
ou obstrué.
NOTE : Après que la porte soit restée immobile pendant 5 minutes,
le voyant du faisceau s'éteint pour économiser l'énergie. Le système
photo-électrique est alimenté pendant 5 minutes quand la porte descend et se ferme. On peut remettre le
système photo-électrique en marche pendant 5 minutes en appuyant sur l'interrupteur d'éclairage.
IMPORTANT : Si la porte du garage se ferme quand le faisceau photo-électrique de sécurité est obstrué, faire
appel à un technicien spécialisé en portes de garages.
AVERTISSEMENT
ÉMETTEUR
EXPLICATION DES VOYANTS DU DISPOSITIF
DE SÉCURITÉ PHOTO-ÉLECTRIQUE
VOYANT VERT ALLUMÉ
VOYANT VERT ÉTEINT
VOYANT ROUGE ALLUMÉ
VOYANT ROUGE ÉTEINT
VOYANT ROUGE CLIGNOTANT FAISCEAU MAL ALIGNÉ
4
Vert
Rouge
Vert
ÉMETTEUR
RÉCEPTEUR
RÉCEPTEUR
LE VOYANT ROUGE
DEMEURE ALLUMÉ
LORSQUE LES FAISCEAUX
SONT ALIGNÉS
LE VOYANT VERT EST
ALLUMÉ LORSQUE
SOUS TENSION
SOUS TENSION
HORS TENSION
FAISCEAU BON – SANS
INTERRUPTION
FAISCEAU OBSTRUÉ OU MAL ALIGNÉ
