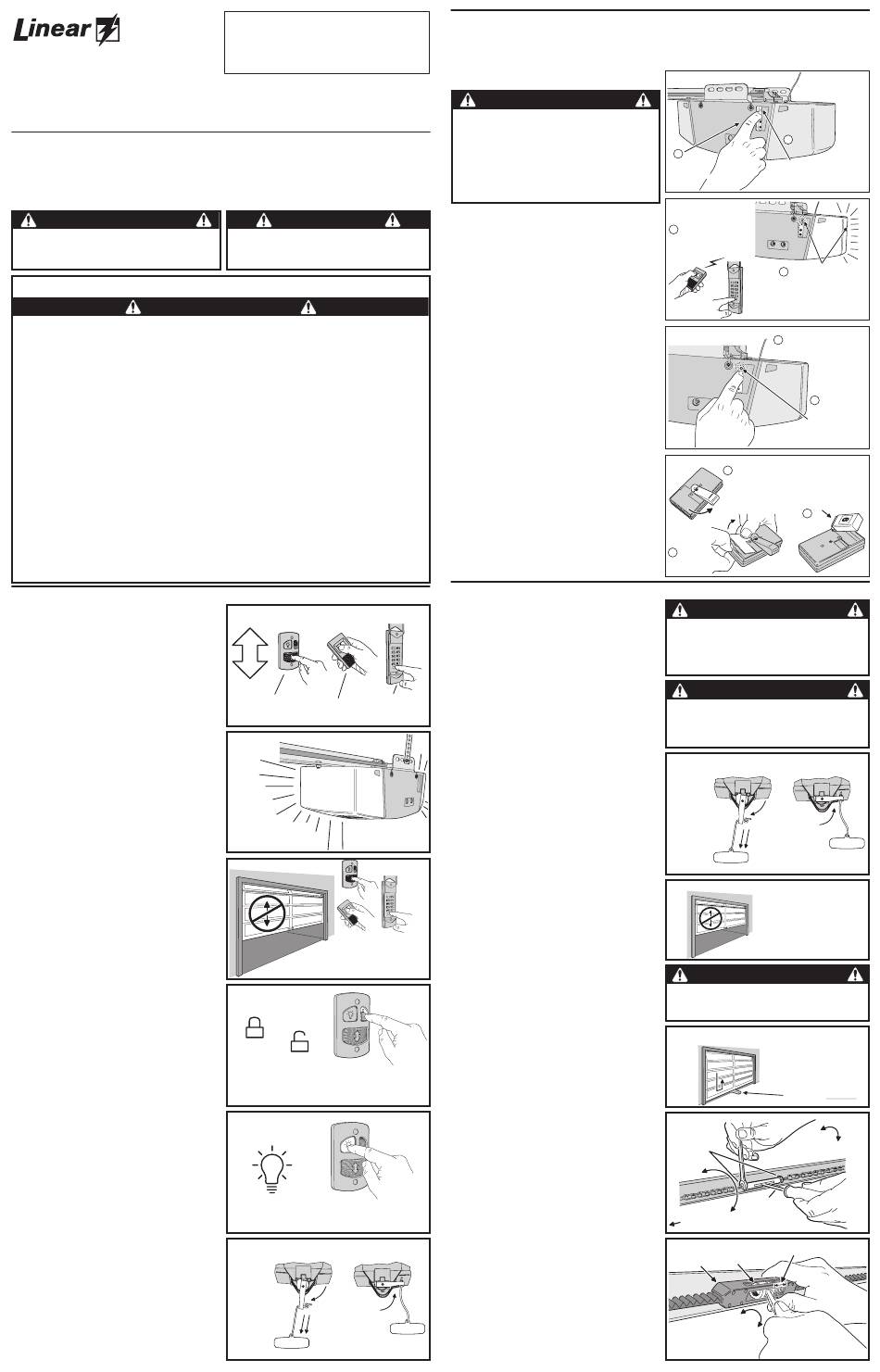

MODÈLES LSO50
MOTORISATION DE PORTE DE GARAGE
ENTRAÎNEMENT PAR COURROIE OU PAR CHAÎNE
INSTRUCTIONS POUR LES UTILISATEURS
Pour les types de portes sectionnelles et basculantes
NOTES IMPORTANTES CONCERNANT LA SÉCURITÉ
Veuillez lire ces instructions avec soin ! Le système de motorisation de la porte de garage est destiné à assurer un service
sécurisé et fiable s'il est installé et essayé conformément aux présentes instructions. La porte de garage est le plus grand
système mécanisé d'une résidence. Il faut user de précautions pendant l'installation et le fonctionnement de la porte et du
système de motorisation afin d'éviter les dommages corporels ou même la mort.
LES FORMATS SUIVANTS SONT UTILISÉS DANS LES INSTRUCTIONS POUR INDIQUER DES CONSIGNES DE SÉCURITÉ
AVERTISSEMENT
Ce type de mise en garde est utilisé pour indiquer
des dangers mécaniques possibles pouvant causer
de graves dommages corporels ou même la mort.
CONSIGNES DE SÉCURITÉ IMPORTANTES POUR L'UTILISATEUR
AVERTISSEMENT
UNE PORTE DE GARAGE MOBILE PEUT CAUSER DES DOMMAGES CORPORELS ET MÊME LA MORT!
POUR RÉDUIRE LE DANGER DE MORT OU DE BLESSURES GRAVES :
1 LIRE ET SUIVRE TOUTES LES INSTRUCTIONS.
2 NE JAMAIS PERMETTRE AUX ENFANTS DE FAIRE FONCTIONNER OU DE JOUER AVEC LES COMMANDES DE LA
PORTE ! CONSERVER LATÉLÉCOMMANDE HORS DE LA PORTÉE DES ENFANTS !
3 Toujours faire fonctionner la porte avec une pleine vue des personnes qui se trouvent autour et enlever tout objet
sur son trajet jusqu'à ce qu'elle soit totalement fermée. PERSONNE NE DOIT TRAVERSER LE CHEMIN DE LA
PORTE EN MOUVEMENT.
4 NE JAMAIS SE GLISSER SOUS UNE PORTE ARRÊTÉE, PARTIELLEMENT OUVERTE.
5 Essayer le système de motorisation tous les mois. La porte de garage DOIT inverser son mouvement dès son
contact avec un objet d'environ 4 cm (1-1/2 pouce) (ou une planche de 5 cm x 10 cm gisant à plat au centre de la
porte) sur le sol. Si l'on ajuste la force de traction ou la limite de fin de course, essayer de nouveau le système
de motorisation. Tout défaut de réglage de la porte risque de causer des dommages corporels graves ou même
la mort.
6 Si possible, utiliser la poignée de dégagement d'urgence rouge exclusivement lorsque la porte est fermée. User
de précautions si l'on doit utiliser cette sécurité lorsque la porte est ouverte. Des ressorts affaiblis ou rompus
peuvent entraîner la chute rapide de la porte et causer des dommages corporels graves ou même la mort.
7 MAINTENIR LES PORTES DE GARAGE BIEN ÉQUILIBRÉES. (Voir la section Entretien du système de motorisation
de la porte de garage.) Une porte mal équilibrée peut causer des dommages corporels graves ou même la mort.
IF PROPERLY
IF PROPERLY
Faire réparer les câbles, l'ensemble de ressorts et toutes les autres pièces par un professionnel qualifié.
BALANCED, THE
BALANCED, THE
DOOR WILL STAY AT A
DOOR WILL STAY AT A
HALFWAY POSITION
HALFWAY POSITION
CONSERVER LES PRÉSENTES INSTRUCTIONS EN LIEU SÛR.
8
1 Utilisation du système de motorisation de la porte de garage
Ouverture de la porte
1 La porte étant en vue, appuyer sur le bouton fléché UP/DOWN
(HAUT/BAS) de la commande murale, sur le bouton de la
télécommande assigné à la motorisation ou saisir un code valide
et appuyer sur les touches START/STOP (DÉMARRAGE/ARRÊT)
d'un pavé numérique de télécommande.
2 Quand le système de motorisation est activé, ses lampes
s'allument et la porte commence à s'ouvrir.
3 La porte s'ouvre jusqu'au moment où elle atteint sa limite de
course à l'ouverture. En cas de rencontre d'un obstacle pendant
l'ouverture (les lampes du système clignotent quatre fois), la porte
s'arrête.
4 Les lampes du système restent allumées pendant environ cinq
minutes après l'arrêt de la porte.
Fermeture de la porte
1 La porte étant en vue, appuyer sur le bouton fléché UP/DOWN
(HAUT/BAS) de la commande murale, sur le bouton de la
télécommande assigné à la motorisation ou saisir un code valide
et appuyer sur les touches START/STOP (DÉMARRAGE/ARRÊT)
d'un pavé numérique de télécommande.
2 Quand le système de motorisation est activé, ses lampes
s'allument et la porte commence à se fermer.
3 La porte se ferme jusqu'au moment où elle atteint sa limite de
course à l'arrêt. En cas de rencontre d'un obstacle (les lampes
du système clignotent quatre fois) ou si le faisceau de sécurité est
interrompu (les lampes clignotent trois fois) pendant la fermeture,
la porte s'arrête puis s'ouvre de nouveau.
4 Les lampes du système restent allumées pendant environ cinq
minutes après l'arrêt de la porte.
Arrêt de la porte à mi-course
1 On peut arrêter la porte immédiatement et à tout moment
en appuyant sur le bouton fléché UP/DOWN (HAUT/BAS)
de la commande murale, sur le bouton-poussoir de la
télécommande ou en appuyant sur les touches START/
STOP (DÉMARRAGE/ARRÊT) d'un pavé numérique de
télécommande.
2 Dès que la motorisation est activée par la suite, la porte se déplace
en direction opposée.
Verrou anti-effraction supplémentaire
1 Faire glisser l'interrupteur LOCK (VERROUILLAGE) de la
commande murale jusqu'à la position de verrouillage pour éviter
que les télécommandes ne puissent ouvrir la porte une fois qu'elle
est totalement fermée. Les télécommandes peuvent fermer la
porte mais non l'ouvrir. On peut toujours ouvrir ou fermer la porte
en utilisant le bouton-poussoir fléché UP/DOWN (HAUT/BAS) de
la commande murale.
➤ REMARQUE : Pour indiquer que l'interrupteur anti-effraction
est sur la position de verrouillage, les lampes du système
clignotent cinq fois si l'on active une télécommande pour tenter
d'ouvrir la porte.
2 Faire glisser l'interrupteur LOCK de la commande murale jusqu'à la
position de déverrouillage pour faire repasser le système en mode
de fonctionnement normal.
Contrôle de l'éclairage du système de motorisation
1 On peut allumer les lampes du système de motorisation en
appuyant sur le bouton LIGHT (ÉCLAIRAGE) de la commande
murale. Les lampes demeurent allumées jusqu'à ce que l'on
appuie de nouveau sur le bouton LIGHT ou que l'on active le
système de motorisation.
2 Si les lampes sont allumées, appuyer sur le bouton LIGHT de la
commande murale pour les éteindre.
Déconnexion de la porte et du système de motorisation
1 La porte se trouvant dans une position quelconque (fermée, de
préférence), tirer avec précaution sur la poignée de dégagement
rouge. PRENDRE DES PRÉCAUTIONS SI LA PORTE EST
OUVERTE CAR ELLE PEUT ALORS TOMBER.
2 On peut ouvrir ou fermer manuellement la porte déconnectée.
3 Pour connecter à nouveau le système de motorisation, faire pivoter
le levier de dégagement vers le haut. Soulever ou abaisser la
porte manuellement jusqu'à ce que le système de motorisation se
reconnecte.
INSTALLATION PROFESSIONNELLE PAR:
ATTENTION
Ce type de mise en garde est utilisé pour indiquer
une possibilité de dommage pour la porte de garage
ou pour le système de motorisation de la porte.
OUVERTURE OU FERMETURE DE LA PORTE
PAVÉ NUMÉRIQUE DE
TÉLÉCOMMANDE
COMMANDE MURALE
TÉLÉCOMMANDE
SAISIR UN CODE D'ACCÈS ET
APPUYER SUR LE BOUTON
APPUYER SUR LA TOUCHE
FLÉCHÉ UP/DOWN
APPUYER SUR UN
- OU -
- OU -
START/STOP
(HAUT/BAS) DE LA
BOUTON DE LA
(DÉMARRAGE/ARRÊT)
COMMANDE MURALE
TÉLÉCOMMANDE
ÉCLAIRAGE DE SÉCURITÉ
CHAQUE FOIS QUE L'ON
REMARQUE : LES LAMPES
FAIT FONCTIONNER LA
CLIGNOTANTES INDIQUENT
MOTORISATION, LES LAMPES
L'EXISTENCE D'UN
S'ALLUMENT PENDANT
ENVIRON 5 MINUTES
ARRÊT DE LA PORTE
COMMANDE
MURALE
TÉLÉCOMMANDE
ON PEUT ARRÊTER LA PORTE SUR TOUTE
POSITION À L'AIDE DE LA COMMANDE
MURALE, DE LA TÉLÉCOMMANDE OU D'UN
PAVÉ NUMÉRIQUE DE TÉLÉCOMMANDE
INVALIDATION DES
TÉLÉCOMMANDES POUR
L'OUVERTURE DE LA PORTE
VERROUILLAGE
DÉVERROUILLAGE
FAIRE GLISSER L'INTERRUPTEUR ANTI-EFFRACTION
VERS LE BAS POUR VERROUILLER (TÉLÉCOMMANDE
INVALIDÉE) OU VERS LE HAUT POUR DÉVERROUILLER
(TÉLÉCOMMANDES FONCTIONNANT NORMALEMENT)
COMMANDE DE
L'ÉCLAIRAGE DU SYSTÈME
DE MOTORISATION
APPUYER SUR LE BOUTON
LES LAMPES RESTENT ALLUMÉES
LIGHT (ÉCLAIRAGE) POUR
JUSQU'À CE QU'ON LES ÉTEIGNE AVEC
ALLUMER OU ÉTEINDRE LES
L'INTERRUPTEUR OU EN ACTIVANT LA
LAMPES
MOTORISATION
EN CAS DE COUPURE DE COURANT
OU SI LA PORTE EST OBSTRUÉE
TIRER SUR LA POIGNÉE
DE DÉGAGEMENT
ROUGE POUR
FAIRE PIVOTER LE
DÉCONNECTER
LE SYSTÉME
LEVIER VERS LE HAUT
DE MOTORISATION
ET SOULEVER OU
SI LA PORTE EST OBSTRUÉE,
DE LA PORTE
ABAISSER LA PORTE
AVIS
SI LA PORTE EST OBSTRUÉE,
POUR RECONNECTER LA
TIRER SUR LA POIGNÉE
MOTORISATION
2 Télécommandes
Ce système de motorisation est fourni avec une télécommande à deux boutons (le second bouton peut servir à commander un
système de motorisation accessoire ou un portail si ces derniers sont équipés d'un récepteur Linear MegaCode™). On peut se
procurer des télécommandes supplémentaires à un seul ou à deux boutons. On peut utiliser un nombre illimité de télécommandes
avec ce système de motorisation. Le fil blanc et court situé à l'arrière du système de motorisation joue le rôle d'antenne pour les
télécommandes. Ne pas couper le fil blanc car ceci entraînerait
le mauvais fonctionnement des télécommandes.
AVERTISSEMENT
Les enfants peuvent s'exposer, ainsi que les personnes les
entourant, à des blessures graves lorsqu'ils font fonctionner
ou jouent avec un système de motorisation de porte de garage.
La porte de garage peut causer des dommages corporels
graves ou même la mort. Ne pas permettre aux enfants de faire
fonctionner les télécommandes ou la commande murale. Une
porte de garage en mouvement peut blesser ou tuer quelqu'un
passant sous la porte. N'activer la motorisation que si la
porte est nettement visible, dégagée de toute obstruction et
correctement réglée.
Ajout d'une télécommande
1 Appuyer sur le bouton LEARN (MÉMORISATION) du système de
motorisation. Le voyant lumineux rouge LEARN s'allume. Il reste
allumé pendant environ 15 secondes. Il faut ajouter la nouvelle
télécommande pendant que le voyant lumineux rouge LEARN
est encore allumé.
2 Envoyer un signal à partir de la télécommande à ajouter. Le voyant
lumineux LEARN et les lampes du système de motorisation
clignotent une fois pour indiquer que le système a accepté la
télécommande.
3 Recommencer les opérations des étapes 1 et 2 pour ajouter des
télécommandes supplémentaires.
Invalidation de toutes les télécommandes
1 Appuyer sur le bouton LEARN (MÉMORISATION) du système de
motorisation pendant au moins 10 secondes.
2 Relâcher le bouton LEARN. Le voyant lumineux rouge
LEARN clignote trois fois pour indiquer que toutes les
télécommandes ont été effacées de la mémoire du système
de motorisation. Le voyant lumineux rouge LEARN s'éteint puis
se rallume pendant environ 15 secondes. On peut alors ajouter
une télécommande pendant ce temps en suivant les instructions
de l'étape 2 ci-dessus.
Essais
1 Avant d'essayer la télécommande, redresser le fil blanc servant
d'antenne au système de motorisation pour qu'il pointe vers le
haut.
2 Se tenir éloigné de la porte, appuyer sur le bouton de la
télécommande et vérifier que le système de motorisation est
activé.
Remplacement de la pile d'une télécommande
Lorsque le voyant lumineux de la télécommande brille faiblement ou
manque de s'allumer complètement quand on active la commande,
ceci indique que la pile doit être remplacée.
1 Enlever la trappe d'accès à la pile.
2 Remplacer la pile usée par une pile neuve de 9 volts.
3 Remettre la trappe d'accès en place.
3 Entretien du système de motorisation de la porte de garage
Les
conditions
atmosphériques
fonctionnement de la porte, ce qui peut nécessiter un nouveau
réglage du système de motorisation. Les portes peuvent
gonfler et devenir plus lourdes pendant les périodes humides,
les charnières et les rouleaux peuvent se gripper pendant les
périodes de froid. Pour assurer la sécurité du fonctionnement
de la porte, effectuer les essais suivants, y compris toutes les
étapes supplémentaires décrites ci-dessous.
Tous les mois
1 Lorsque la porte est fermée, tirer sur la poignée de dégagement
rouge pour déconnecter le système de motorisation de la porte.
2 De l'extérieur du garage, ouvrir la porte en grand, manuellement et
lentement, puis la refermer totalement. Observer s'il se produit un
grippage, une adhérence ou un frottement quelconque. La porte
doit se déplacer régulièrement dans les deux directions.
3 Soulever la porte du garage environ jusqu'à mi-course. Relâcher
la porte avec précautions pour voir si elle se tient en équilibre. La
porte devrait demeurer en place. Fermer la porte.
➤ REMARQUE : Si la porte du garage est déséquilibrée ou si
son déplacement n'est pas régulier, la faire ajuster ou réparer par
un professionnel qualifié.
4 Pour reconnecter le système de motorisation, faire pivoter le levier
de dégagement vers le haut. Soulever la porte manuellement
jusqu'à ce que le système de motorisation se reconnecte.
PROBLÈME
5 Effectuer l'essai du faisceau de sécurité (section 4).
6 Effectuer l'essai de sécurité par inversion du mouvement de la
porte tel que décrit aux étapes 4 à 6 de la section 6.
PAVÉ
Après une intervention de service sur le système
NUMÉRIQUE
DE
de motorisation
TÉLÉCOMMANDE
1 Effectuer l'essai du faisceau de sécurité (section 4).
2 Exécuter les réglages du limiteur de course à l'ouverture et à la
fermeture (section 5).
3 Effectuer la totalité des essais de sécurité concernant la force de
traction de la porte (section 6).
Tous les 6 mois
Vérifier la tension de la courroie ou de la chaîne.
• Pour les rails à entraînement par courroie, examiner la longueur
du ressort de tension dans le bloc voyageur. Le ressort doit avoir
environ 2,5 cm (1 pouce) de long.
• Pour les rails à entraînement par chaîne, examiner l'espacement
entre le tendeur et le rail. Le tendeur doit se trouver légèrement
au-dessus du rail.
➤ REMARQUE : Une tension trop forte ou trop faible sur la chaîne
provoque le bruit excessif de la roue dentée.
Réglage de la chaîne
Le cas échéant, effectuer les opérations des étapes suivantes
pour régler la chaîne :
1 Maintenir le tendeur à l'aide d'un tournevis plat et desserrer les
deux écrous de blocage avec une clé de 7/16 de pouce.
2 Tourner le tendeur pour ajuster la tension de la chaîne. Régler la
chaîne jusqu'à ce que le tendeur se trouve légèrement au-dessus
du rail.
3 Maintenir le tendeur à l'aide d'un tournevis plat et revisser les deux
écrous de blocage avec une clé de 7/16 de pouce.
Réglage de la courroie
Le ressort de tension dans le bloc voyageur maintient la courroie
tendue. Le réglage en usine de la longueur du ressort est de 2,3
cm (0,9 pouce). Si le ressort est plus long que 2,5 cm (1 pouce),
ajuster la courroie.
1 Maintenir le bloc voyageur de manière à ce que la roue de réglage
soit visible à travers la grande fente.
2 À l'aide d'un tournevis plat, tourner la roue de réglage pour
comprimer le ressort de tension jusqu'à ce qu'il atteigne une
longueur comprise entre 2,3 et 2,5 cm (0,9 et 1 pouce).
Tous les ans
Vérifier le besoin de lubrification des parties métalliques de la
porte. Lubrifier les charnières, les rouleaux et les roulements
conformément aux procédures recommandées par le fabricant
AVIS
TIRER SUR LA POIGNÉE
de la porte.
PRÉPARATION POUR LAJOUT DUNE TÉLÉCOMMANDE
1
APPUYER SUR LE
BOUTON LEARN
(MÉMORISATION)
AJOUT D'UNE
TÉLÉCOMMANDE
1
ENVOYER UN SIGNAL À
PARTIR D'UNE
TÉLÉCOMMANDE
- OU -
APPUYER
SAISIR UN CODE ET APPUYER
SUR UN BOUTON
SUR START/STOP (DÉMARRAGE/ARRÊT)
INVALIDATION DE TOUTES LES
TÉLÉCOMMANDES
REMPLACEMENT DE LA PILE D'UNE TÉLÉCOMMANDE
1
FAIRE PIVOTER LE CLIP
D'ATTACHE AU PARE-SOLEIL
POUR DÉGAGER LA TRAPPE
D'ACCÈS À LA PILE
2
ENLEVER LA TRAPPE
DE LA PILE
AVERTISSEMENT
peuvent
affecter
le
Les pièces métalliques de la porte de garage (ressorts,
câbles, pattes de fixation, poulies, etc.) sont soumises à
d'extrêmes pressions et forces de compression et de traction.
NE PAS TENTER DE DESSERRER, DE SERRER OU D'AJUSTER CES
PIÈCES. APPELER UN INSTALLATEUR DE PORTE DE GARAGE
PROFESSIONNEL ET QUALIFIÉ.
AVERTISSEMENT
Le système de motorisation de la porte de garage ne doit être
ni installé ni utilisé sur une porte déséquilibrée. Le capteur
interne de la force de traction de la porte ne fonctionnera
pas convenablement sur une porte déséquilibrée. Un risque de
dommages corporels graves et même de mort peut en résulter.
DÉCONNEXION DE LA
MOTORISATION
TIRER SUR LA POIGNÉE
DE DÉGAGEMENT
ROUGE POUR
DÉCONNECTER LE
SYSTÈME DE
MOTORISATION
AVIS
SI LA PORTE EST OBSTRUÉE,
TIRER SUR LA POIGNÉE
DE LA PORTE
VÉRIFICATION DE L'ÉQUILIBRAGE DE LA PORTE
AVERTISSEMENT
Il faut toujours accomplir la totalité des essais de sécurité
concernant la force de traction de la porte (voir section 6)
après avoir effectué des réglages quelconques sur le système
de motorisation.
ESSAIS DU SYSTÈME DE SÉCURITÉ PAR INVERSION DU
MOUVEMENT DE LA PORTE
RÉGLAGE D'UN ENTRAÎNEMENT PAR CHAÎNE
ÉCROUS DE
BLOCAGE DU
TENDEUR
LES ÉCROUS SE
DESSERRENT
VERS LE SYSTÈME
LES ÉCROUS
DE MOTORISATION
SE RESSERRENT
RÉGLAGE D'UN ENTRAÎNEMENT PAR
COURROIE
ROUE DE RÉGLAGE
BLOC VOYAGEUR
DESSERRAGE
RESSERRAGE
TOURNER LA ROUE DE RÉGLAGE
JUSQU'À CE QUE LA LONGUEUR
DU RESSORT DE TENSION ATTEIGNE
ENVIRON 2,5 CM (1 POUCE)
2
LE VOYANT LUMINEUX LEARN SALLUME
PENDANT 15 SECONDES, IL FAUT AJOUTER
LA TÉLÉCOMMANDE PENDANT QUE LE
VOYANT LUMINEUX LEARN EST ALLUMÉ.
2
LES LAMPES DU SYSTÈME DE
MOTORISATION ET LE VOYANT
LUMINEUX LEARN (MÉMORISATION)
CLIGNOTENT UNE FOIS QUAND
LA TÉLÉCOMMANDE EST ACCEPTÉE
APPUYER SUR LE BOUTON
1
LEARN (MÉMORISATION)
PENDANT AU MOINS 10 SECONDES
2
LE VOYANT LUMINEUX
LEARN CLIGNOTE TROIS
FOIS POUR INDIQUER
QUE TOUTES LES
TÉLÉCOMMANDES ONT
ÉTÉ INVALIDÉES
REMPLACER LA PILE PAR
UNE PILE NEUVE DE 9 VOLTS
3
POUR RECONNECTER LE
SYSTÈME DE MOTORISATION
FAIRE PIVOTER LE LEVIER
VERS LE HAUT ET
AVIS
SOULEVER OU
SI LA PORTE EST OBSTRUÉE,
TIRER SUR LA POIGNÉE
ABAISSER LA PORTE
POUR RECONNECTER LA
MOTORISATION
LA PORTE DOIT ÊTRE
ÉQUILIBRÉE ET NE DOIT NI SE
SOULEVER NI S'ABAISSER
ESSAI AVEC UN PETIT OBSTACLE
LA PORTE DOIT INVERSER LA
DIRECTION DE SON MOUVEMENT
DANS LES 2 SECONDES SUIVANT
L'IMPACT AVEC UNE PLANCHE DE
5 CM X 10 CM
PLANCHE DE 5 CM X 10 CM
GISANT À PLAT AU CENTRE
DE LA PORTE
TOURNER LE
TENDEUR
LA CHAÎNE
SE RESSERRE
LA CHAÎNE
SE DÉTEND
MAINTENIR LE
TENDEUR À L'AIDE
D'UN TOURNEVIS PLAT
POUR COMPENSER LES
ÉCROUS
MESURER LA LONGUEUR DU
RESSORT DE TENSION

Publicité

loading

Sommaire des Matières pour Linear LS050

  • Page 1 Ce système de motorisation est fourni avec une télécommande à deux boutons (le second bouton peut servir à commander un système de motorisation accessoire ou un portail si ces derniers sont équipés d’un récepteur Linear MegaCode™). On peut se MODÈLES LSO50 procurer des télécommandes supplémentaires à...
  • Page 2 échéant, auprès de leur propre revendeur. La société Linear LLC n’a aucune obligation et sa responsabilité ne peut être mise en jeu à raison de dommages indirects survenant du fait de l’usage ou des performances de ce produit ou en liaison avec cet usage ou ces performances, lesdits dommages indirects incluant, notamment, la perte de biens, le manque à...
