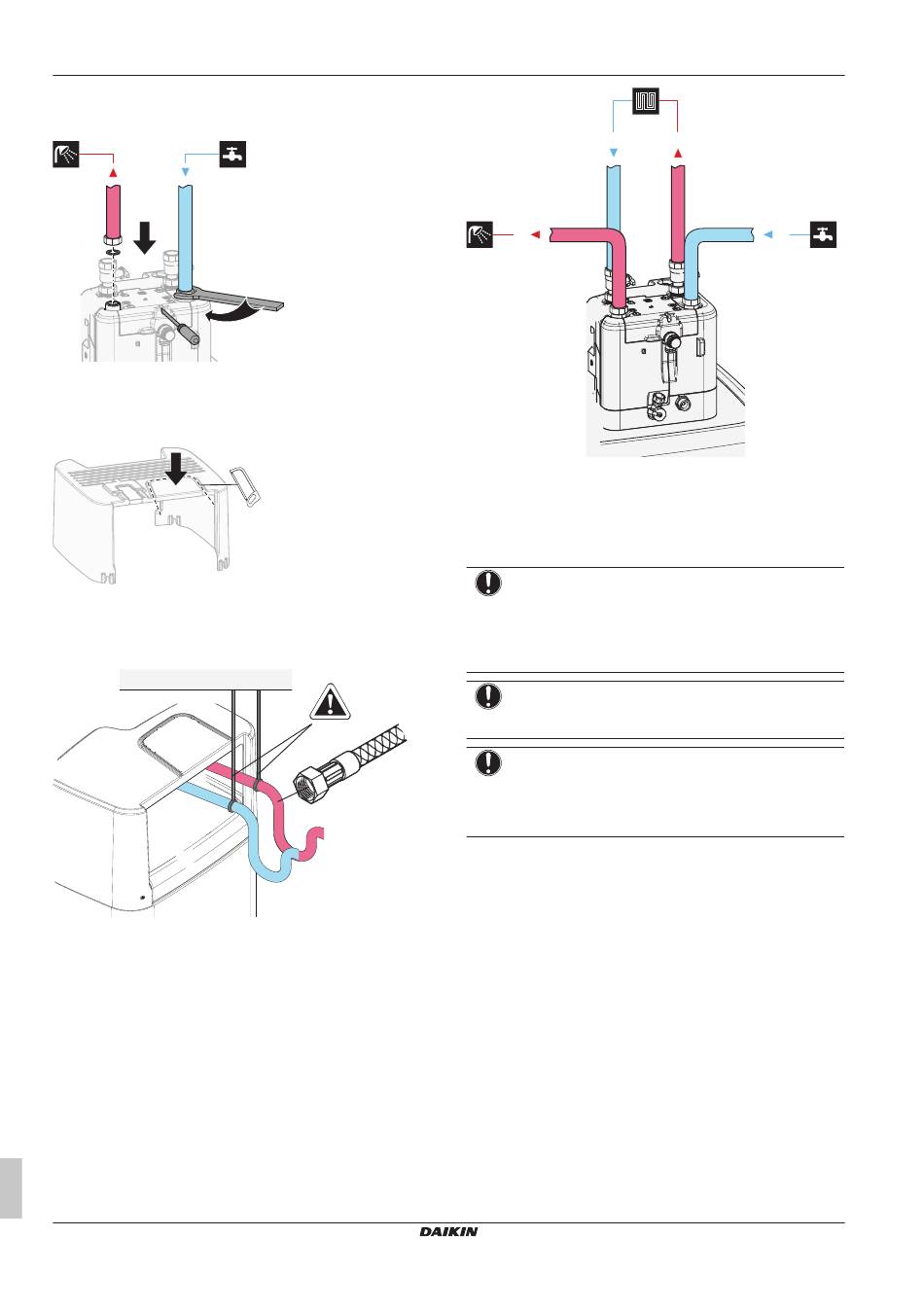

5 Installation des tuyauteries
Ne dépassez PAS le couple de serrage maximal (taille du filet 1",
25-30 N•m). Pour éviter des dommages, appliquez les couples
antagonistes avec un outil adapté.
1
5 Ouvrez le panneau supérieur.
Si la tuyauterie du chauffage/rafraîchissement ou de l'eau chaude
sanitaire sont dirigés vers le haut, le panneau supérieur doit être
coupé le long de la perforation avec un outil adapté.
6 Soutenez la tuyauterie d'eau.
Pour les raccords orientés vers l'arrière: soutenez les conduites
hydrauliques de manière appropriée selon les conditions spatiales.
Ce point est valable pour toutes les tuyauteries d'eau.
Manuel d'installation
16
2
b a
c
a SORTIE d'eau de chauffage/rafraîchissement (raccord à
vis, 1")
b ENTRÉE d'eau de chauffage/rafraîchissement (raccord à
vis, 1")
c SORTIE d'eau chaude sanitaire (raccord à vis, 1")
d ENTRÉE de l'eau froide sanitaire (approvisionnement en
eau froide) (raccord à vis, 1")
REMARQUE
Il est recommandé d'installer des vannes d'arrêt sur les
raccords d'entrée et de sortie d'eau de chauffage/
rafraîchissement, ainsi que sur les raccords d'entrée d'eau
froide sanitaire et de sortie d'eau chaude sanitaire. Ces
vannes d'arrêt ne sont pas fournies.
REMARQUE
Installez des vannes de purge d'air dans tous les points
hauts.
REMARQUE
Une soupape de décharge de pression (à fournir) avec une
pression d'ouverture de 10 bar (=1 MPa) maximum doit
être installée sur le raccord d'entrée de l'eau froide
sanitaire conformément à la législation en vigueur.
d
