Manuel d'installation, de fonctionnement et d'entretien

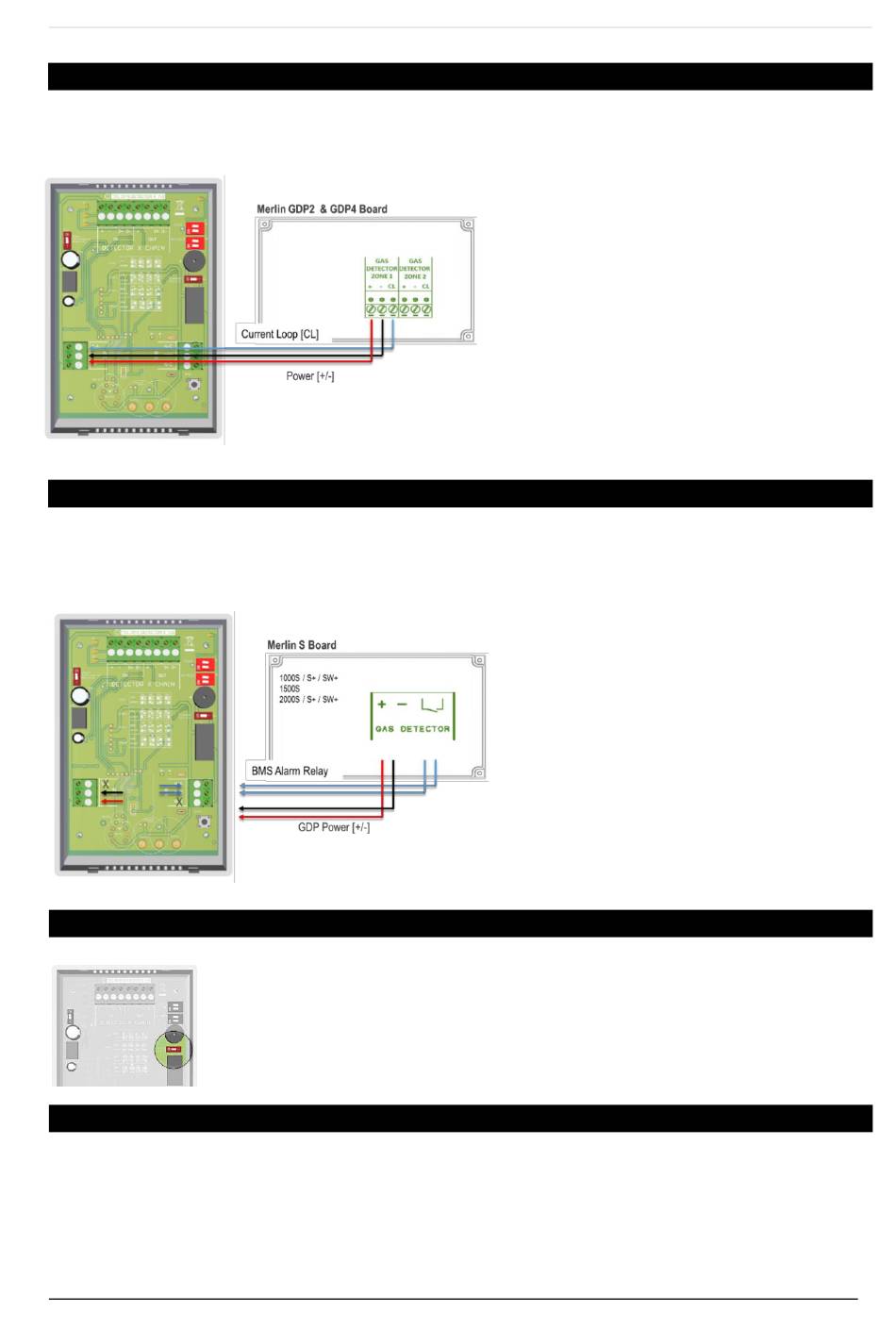

Câblage d'un détecteur (panneau de commande GDP2 ou GDP4))
L'alimentation est fournie à un détecteur via la borne GDP [+ / -] et en utilisant la borne [GAS DETECTION ZONE] du
panneau. Si vous utilisez un panneau GDP, vous devrez utiliser la borne [C/L] du détecteur comme relais d'alarme.
Câblage de votre détecteur (panneau de commande Merlin)
L'alimentation est fournie à un détecteur via la borne GDP [+ / -] et en utilisant la borne [GAS DETECTION ZONE] du
panneau[+/-]. Pour un relais d'alarme BMS, utilisez [COM] et [NC] sur le détecteur et la borne de l'interrupteur
[open/close] sur le panneau. Les BMS sont des connexions libres de tension.
Interrupteur d'alarme sonore
La carte du détecteur comporte un interrupteur identifié comme [Buzzer On/Off].
Le détecteur peut être configuré pour déclencher ou non une alarme sonore lorsque les
niveaux de gaz atteignent les points de consigne de l'alarme. L'alarme retentit en permanence
- il n'y a aucune disposition permettant de l'arrêter, les niveaux de gaz doivent descendre à
une valeur sûre pour que l'alarme s'arrête.
Conditions de calibrage en usine
Interrupteur Allumé/Éteint de l'avertisseur
Résistance de terminaison de chaîne
Commutateurs d'identification du détecteur
Les détecteurs sont expédiés précalibrés et configurés.
IOM Iss: 4 12-21 FR
Les bornes BMS peuvent être utilisées en conjonction
avec d'autres relais externes qui affectent d'autres
dispositifs et contrôles tels que les ventilateurs de
purge ou les alarmes sonores, etc.
Un relais change d'état lorsqu'il est en alarme ou
lorsque du gaz est détecté.
Les bornes BMS peuvent être utilisées en
conjonction avec d'autres relais externes qui
affectent d'autres dispositifs et contrôles tels que les
ventilateurs de purge ou les alarmes sonores, etc.
ALLUMÉ
ÉTEINT
ID 1
Merlin Detector-TFT
8
