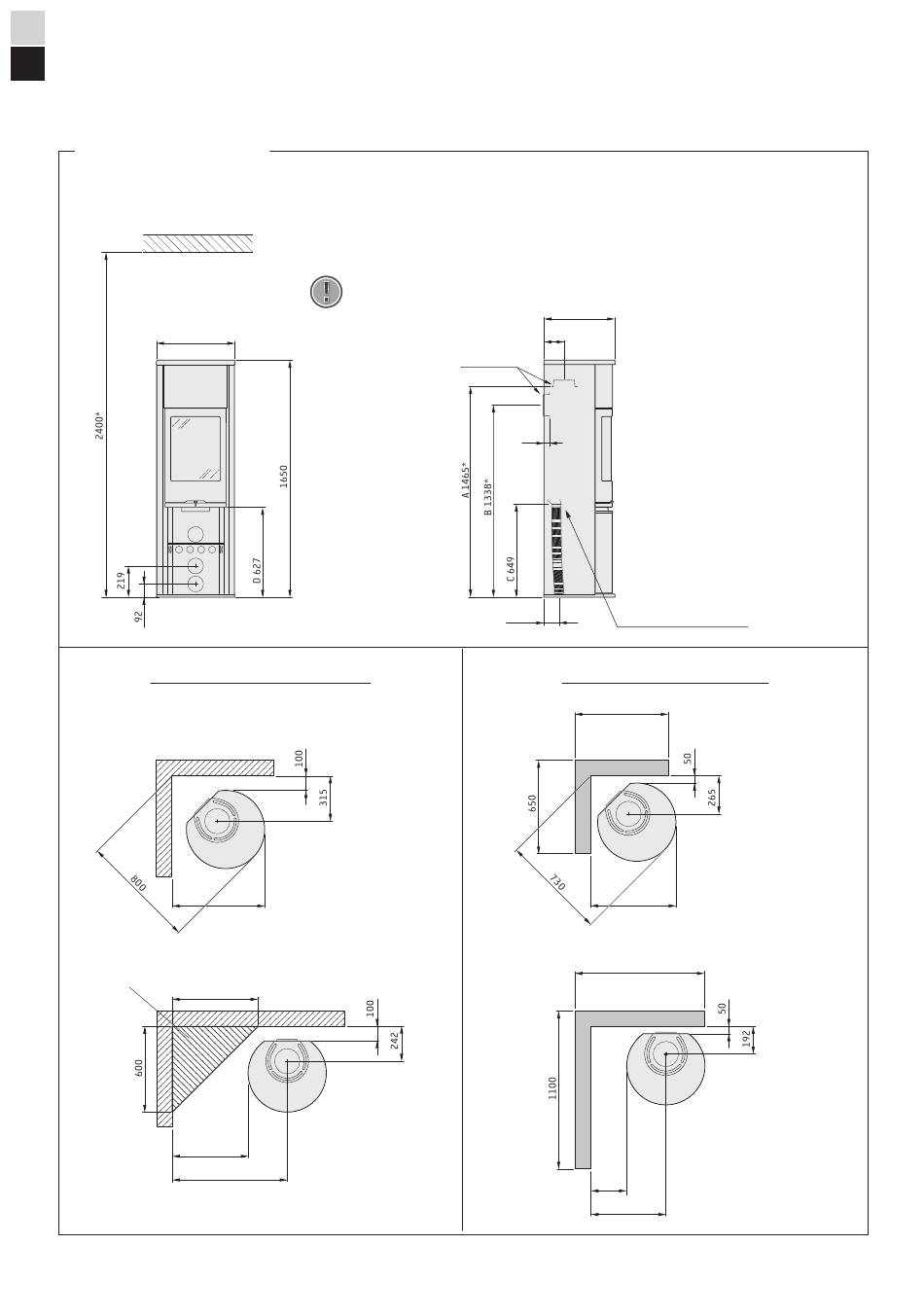

Installationsabstände
C690 / C690G Style
Brennbare Decke
540
INSTALLATION AN BRENNBAREN WÄNDEN
Brennbare Wand
Für brennbare
Baubestandteile
zugelassener
Bereich
* Wenn der Kaminofen auf einem Brandschutzbereich z.B. aus Glas (Zubehör) aufgestellt wird, ändert sich die Höhe vom Boden um die Stärke des Brandschutzbereichs. Ein freiliegender
Brandschutzbereich aus Glas macht 10 mm aus.
** Um Verfärbungen an gestrichenen nicht brennbaren Wänden zu vermeiden, empfehlen wir denselben seitlichen Abstand wie zu einer brennbaren Wand.
BEI DER INSTALLATION EINES DREHTELLERS
(SONDERZUBEHÖR) gelten die unten aufgeführten
Installationsabstände nicht.
Siehe separate Installationsanleitung für den
Drehteller.
!
Ein freiliegender
Brandschutzbereich aus
Glas (Zubehör) setzt
die Anschlusshöhe am
Schornstein um 10 mm
herauf.
645
600
Brennbare Wand
528
800
495
140
Ø150
40
110
Zuluftstutzen Ø67
INSTALLATION AN FEUERFESTEN WÄNDEN
650
Feuerfeste Wand aus
Ziegel oder Beton
595
900
Feuerfeste Wand aus
Ziegel oder Beton
250**
520
Der Mindestabstand zwischen Kami-
nofenöffnung und einem brennbaren
Gebäudeteil oder Einrichtungsgegen-
ständen beträgt 1,2 m.
Die Maßskizzen enthalten nur die
minimal zulässigen Installations-
abstände für den Kaminofen. Beim
Anschluss an einen Stahlschornstein
sind ebenfalls die Anforderungen
zum Sicherheitsabstand für den
Schornstein zu beachten. Der
Sicherheitsabstand zwischen einem
unisolierten Schornsteinrohr und
einem brennbaren Gebäudeteil muss
mindestens 400 mm betragen.
A = Höhe vom Boden bis zum
Schornsteinanschluss an der
Oberseite
B = Höhe vom Boden bis zur Mitte des
Schornsteinanschlusses an der
Rückseite
C = Höhe vom Boden bis zum
Zuluftanschlussstück
D = Höhe vom Boden bis zur
Unterkante der Tür
