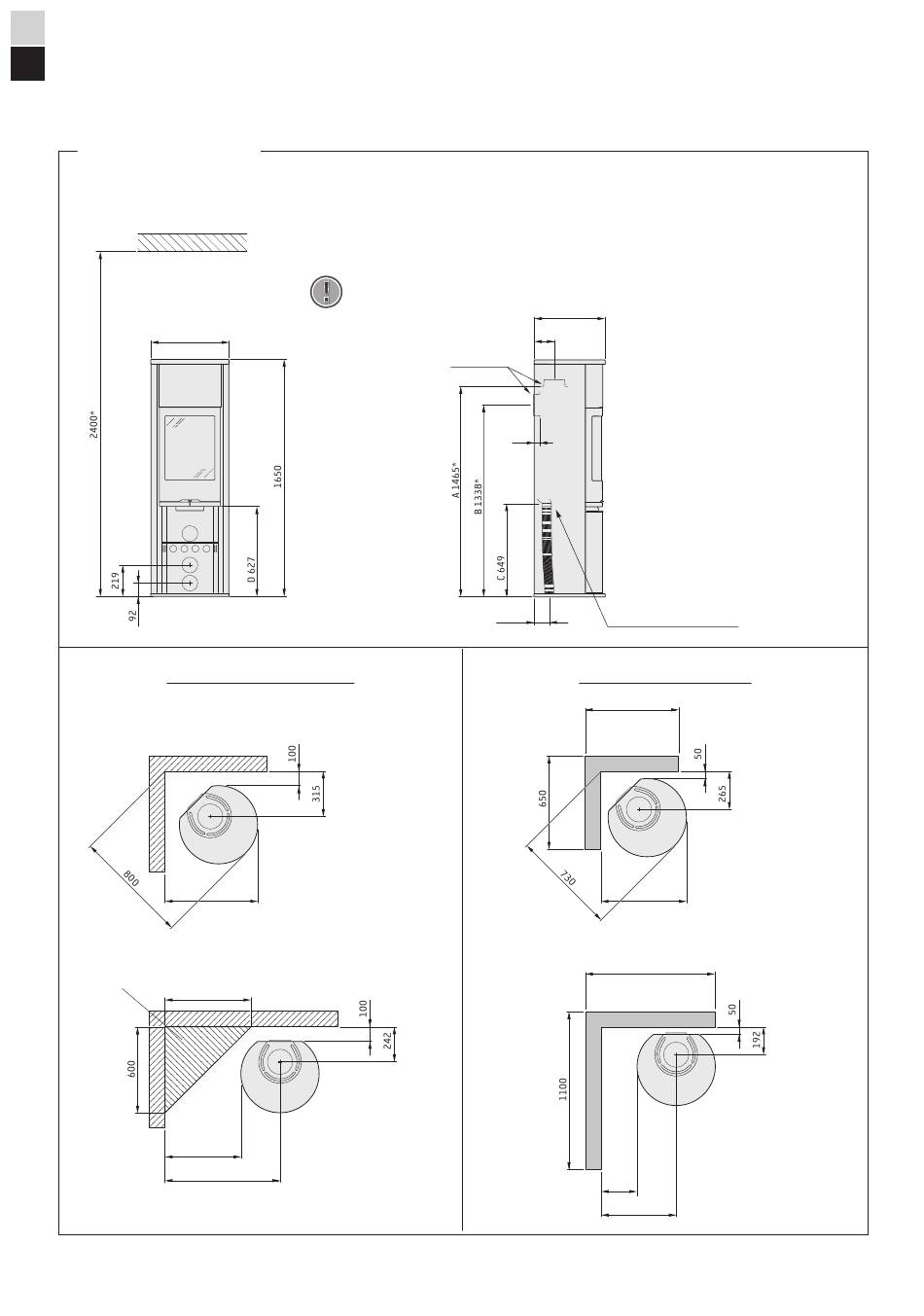

Installasjonsavstand
C690 / C690G Style
Brennbart tak
540
INSTALLASJON MOT BRENNBAR VEGG
Brennbar vegg
Tillatt område
for brennbar
bygningsdel
* Hvis ovnen plasseres på en gulvplate av for eksempel glass (tilbehør), øker høyden fra gulvet tilsvarende gulvplatens tykkelse. For frittliggende gulvplate av glass tilsvarer det 10 mm.
** For å unngå misfarging på malt brannmur anbefaler vi samme sideavstand som til brennbar vegg.
VED INSTALLASJON AV DREIEPLATE (TILBEHØR)
gjelder ikke installasjonsavstandene som er angitt
nedenfor.
Se egen installasjonsveiledning for dreieplate.
!
En frittliggende gulvplate
i glass (tilbehør) øker
tilkoblingshøyden til
skorsteinen med 10 mm.
645
600
Brennbar vegg
528
800
495
140
Ø150
40
Tilkobling til
110
forbrenningsluft Ø67
INSTALLASJON MOT BRANNMUR
650
Brannmur av tegl
eller betong
595
900
Brannmur av tegl
eller betong
250**
520
Det skal være minst 1,2 meters
avstand foran ovnen til brennbare
bygningsdeler eller innredning.
Målskissene viser kun minste
tillatte installasjonsavstand for
peisovnen. Ved tilkobling til stål-
skorstein skal også skorsteinens
krav til sikkerhetsavstand følges.
Sikkerhetsavstanden fra et uiso-
lert skorsteinsrør til brennbare
bygningsdeler skal være minst
300 mm.
A = høyde fra gulv til
skorsteinstilkobling oppover
B = høyde fra gulv til c/c
skorsteinstilkobling bak
C = høyde fra gulv til stuss for
forbrenningsluft
D = høyde fra gulv til underkant dør
