Collecte et transport des eaux usées
Stations intermédiaires de relevage

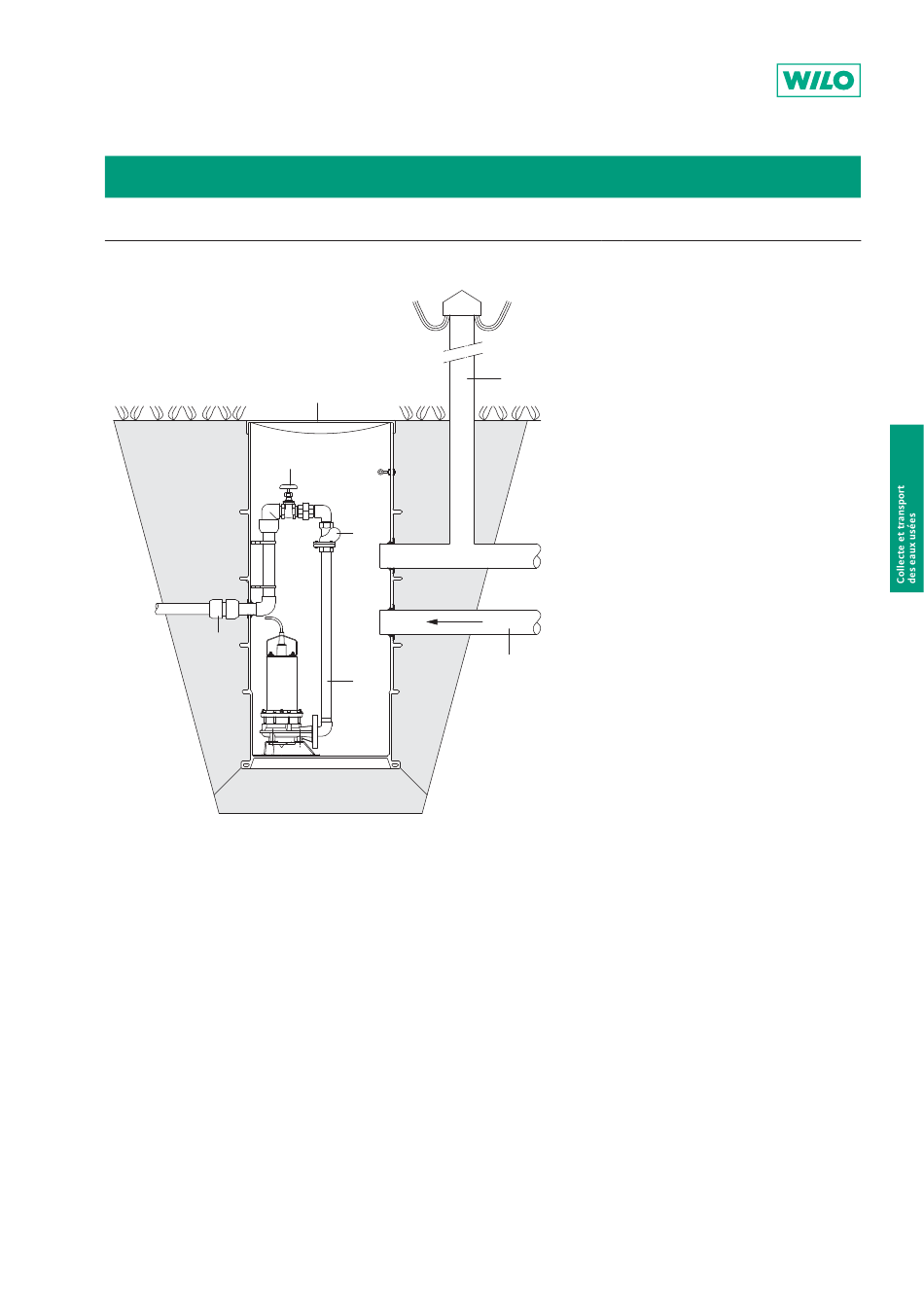

Exemple d'installation Wilo-DrainLift WS 625
Schéma d'installation Wilo-DrainLift WS 625
Installation enterrée
1
Catalogue Wilo Technique du bâtiment – 50 Hz – Eaux chargées et eaux usées – Edition 2011/2012 – Sous réserve de modifications
7
4
3
2
1 Manchon double à compression (acces-
soires)
2 Conduite de refoulement (avec clapet
anti-retour pos. 3 (pour TMW 32/11 in-
tégré dans la pompe))
3 Clapet anti-retour R 1¼
6
4 Vanne d'arrêt 1¼" (fournie)
5 Alimentation DN 100
6 Purge d'air DN 100
7 Capot de cuve (accessoires)
