MONTAJE
PRECAUCIÓN:
Asegúrese siempre de que la
herramienta está apagada y el cartucho de batería
retirado antes de realizar cualquier trabajo en la
herramienta.
Selección del manguito de impacto
correcto
Utilice siempre el manguito de impacto de tamaño
correcto para pernos y tuercas. El utilizar un manguito
de impacto de tamaño incorrecto resultará en un par de
apriete impreciso e inconsistente y/o en daños al perno
o a la tuerca.
Instalación o desmontaje del
manguito de impacto
Accesorios opcionales
► Fig.8: 1. Manguito de impacto 2. Eje cuadrado
Para instalar el manguito de impacto, empújelo en
dirección al eje cuadrado de la herramienta hasta que
quede fijo en su lugar.
Para extraer el manguito de impacto, sáquelo tirando
de él simplemente.
Instalación del gancho
ADVERTENCIA:
gar/montar solo para el propósito que han sido
pensadas, por ejemplo, colgar la herramienta
de una correa para herramienta entre diferentes
trabajos o intervalos de trabajo.
ADVERTENCIA:
cargar el gancho, porque una fuerza excesiva o
sobrecarga irregular puede ocasionar daños a la
herramienta resultando en heridas personales.
PRECAUCIÓN:
Cuando instale el gancho,
sujételo siempre firmemente con el tornillo. Si no,
el gancho podrá caerse de la herramienta y resultar
en heridas personales.
PRECAUCIÓN:
Asegúrese de colgar la herra-
mienta firmemente antes de soltarla de la mano.
Un enganche insuficiente o desequilibrado puede
ocasionar que se caiga y podría ocasionarle heridas.
► Fig.9: 1. Ranura 2. Gancho 3. Tornillo
El gancho resulta útil para colgar temporalmente la
herramienta. Se puede instalar en cualquiera de los
costados de la herramienta. Para instalar el gancho,
insértelo en una ranura en cualquiera de los costados
de la carcasa de la herramienta y después sujételo con
un tornillo. Para retirarlo, afloje el tornillo y después
sáquelo.
Utilice las partes para col-
Asegúrese de no sobre-
Utilización del agujero
ADVERTENCIA:
para colgar para propósitos distintos de los pre-
vistos, por ejemplo, para amarrar la herramienta
en un lugar alto. La presión de contacto en un agu-
jero muy cargado puede ocasionar daños al agujero,
resultando en heridas a usted o a gente alrededor o
debajo de usted.
► Fig.10: 1. Agujero para colgar
Utilice el agujero para colgar de la parte inferior trasera de
la herramienta para colgar la herramienta en una pared
utilizando un cordón para colgar o cordeles similares.
OPERACIÓN
PRECAUCIÓN:
de batería a tope hasta que se bloquee en su sitio.
Si puede ver el indicador rojo en el lado superior del
botón, no estará bloqueado completamente. Insértelo
completamente hasta que el indicador rojo no pueda
verse. En caso contrario, podrá caerse accidental-
mente de la herramienta y ocasionarle heridas a
usted o a alguien que esté cerca de usted.
► Fig.11
Sujete firmemente la herramienta y ponga el manguito de
impacto sobre el perno o la tuerca. Ponga en marcha la herra-
mienta y apriete durante el tiempo de apriete apropiado.
El par de apriete apropiado podrá variar dependiendo
del tipo o tamaño del perno, el material de la pieza de
trabajo a apretar, etc. La relación entre el par de apriete
y el tiempo de apriete se muestra en las figuras.

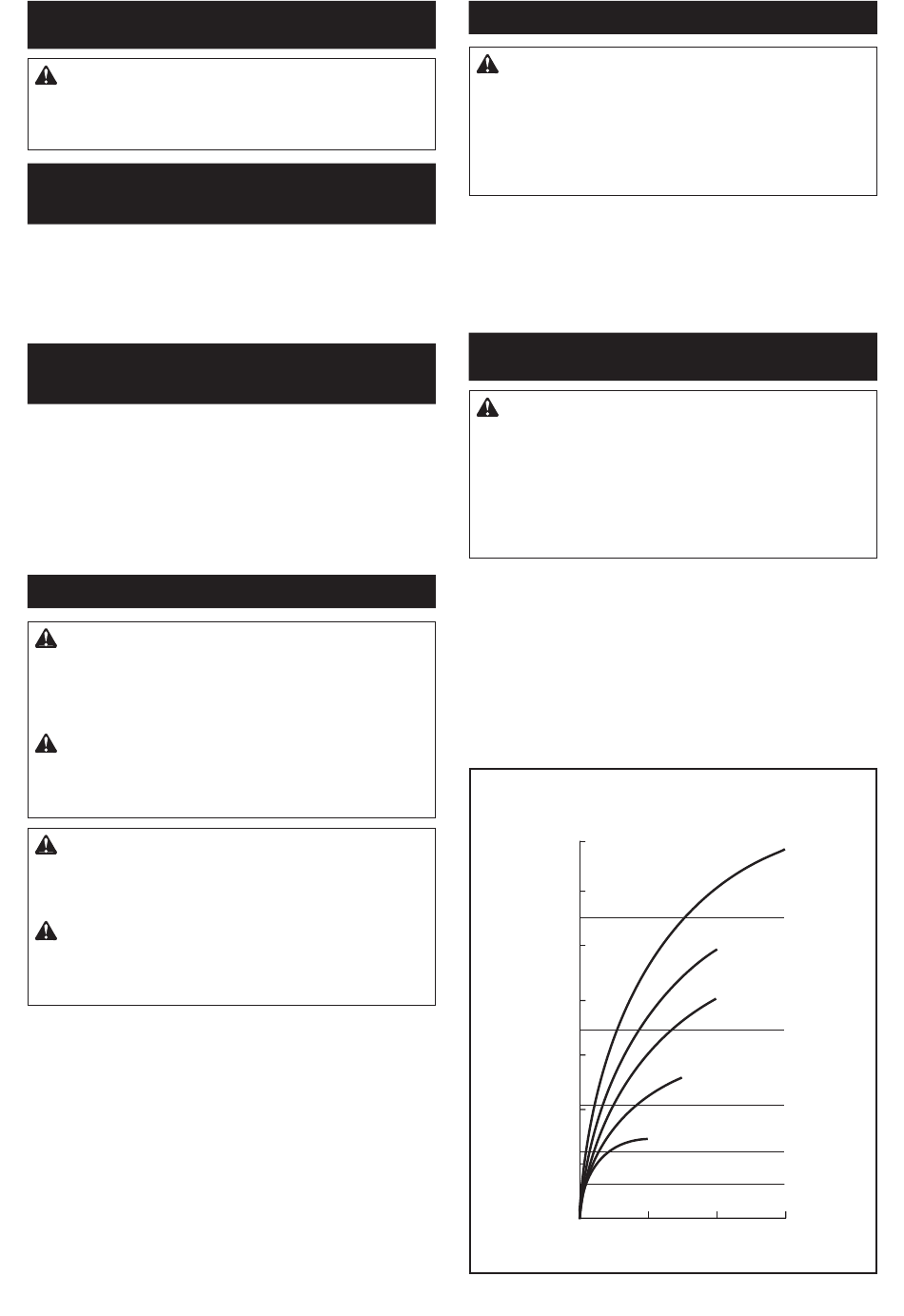

Par de apriete apropiado para perno estándar
N•m
(kgf•cm)
140
(1430)
120
(1224)
100
(1020)
80
(816)
2
60
(612)
40
(408)
20
(204)
0
1. Tiempo de apriete (segundo) 2. Par de apriete
44 ESPAÑOL
No utilice nunca el agujero
Inserte siempre el cartucho
M16
M16
M14
M12
M14
M10
M12
M8
M10
M8
1 2 3
