Visualisation à distance
L'écran de l'appareil de téléaffichage Mark V est configuré comme celui du récepteur et utilise les mêmes
symboles d'affichage. Toutefois, l'appareil de téléaffichage a un écran principal d'informations et
seulement quatre options de menus (marche / arrêt, choix du canal de télémétrie, avec / sans rétro-
éclairage et compteur horaire). L'écran principal d'informations est décrit ci-dessous et ensuite les options
des menus sont expliquées. Les informations spécifiques sur le guidage à distance avec l'appareil de
téléaffichage Mark V et son utilisation avec un système de cartographie DataLog sont également données.
Écran principal d'informations
L'écran principal d'informations présenté ci-dessous apparaît lorsque vous mettez en marche l'appareil de
téléaffichage Mark V. Le bouton "Marche/Arrêt" sur l'appareil distant fonctionne de manière semblable à la
gâchette du récepteur. Le haut-parleur, sur l'appareil distant, avertit l'opérateur lorsque la température de
l'émetteur augmente — l'augmentation de la température est accompagnée de tonalités, émises par le
haut-parleur, pour indiquer qu'une intervention appropriée et immédiate est nécessaire. Le haut-parleur
émet également des tonalités lorsque la fonction DataLog est utilisée, lors de la réception d'un relevé de
mesure DataLog.
Indicateur de guidage à distance
(avec la cible au centre)
Haut-
pa
rleur
Etat de charge des batteries de la visualisation à distance
L'écran principal d'informations indique si le récepteur est au-dessus de l'émetteur ou bien s'il est au-
dessus de la ligne de repère (LL), comme illustré ci-dessous. Le relevé de profondeur comporte une flèche
inférieure dirigée vers l'émetteur pour indiquer que le relevé est la profondeur réelle de l'émetteur ou de la
LL et non la distance oblique. S'il n'y a pas de flèche pointant vers le bas en partant du relevé de
profondeur (comme cela est illustré par la représentation ci-dessus), la distance est alors la distance
oblique.
24
D
IGITAL

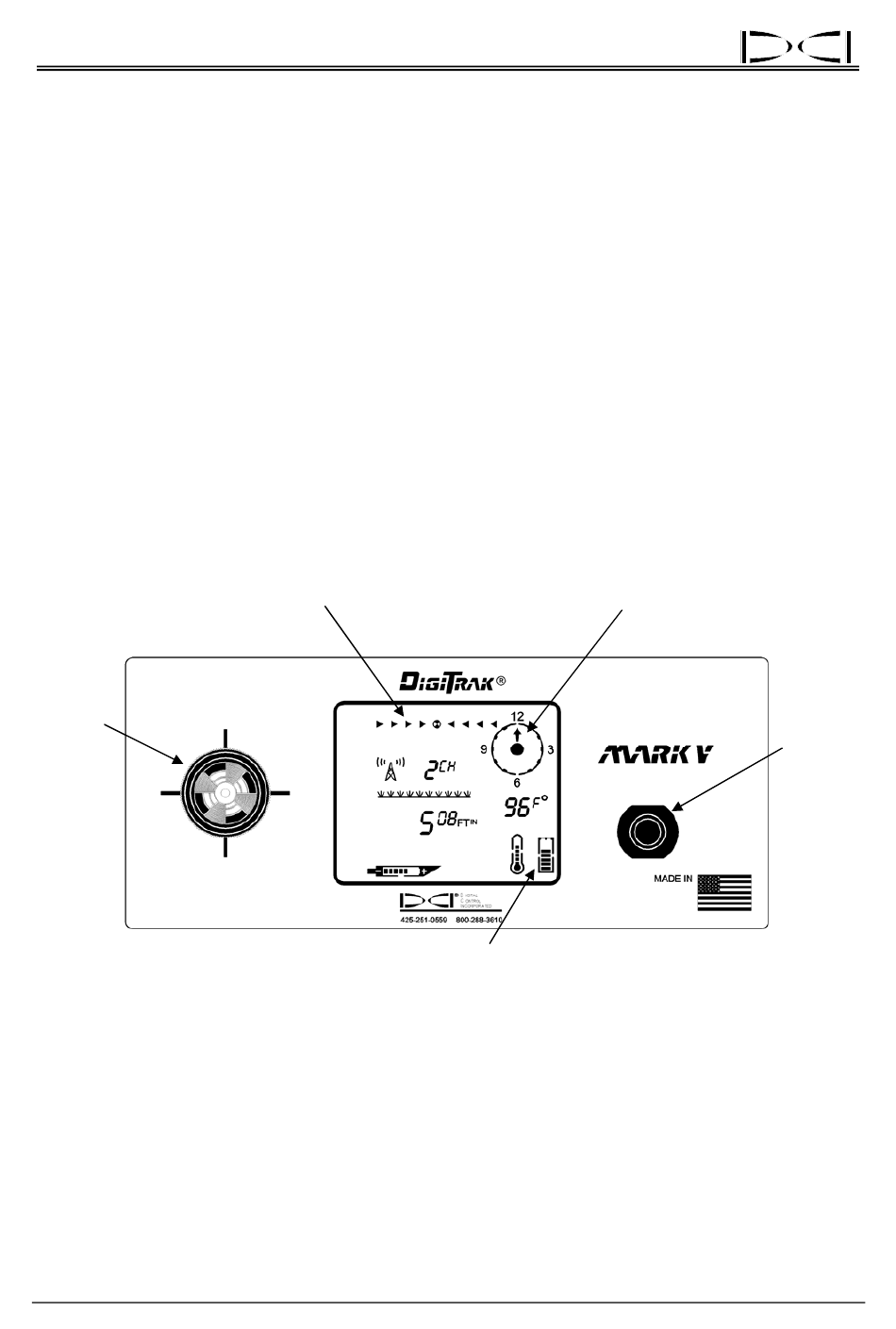

Avant de l'appareil de téléaffichage Mark V
C
I
ONTROL
NCORPORATED
Indicateur d'assiette latérale/longitudinale
(doit étre clignotant)
Manuel d'utilisation du système Mark V de DigiTrak
®
Bouton
Marche/
Arrêt
®
