3. Inbetriebnahme

3.1. Anschlüsse
Externe Geräte oder Quellen können ganz einfach an Ihren
Fernseher angeschlossen werden.

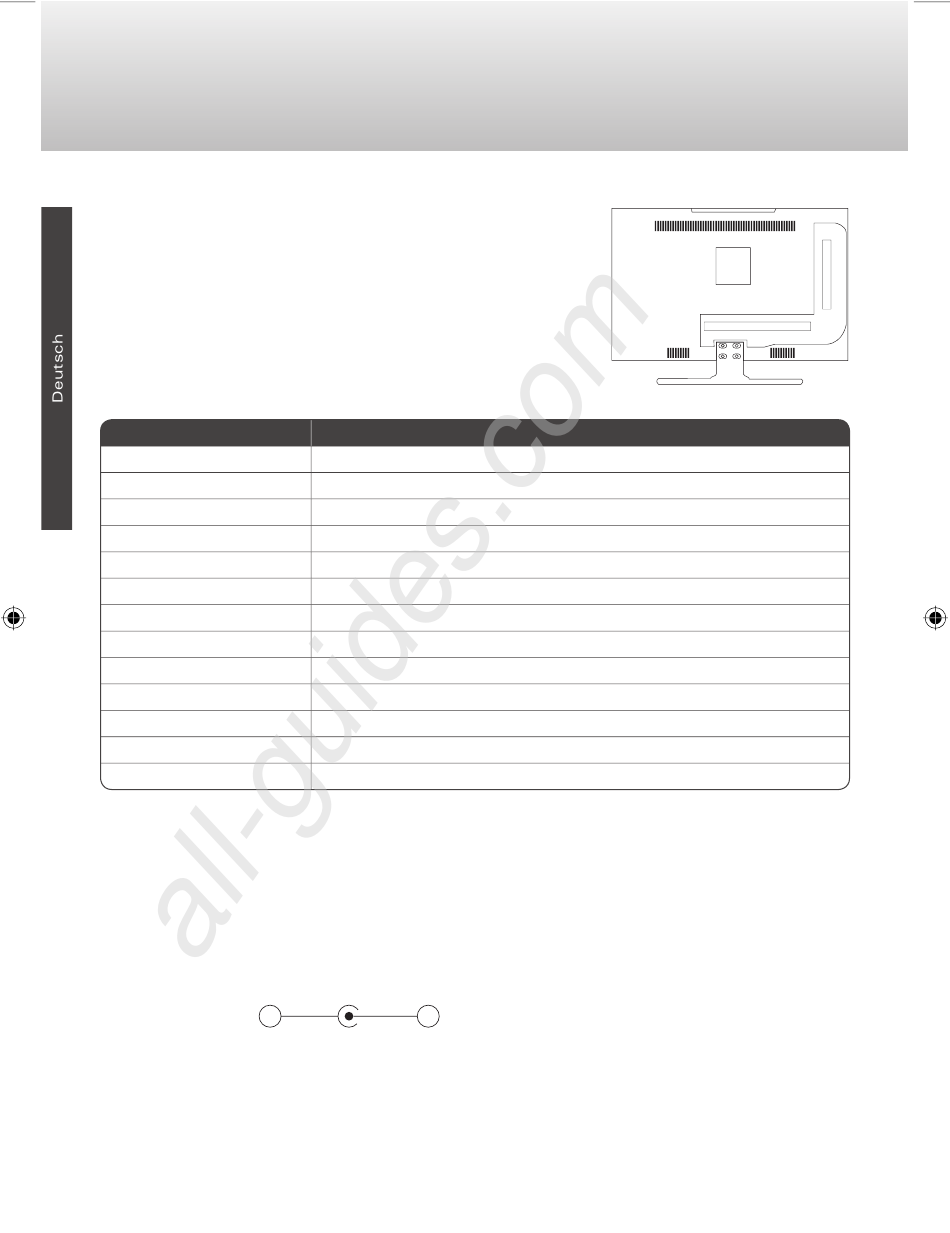

Die Anschlüsse befinden sich auf der Rückseite des
Gerätes.
Anschluss
DC 12V IN
PC AUDIO
SCART
MINI YPbPr
EARPHONE
HDMI
RF
USB
CI
COAXIAL
VIDEO
AUDIO R
AUDIO L
An den Antenneneingang können sowohl passive als auch aktive Antennen (mit integriertem
Verstärker) angeschlossen werden.

3.2. Herstellen der Stromversorgung

Um Ihren Caratec Fernseher mit Spannung zu versorgen, haben Sie folgende Möglichkeiten:
1. Anschluss an das Bordnetz des Fahrzeuges (12-24VDC). Bei Leitungslängen über 5 m ist
ein Kabelquerschnitt von min. 2 x 2,5 mm² zu verwenden.
-
Positive Polung:
2. Anschluss an den Zigarettenanzünder (12-24VDC).
3. Anschluss an einer 230V-Steckdose mit dem mitgelieferten Netzteil (230VAC/12VDC).
Nach dem Herstellen der Stromversorgung den Geräteschalter auf der Rückseite einschalten.
6
All manuals and user guides at all-guides.com
Erklärung
Anschluss Netzkabel / Spannungsversorgung
Tonanschluss PC
A/V-Eingang für externe Quelle
RGB Video-Eingang
Kopfhörerausgang
A/V-Eingang für externe Quelle, digital
TV Antennenanschluss
USB-Anschluss zum Anzeigen / Abspielen von Bild-/Musik-/Videodateien
CI-Slot zum Empfang verschlüsselter Sender
digitaler Audioausgang
Videoeingang für externe Quelle
Audioeingang für externe Quelle, rechts
Audioeingang für externe Quelle, links
+
