3. Mise en service

3.1. Connexions

Des appareils externes ainsi que des sources peuvent être
branchés sans aucun problème à votre téléviseur.

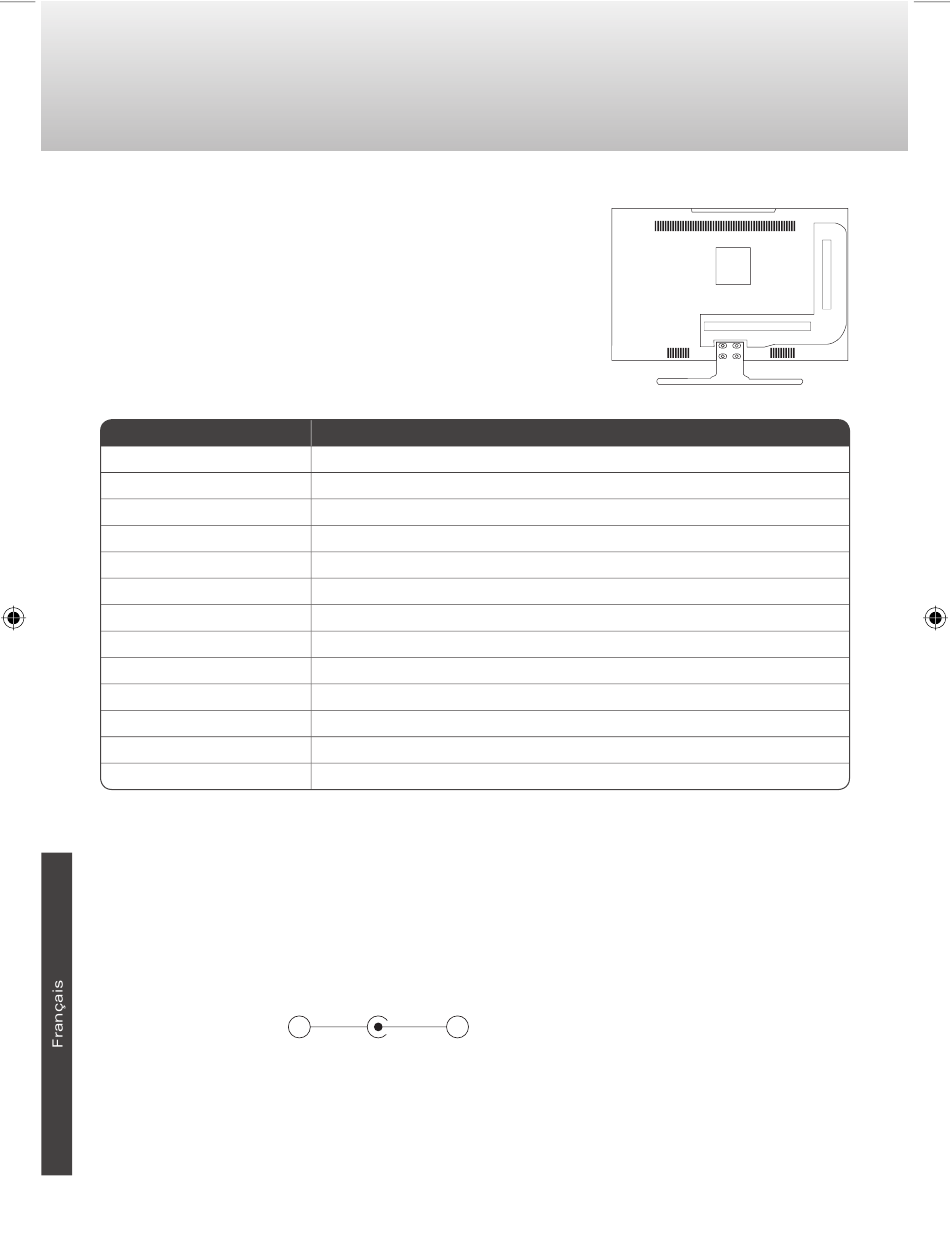

Les connexions correspondantes se trouvent au dos de
l'appareil.
Connexion
DC 12V IN
PC AUDIO
SCART
MINI YPbPr
EARPHONE
HDMI
RF
USB
CI
COAXIAL
VIDEO
AUDIO R
AUDIO L
L'entrée d'antenne permet aussi bien le raccordement d'une antenne passive que d'une
antenne active (avec amplificateur intégré).
3.2. Etablir l'alimentation électrique
Vous avez les possibilités suivantes pour assurer l'alimentation électrique de votre téléviseur
Caratec :
1. Branchement au réseau électrique du véhicule (12-24 VCC). Pour les câbles d'une longueur
supérieure à 5 m, la section de câble doit être au min. de 2 x 2,5 mm².
Polarité positive:
2. Branchement sur l'allume cigarette (12-24 VCC).
3. Branchement sur une prise 230 V avec un câble livré (230VCA/12VCC).
Après avoir établi l'alimentation électrique, mettre en marche l'interrupteur de l'appareil à
l'arrière de l'appareil.
58
All manuals and user guides at all-guides.com
Explication
Connexion du câble secteur / alimentation en tension
Connexion son PC
Entrée A/V pour source externe
Entrée vidéo RGB
Sortie écouteurs
Entrée A/V pour source externe numérique
Connexion antenne TV
Port USB pour affichage/lecture de fichiers photos/musique/vidéo
CI slot pour la réception de programmes cryptés
Sortie audio numérique
Entrée vidéo pour source externe
Entrée audio pour source externe, côté droit
Entrée audio pour source externe, côté gauche
- +
