Régler les fonctions de régulation
7.3
Régler la commande de la pompe
Vous pouvez brancher des pompes standards et des pompes à haute performance
(pompes HE). Pour celles-ci, vous pouvez régler les types de commande suivants :
• Modulation bloc 230 V (pompes standards)
• Commande PWM non inversée (pompes HE)
• Commande PWM inversée (pompes HE).
Pour la pompe solaire, choisir le mode de commande dans le menu ,,Réglage de base",
position 5 :
• 0: Pompe standard ou pompe Classe A sans modulation de puissance
• 1: Pompe standard avec régulation modulée par blocs 230 V.
Rendement minimum de la pompe 30 %
• 2: Pompe Classe A avec commande PWM non inversée
• 3: Pompe Classe A avec commande PWM inversée.

Commander les pompes HE avec un signal PWM

S'agissant de la commande de la pompe avec signal PWM, le régulateur émet un signal
PWM sur les bornes HE1 et HE2 (signal à modulation de largeur d'impulsion). Le signal
PWM émis peut être normal (non inversé) ou inversé.
S'agissant de la commande de la pompe avec signal PWM non inversé, la vitesse de
rotation de consigne de la pompe (0–100 %) correspond au signal PWM (0–100 %). Le

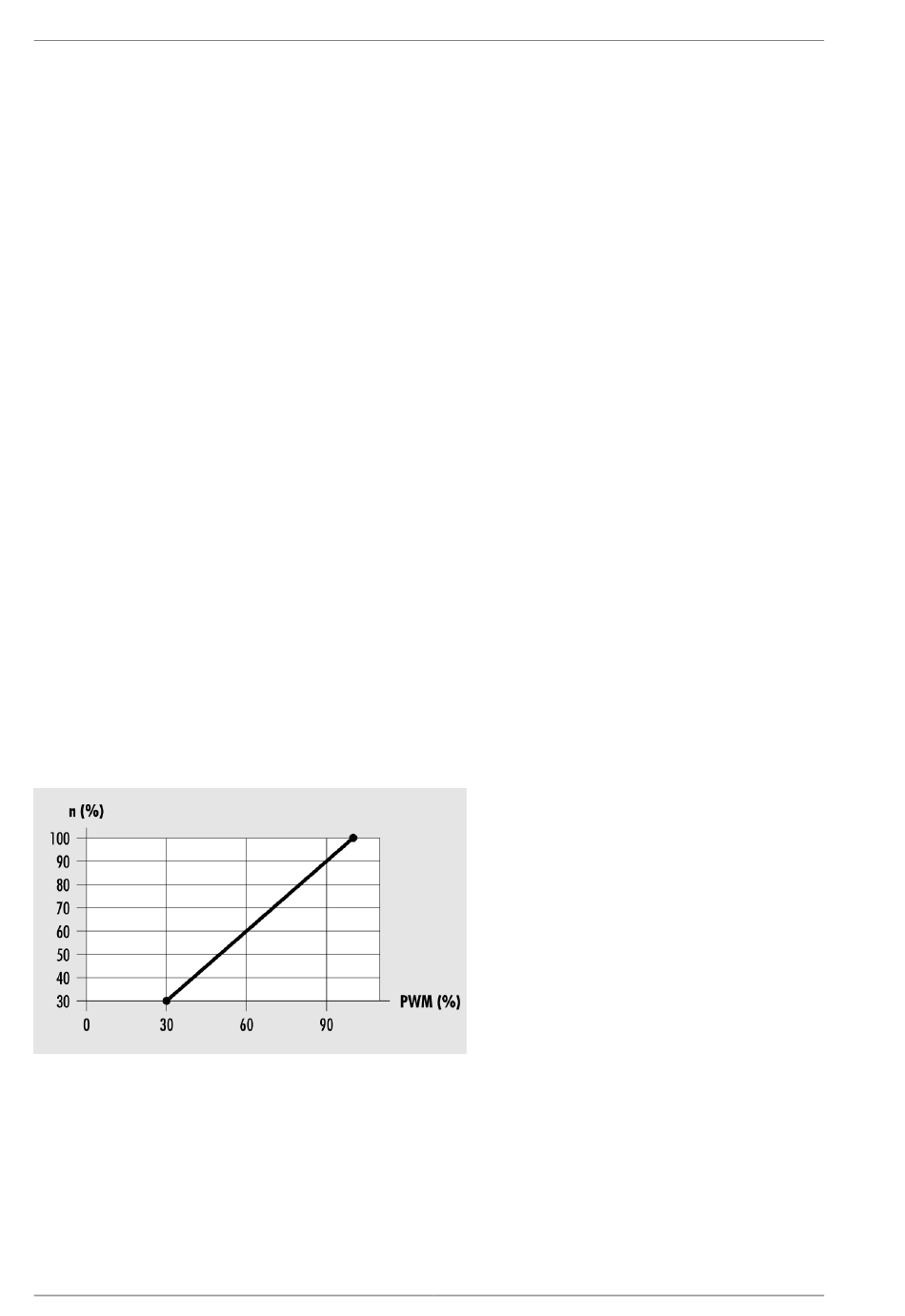

diagramme suivant présente la courbe de puissance de la commande de la pompe avec
signal PWM non inversé.
n (%) – Vitesse de rotation de consigne de la pompe
PWM (%) – Signal PWM non inversé
20
