Brancher le régulateur
4.1
Brancher les câbles sur le régulateur
Assurez-vous que les câbles et le régulateur sont hors tension.
Retirez le cache bornes.

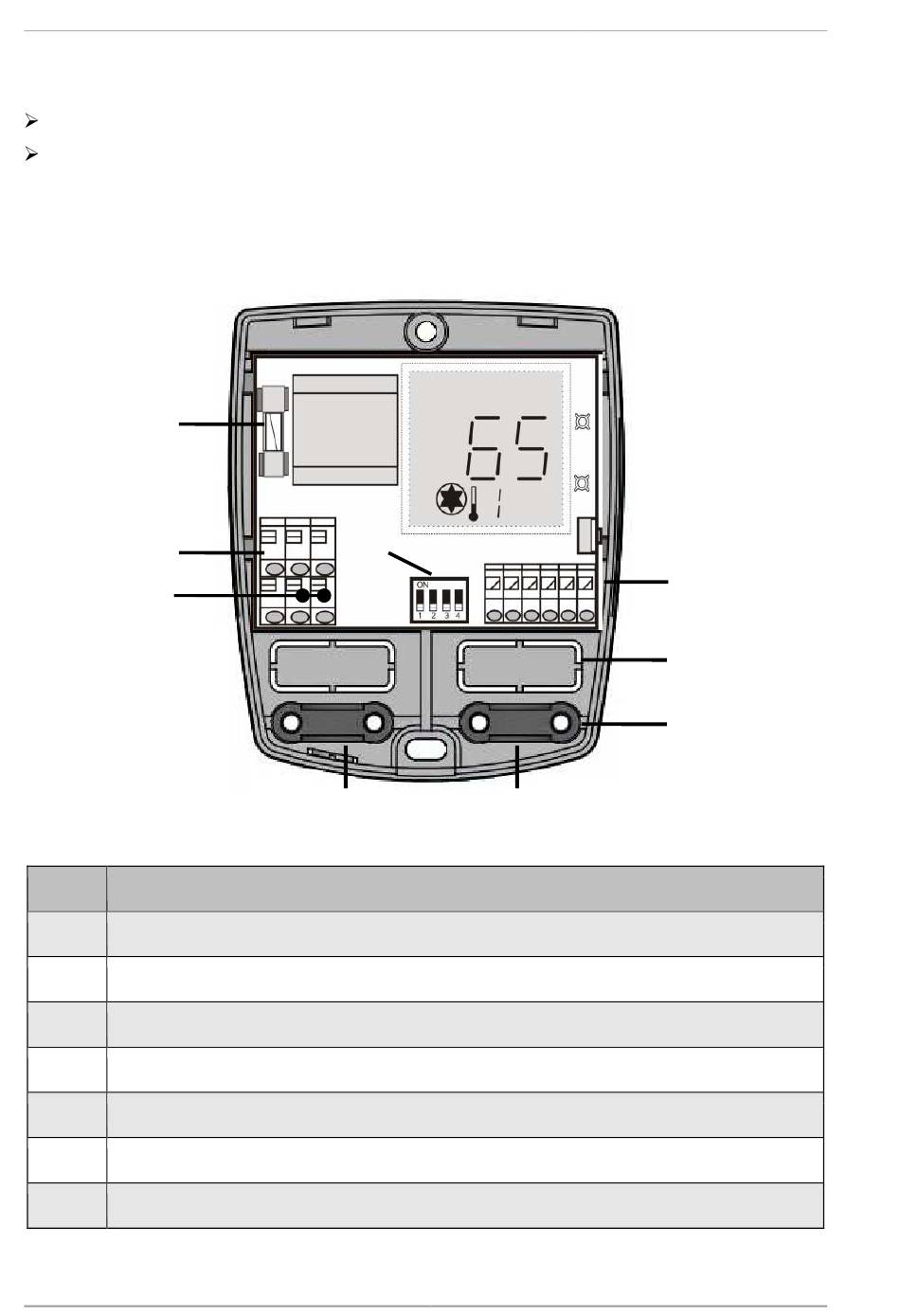

Les branchements électriques ont lieu dans le boîtier, partie inférieure. Sur la droite sont
placés les borniers basse tension pour sondes et commande pompe Classe A. Sur le côté
gauche, il y a les branchement 230V :
1
2
3
Pos.
Description
1
Sécurité
2
Bornes fil de terre
3
Bornes partie 230 V
4
Bornes partie en très basse tension
5
Trous estampés pour passer les câbles au dos
6
Étrier à vis pour fixer les câbles
7
Interrupteur de configuration
12
7
5
5
4
5
6
