Brancher le régulateur

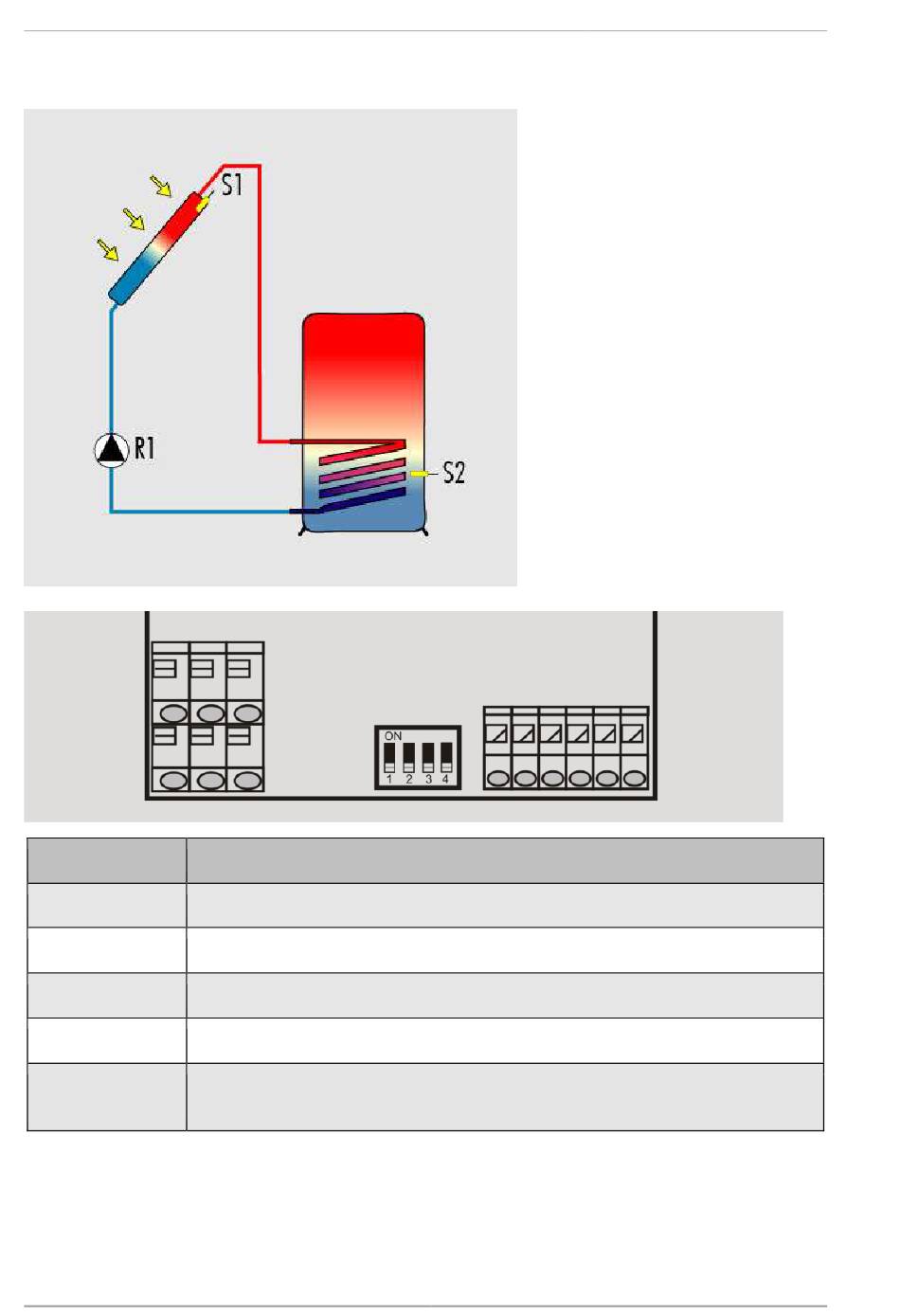

Affectation des bornes du schéma hydraulique
PE N
PE N
Borne
L + N + PE
R1 + N + PE
S1 + M
S2 + M
M + HE
14
L
R1
Usage prévu
Alimentation 230V
Pompe de circulation solaire, prise 230 V
Sonde thermique champ collecteur
Sonde thermique ballon
Commande de la puissance de la pompe à haute performance (pompe HE) 1
Alimentation du secteur 230 V de la pompe par la sortie de commande R1
S1 S1 S2 S2 M HE
