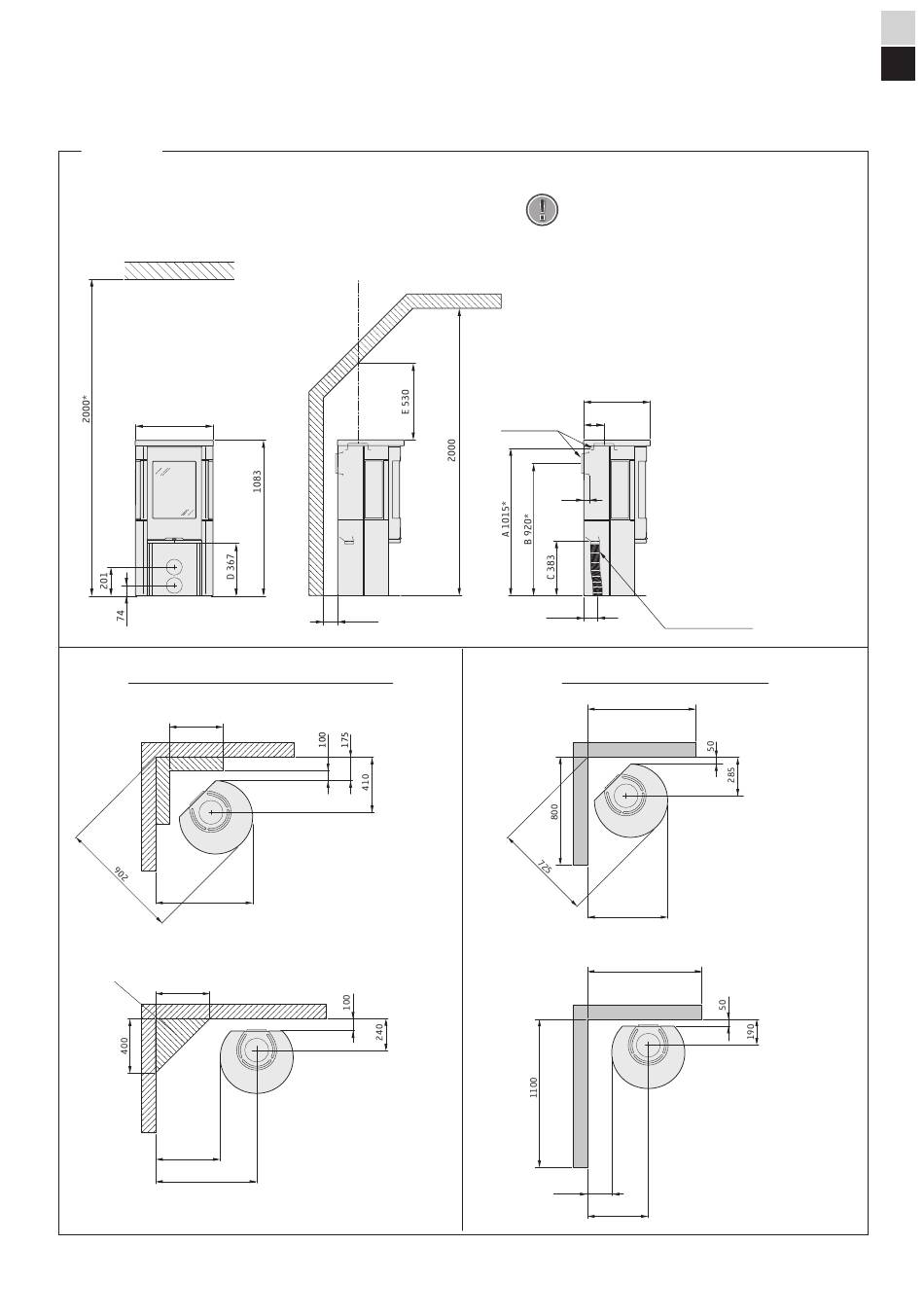

Distances d'installation

C556T
SI LE POÊLE EST PLACÉ SUR UNE PLAQUE PIVOTANTE (OPTION), les
distances d'installation indiquées ci-dessous ne sont pas valables.
Vous reporter à la notice de montage de la plaque pivotante.
Plafond inflammable
542
INSTALLATION CONTRE UNE CLOISON ININFLAMMABLE
400
Cloison inflammable
717
Zone admise pour tout
élément de construction
inflammable
400
Cloison inflammable
479
750
* Si le poêle est placé sur une plaque de sol en verre par exemple (en option), la hauteur à partir du sol est modifiée d'une valeur correspondant à l'épaisseur de la plaque de sol (10 mm pour une
plaque de sol indépendante en verre).
** Pour éviter de décolorer la peinture de la cloison ininflammable, nous recommandons de respecter les mêmes distances latérales que pour un mur inflammable.
La plaque de sol
indépendante en verre
(option) augmente la hauteur
de raccordement à la
cheminée de 10 mm.
Ø150
100
La distance minimale devant l'ouverture
du poêle à un élément de construction
ou d'ameublement inflammable doit être
!
de 1 mètre.
Les plans cotés montrent uniquement les
distances d'installation minimales pour le
poêle. Lors du raccordement à une chemi-
née, il faudra également tenir compte de
la distance de sécurité normative concer-
nant la cheminée. La distance minimale
de sécurité entre un conduit de cheminé
non isolé et des éléments inflammables
de la construction est de 300 mm.
463
A = hauteur du sol au raccordement de
cheminée par le haut
140
B = hauteur du sol au centre c/c du
conduit arrière de cheminée
C = hauteur du sol au manchon d'arrivée
d'air
35
D = hauteur du sol au bord inférieur de
la porte
E = hauteur minimale au plafond incliné
au centre de la cheminée
Manchon d'arrivée
100
d'air Ø67
INSTALLATION CONTRE UN MUR PARE-FEU
800
Mur pare-feu en
birque ou en béton
592
850
Mur pare-feu en
birque ou en béton
179**
450**
FR
