Samplefit CSA420
Endress+Hauser
3.3.2
Montage de la sonde dans le process
REMARQUE
Respectez l'orientation de la sonde.
• Afin que le produit puisse atteindre le préleveur sans problème, l'écoulement du produit doit
être orienté vers le bas.
Selon le raccord process utilisé, respectez les consignes suivantes :
• Vérifier le joint de bride entre les brides avant le montage.
• Vérifiez le joint entre le manchon à souder et l'adaptateur Triclamp.
3
2
1

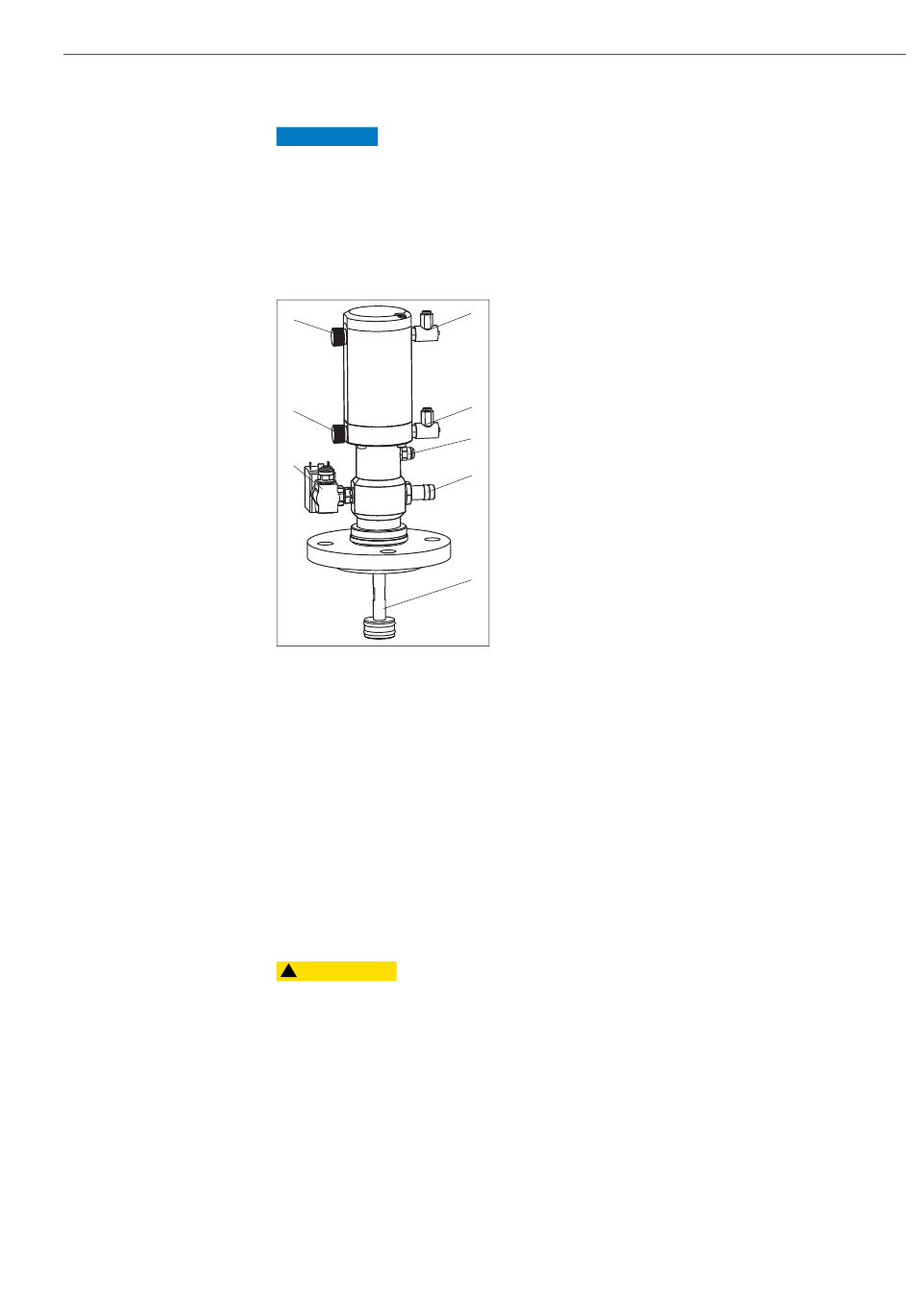

Fig. 6:
Eléments
1.
Fixez la sonde sur la cuve ou la conduite au moyen d'un raccord process.
2.
Suivez les instructions des chapitres suivants pour raccorder l'air comprimé et l'eau de rinçage
(selon la version de la sonde).
3.3.3
Instructions pour le raccordement externe de l'air comprimé
Conditions préalables :
• Pression d'air de 4 à 6 bar (58 ... 87 psi)
• L'air doit être filtré (40 μm), exempt d'eau et de graisse.
• Pas de consommation permanente d'air
• Diamètre nominal des conduites d'air : 4 mm (0,16 ")
Raccord taraudé : 2 x G 1/8
ATTENTION
!
Si la pression d'air risque de dépasser les 6 bar (87 psi) (également brefs pics de
pression), la sonde peut ne plus être étanche et donc représenter un risque de blessure.
• Raccordez un réducteur de pression en amont.
• Nous recommandons d'utiliser également un régulateur pneumatique pour les faibles pressions.
Le démarrage de la sonde sera ainsi plus doux. Un tel régulateur est disponible comme
accessoire (voir chapitre "Accessoires").
1
Raccord de rinçage et vanne (en option)
4
2
Bouchon d'étanchéité ou fin de course
3
Bouchon d'étanchéité ou fin de course
4
Raccord pneumatique
5
Raccord pneumatique
6
Trop-plein
7
Ecoulement du produit
5
8
Piston
6
7
8
a0016345
Montage
11
