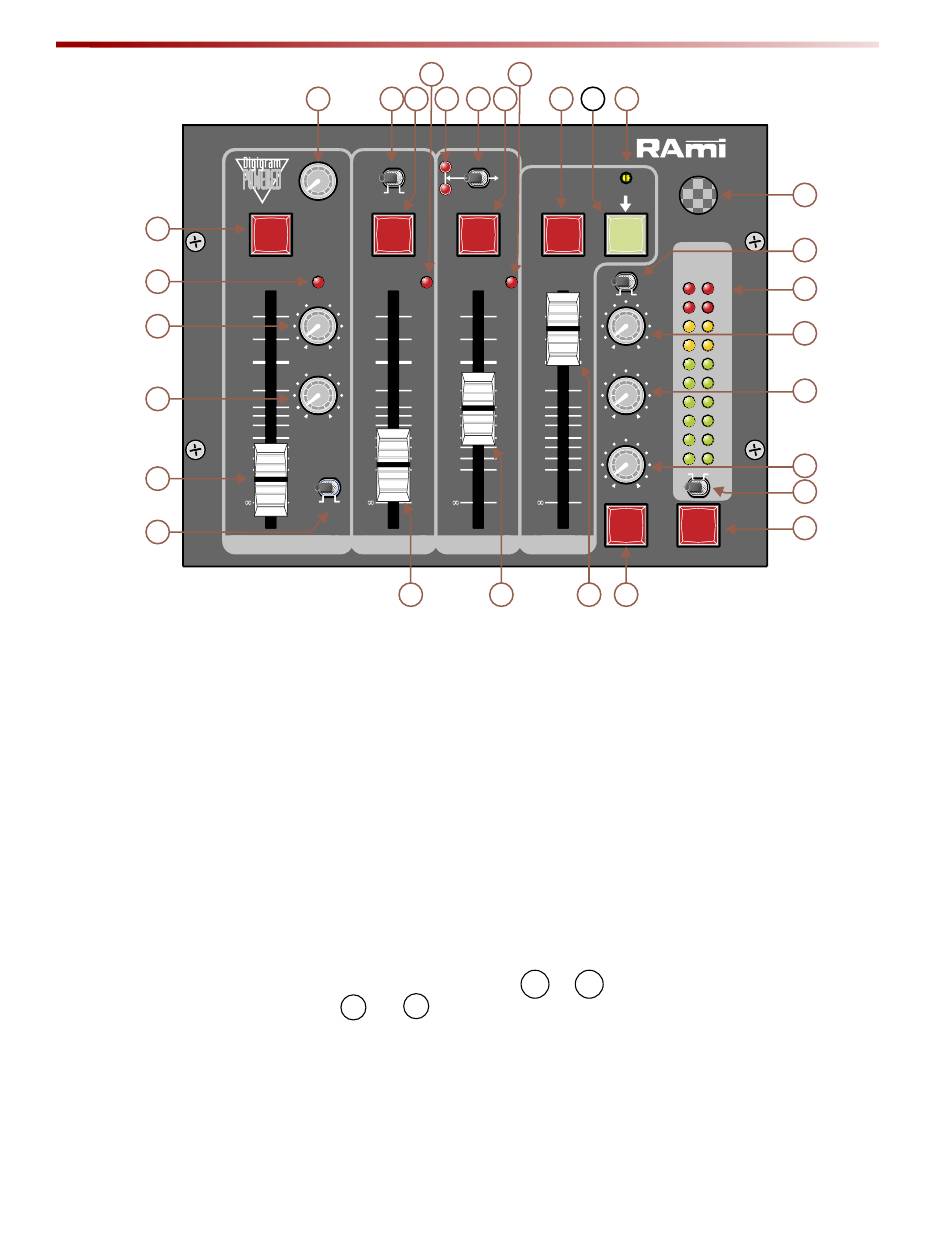

FACE AVANT
2
3
4
5
6
7
17- Bouton rétro éclairé d'envoi du retour hybrid vers la carte son USB intégrée.
18- Bouton rétro éclairé de la prise de ligne téléphonique par l'hybride intégré.
ce bouton est allumé rouge en prise de ligne.
ce bouton n'est pas allumé lorsque la ligne téléphonique est renvoyée sur le poste
combiné extérieur.
ce bouton s'allume en vert sur détection d'un appel extérieur.
19- Fader rectiligne de 60 mm de l'entrée retour hybrid, gestion par VCA.
20- Ajustage de l'anti local de l'hybride intégré. (voir paragraphe du réglage de l'anti local)
21- Micro d'ordre intégré derrière le panneau avant.
22- Commutateur mono / stéréo de la sortie monitor.
23- Peakmètre Bargraph de -35 dB à +6 dB
24- Potentiomètre de volume de la sortie monitor. Cette sortie est atténuée totalement (en
fonction de la
envoi d'ordre vers les casques 1 et 2 (boutons 28 et 29 )
ouverture du micro A par 2 OU 6 .
25- Potentiomètre de volume du casque B.
26- Potentiomètre de volume du casque A.
27- Sélection d'affectation du peakmètre soit sur le Bus out (après les switches Record), soit sur le
Bus monitor. L'affectation sur le bus monitor permet de calibrer le niveau sur les
potentiomètres de volume avant l'envoi vers la carte son.
28- Bouton fugitif d'envoi d'ordre vers le casque A.
29- Bouton fugitif d'envoi d'ordre vers le casque B.
Rami - PJO 700
