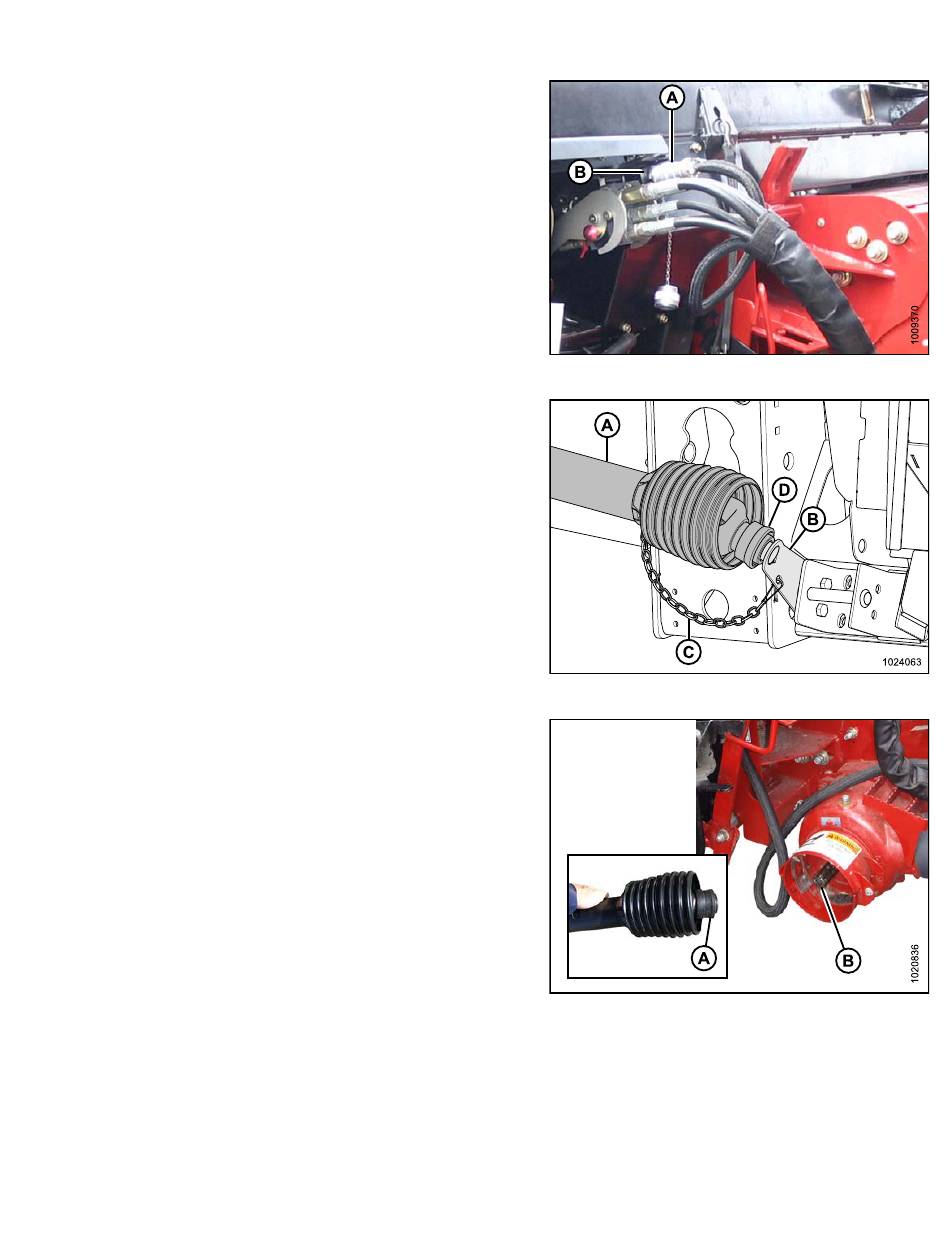

19. Alignez les pattes du connecteur (A) avec les fentes de la
prise (B), poussez le connecteur dans la prise, puis tournez
le collier du connecteur pour le verrouiller.
20. Détacher la chaîne de sécurité (C) du support (B)
21. Tirez le collier (D) vers l'arrière pour libérer la
transmission (A) du palier de support. Enlevez la
transmission du palier de support.
22. Tirez à nouveau le collier (A) sur l'extrémité de la
transmission et poussez ce dernier sur l'arbre de sortie de
la moissonneuse-batteuse (B) jusqu'à ce que le collier se
verrouille.
214929
ATTELAGE DE LA PLATEFORME À LA MOISSONNEUSE-BATTEUSE
Figure 5.29: Connexion électrique
Figure 5.30: Transmission rangée à sa place
Figure 5.31: Arbre de sortie de la moissonneuse-
batteuse
73
Révision A
