8. Mesurez l'écartement (X) à tous les points de contact
possibles (entre les points [C] et [D] aux extrémités de
chaque rabatteur [A] et aux emplacements de flexion [B])
comme indiqué dans les Figure
NOTE:
Le rabatteur est réglé en usine afin de laisser plus
d'écartement au centre du rabatteur qu'aux extrémités
(froncement) pour compenser la flexion du rabatteur.
NOTE:
Lors de la mesure de l'écartement du rabatteur au centre
d'une plateforme à rabatteur double, mesurez le rabatteur
le plus bas.
9. Vérifiez tous les points de contact possibles entre les (C)
et (D). Selon la position avant-arrière du rabatteur, il peut y
avoir un écartement minimal au niveau de la dent de
protection, du mécanisme de retenue ou de la barre
de coupe.
10. Réglez le rabatteur, au besoin. Consultez
dégagement du rabatteur, page
6.12.2 Réglage du dégagement du rabatteur
DANGER
Pour éviter toute blessure corporelle ou mortelle due à un démarrage intempestif ou à une chute de la machine levée,
coupez toujours le moteur, retirez la clé et enclenchez les supports de sécurité avant de passer sous la plateforme pour
une raison quelconque.
214929
CONTRÔLES À RÉALISER AVANT LA LIVRAISON
6.54, page
134.
6.12.2 Réglage du
134.
134

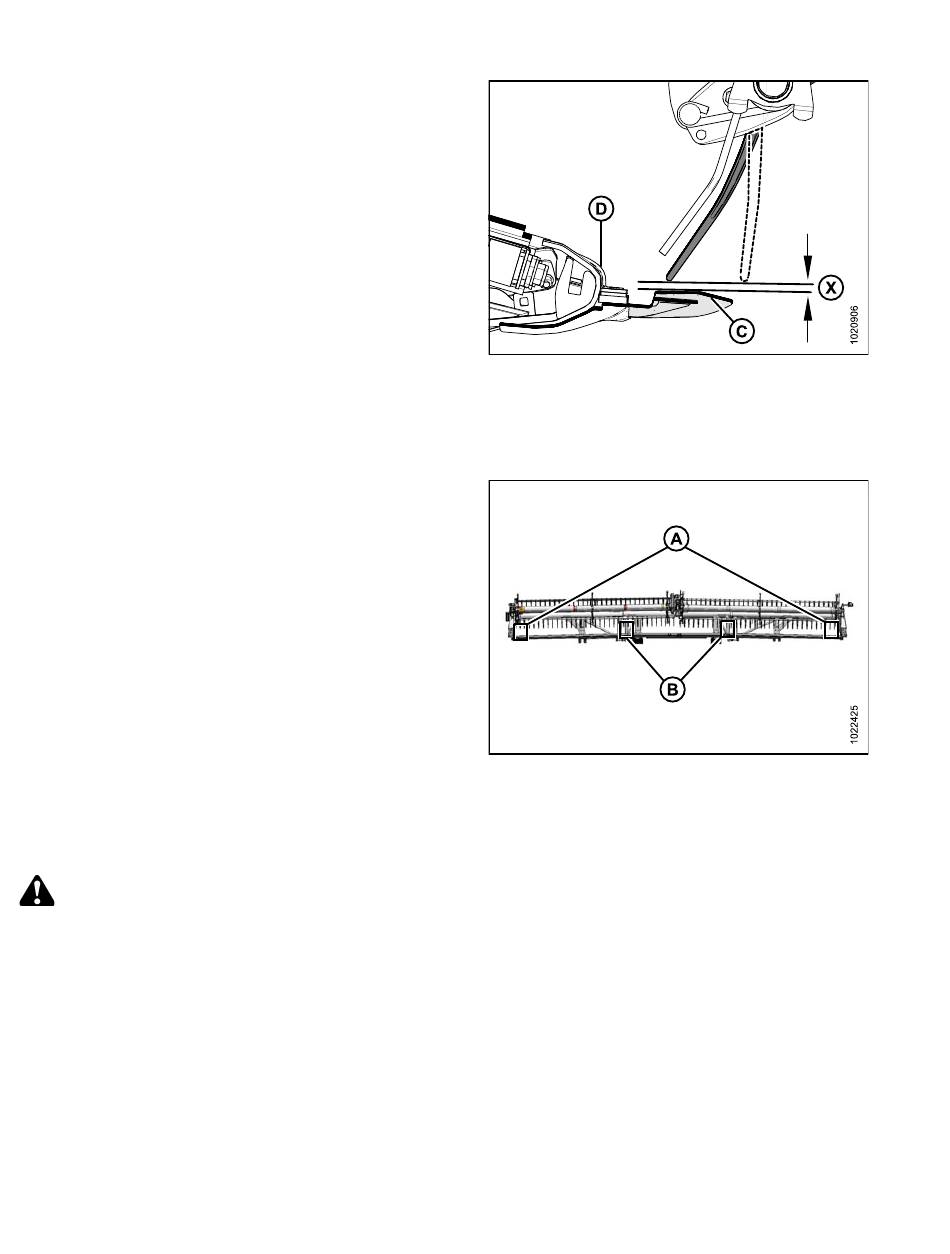

Figure 6.53: Écartement du rabatteur
Figure 6.54: Emplacements de mesure de la
plateforme Flex
Révision A
