INSTALLATION DU CONTRÔLE DE HAUTEUR AUTOMATIQUE DE LA PLATEFORME
Étalonnage du contrôle de hauteur automatique de la plateforme (Gleaner R65/R66/R75/R76 et Pré-
2016 séries S)
L'étalonnage doit être effectué sur un sol plat et la plateforme doit être débrayée. La hauteur et l'inclinaison de la
plateforme ne doivent pas être en modes automatique ou veille. Le régime du moteur doit être supérieur à 2000 tr/min.
L'option d'inclinaison de la plateforme sur les moissonneuses-batteuses de 2004 et les modèles plus anciens ne fonctionne
pas avec les plateformes MacDon. Ce système devra être retiré et désactivé afin d'étalonner le contrôle de hauteur
automatique de la plateforme (CHAP). Reportez-vous au manuel de la moissonneuse-batteuse pour plus d'instructions.
NOTE:
Des modifications des commandes ou de l'écran de la moissonneuse-batteuse peuvent avoir été effectuées depuis la
publication de ce document. Reportez-vous au manuel d'opération de la moissonneuse-batteuse pour obtenir les mises
à jour.
NOTE:
Le réglage trop léger du flottement de la plateforme peut empêcher l'étalonnage du CHAP. Il sera peut-être nécessaire de
régler un flottement plus lourd pour la procédure d'étalonnage afin que la plateforme ne se sépare pas du module de
flottement.

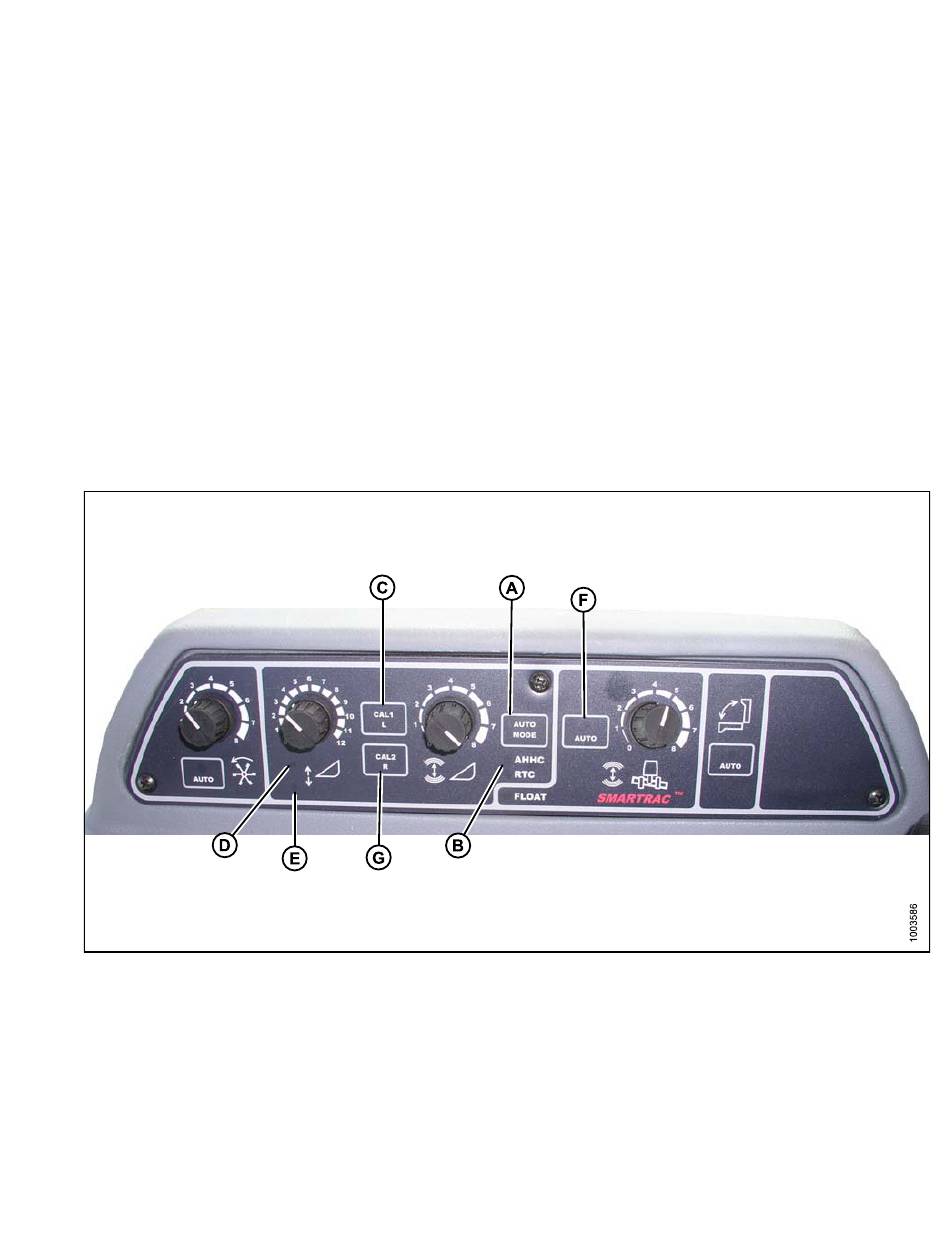

Figure 7.162: Commandes du système de réglage automatique de la hauteur de la plateforme de la moissonneuse-
batteuse
A – Bouton AUTO MODE
D – Lever la plateforme
G – Bouton CAL2
NOTE:
Pour obtenir un fonctionnement optimal du contrôle de hauteur automatique de la plateforme (CHAP), suivez ces
procédures avec le vérin d'inclinaison réglé sur D. Une fois les réglages et l'étalonnage terminés, réglez de nouveau le vérin
d'inclinaison à l'angle de plateforme voulu. Vous trouverez les instructions sur l'angle de la plateforme dans le manuel
d'opération de la plateforme.
1. Vérifiez que le vérin d'inclinaison est réglé sur D.
2. Appuyez sur le bouton AUTO MODE (A) jusqu'à ce que le voyant AHHC (CHAP) (B) s'allume.
214929
B – Voyant AHHC (CHAP)
E – Abaisser la plateforme
229
C – Bouton CAL1
F – Mode AUTOMATIQUE
Révision A
