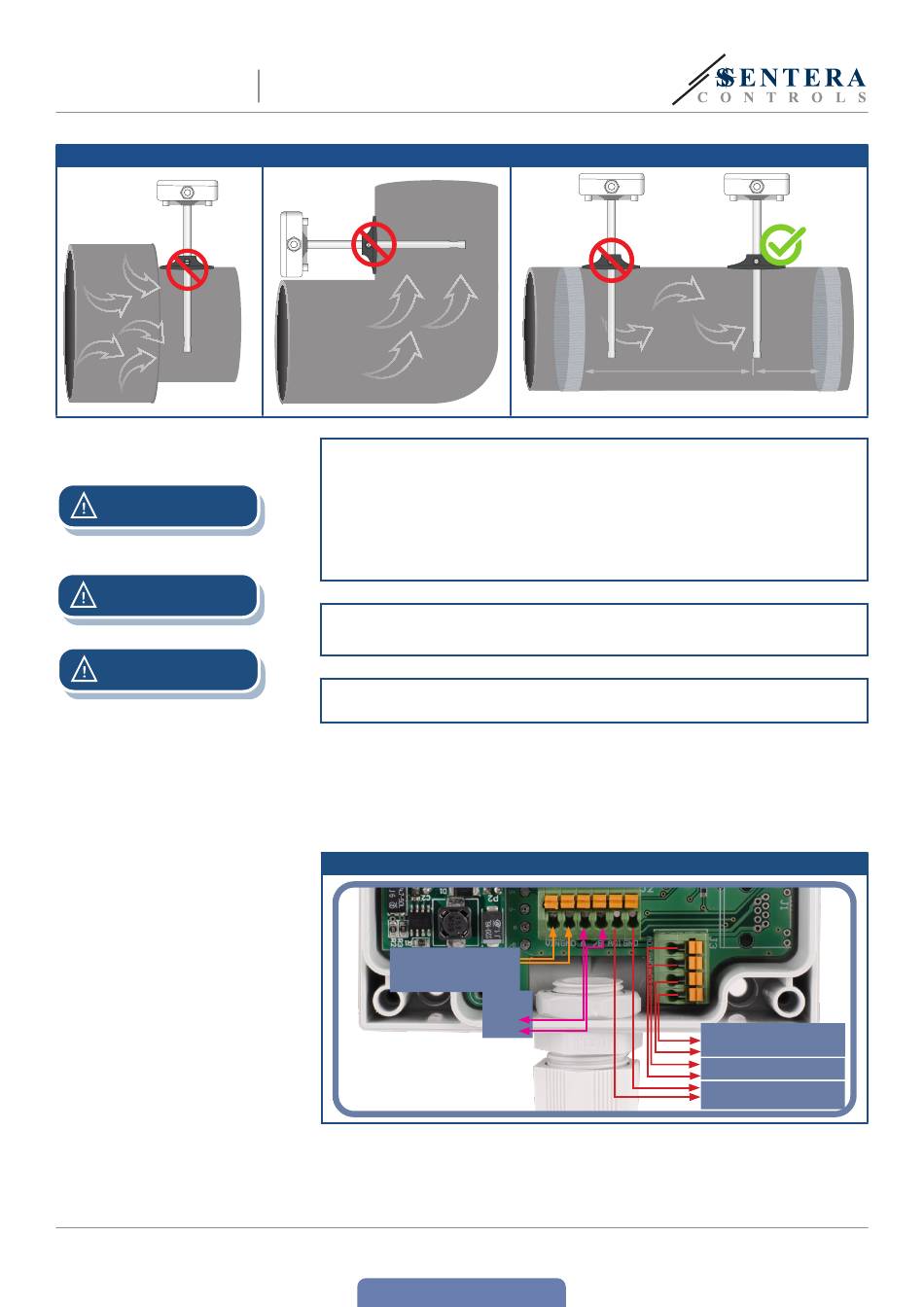

Fig. 3 Dimensions de montage
PRUDENCE
PRUDENCE
PRUDENCE
MIW-DSCOX-R-FR-000 - 14 / 02 / 20
TRANSMETTEUR MULTIFONCTIONNEL
POUR CONDUITS
Exigences pour l'installation: L'unité ne doit pas être installée dans des zones
d'air turbulent.
Assurez des zones de décantation suffisamment longues en
amont et en aval du point de prise. Une zone de décantation consiste en une
section droite de tuyau ou de conduit sans obstruction.
proximité des filtres, des éléments de refroidissement, des ventilateurs, etc. Le
capteur obtiendra le résultat optimal quand la mesure est prise au moins 7,5
diamètres de conduit en aval et au moins 3 diamètres de conduit en amont de
n'importe quelle courbe ou obstruction du flux d'air.
L'installation de l'unité à proximité des dispositifs émettant à forte EMI peut
résulter à des mesures erronées. Utilisez des câbles blindés dans des zones à
forte EMI.
Gardez une distance d'au moins 15 cm entre les lignes de capteur et les lignes
électriques 230 VCA.
2.3
Installez le tube à la profondeur désirée dans le conduit en utilisant la vis
dans la bride flexible.
2.4
Dévissez le couvercle de l'unité pour le retirer et insérez le câble de connexion
dans le presse-étoupe de l'unité.
2.5
Raccordez les câbles selon (Fig. 4), en utilisant l'information dans la section
«Câblage et raccordements».
Fig. 4 Câblage et raccordements
Alimentation
DSCOF-R 18—34 VCC
DSCOG-R 18—34 VCC /
15—24 VCA ±10 %
3.
Fermez le boîtier et fixez le couvercle. Serrez le presse-étoupe pour conserver
l'indice IP du boîtier.
4.
Mettez sous tension.
5.
Personnalisez les parmètres d'usine à celles désirées via le logiciel 3SModbus ou
via le pocket "Sensistant". Pour consulter les paramètres d'usine, voir Registres
Modbus.
www.sentera.eu
Retour à la Table des matières
7,5*D
D = Diamètre du conduit
(1)
Modbus
RTU
A
/B
3,5*D
(1)
Évitez l'installation à
Sortie analogique / modulante
3 - CO/NO
2
(0—10 VCC / 0—20 mA / PWM)
Sortie analogique / modulante 2 -
rH (0—10 VCC / 0—20 mA / PWM)
Sortie analogique / modulante 1 -
Т (0—10 VCC / 0—20 mA / PWM)
8 - 10
