DSCOX-R
MIW-DSCOX-R-FR-000 - 14 / 02 / 20
TRANSMETTEUR MULTIFONCTIONNEL
POUR CONDUITS

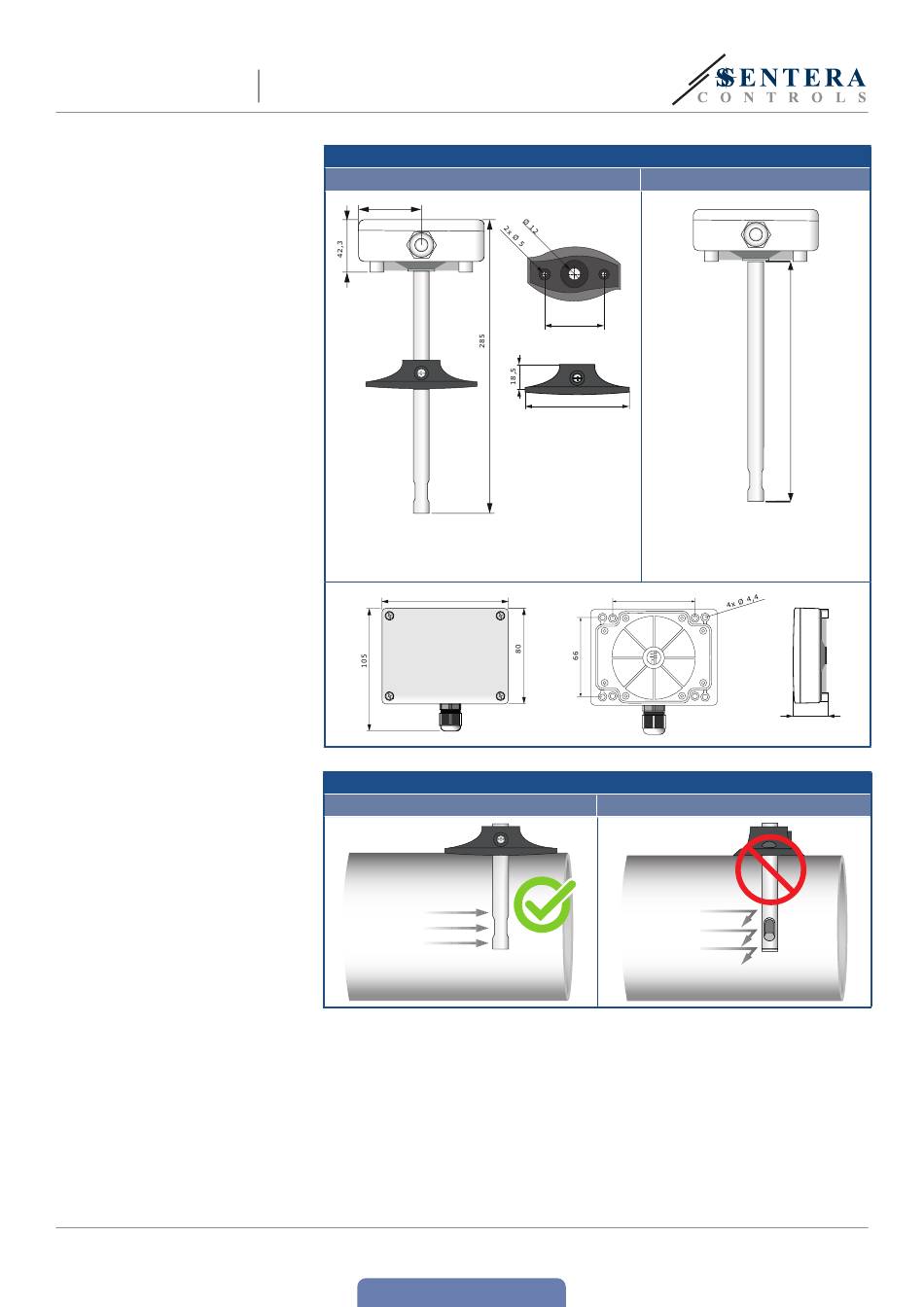

Fig. 1 Dimensions de montage
Avec bride
50
Ouverture
de sonde
100
Fig. 2 Position de montage
Correct
Flux d'air
2.
Après avoir sélectionné l'emplacement de montage approprié, procédez comme
suit:
2.1
Percez un trou serré de Ø 13 mm dans le conduit.
2.2
Fixez la bride flexible sur la surface extérieure du conduit, en utilisant les
vis auto-perceuses livrées avec l'appareil.
d'utiliser la bride, insérez la sonde et fixez le boîtier sur le conduit. Faites
attention à la direction du flux d'air (voir Fig. 2 et Fig. 3).
www.sentera.eu
Retour à la Table des matières
Sans bride
60
86,8
70
Incorrect
Flux d'air
Si vous n'avez pas l'intention
243
34,5
7 - 10
