AVERTISSEMENT:
L'enfant doit être enlevé du produit
avant l'installation, le montage et avant
d'ajuster le support à langer pour le
mettre en position d'utilisation.
NOTE IMPORTANTE: Revoir les
mises en garde sur le support à
langer à la pages i-1.
2
Assemblage du support à
langer

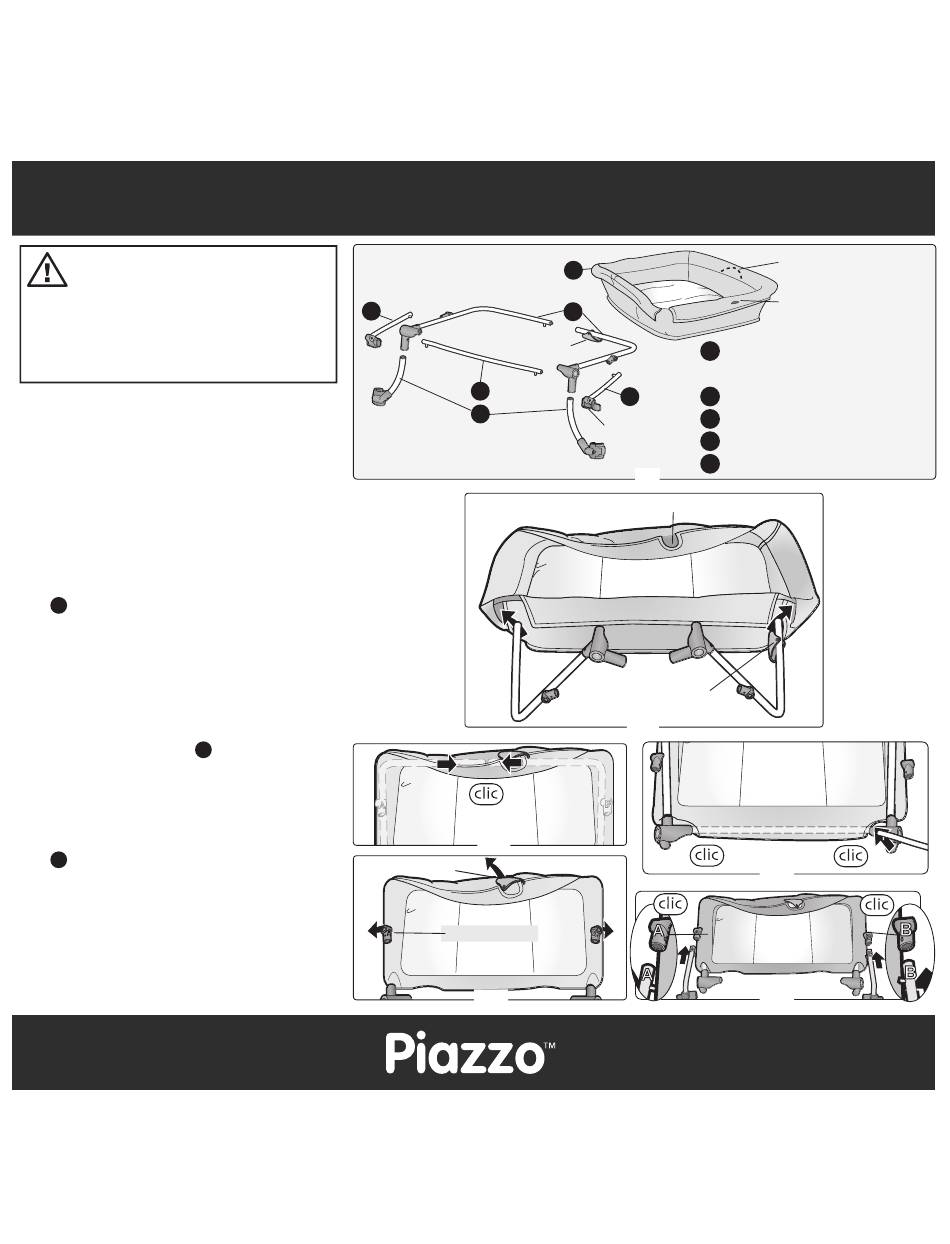

Vue d'ensemble: Les pièces seront
assemblées comme montré. Voir la
Figure 7 pour identifier les pièces.
Faites glisser deux cadres du support à langer
A dans les pochettes en tissu avec le levier
sur le côté montré (Figure 7a). Raccordez les
cadres ensemble dans l'ouverture au centre
avant jusqu'à ce que les chevilles s'enclenchent
(Figure 7b). Ensuite, Positionnez le levier à
travers l'ouverture au centre avant du tissu
(Figures 7a, 7c) et les connecteurs dans les
fentes de chaque côté (Figure 7c).
Positionnez la traverse
B
orientées vers le bas. Faites glisser la traverse
à l'intérieur de la pochette en tissu et
raccorder la cheville sur chaque côté (Figure
7d).
Positionnez les pivots du support à langer
(comme montré à la Figure 7e) dans
C
les connecteurs jusqu'à ce que les chevilles
s'enclenchent.
NOTE: Mettez pivot A avec connecteur A et
B pivot avec connecteur B.
NOTE: Le support à langer peut être fixé à
l'un ou l'autre des deux longs côtés du parc.
All manuals and user guides at all-guides.com
C
avec les chevilles
Assemblage
4
E
A
Levier
B
D
7b
Levier
Connecteurs
7c
Parc
Ouverture au centre
Fentes latérales
A
Cadres du support à langer (un avec
levier)
C B
Traverse du support à langer
C
Pivots du support à langer (2)
Clips
D
Bras de serrage du support à langer (2)
E
Tissu du support à langer
7
Ouverture au centre
Levier
7a
7d
7e
