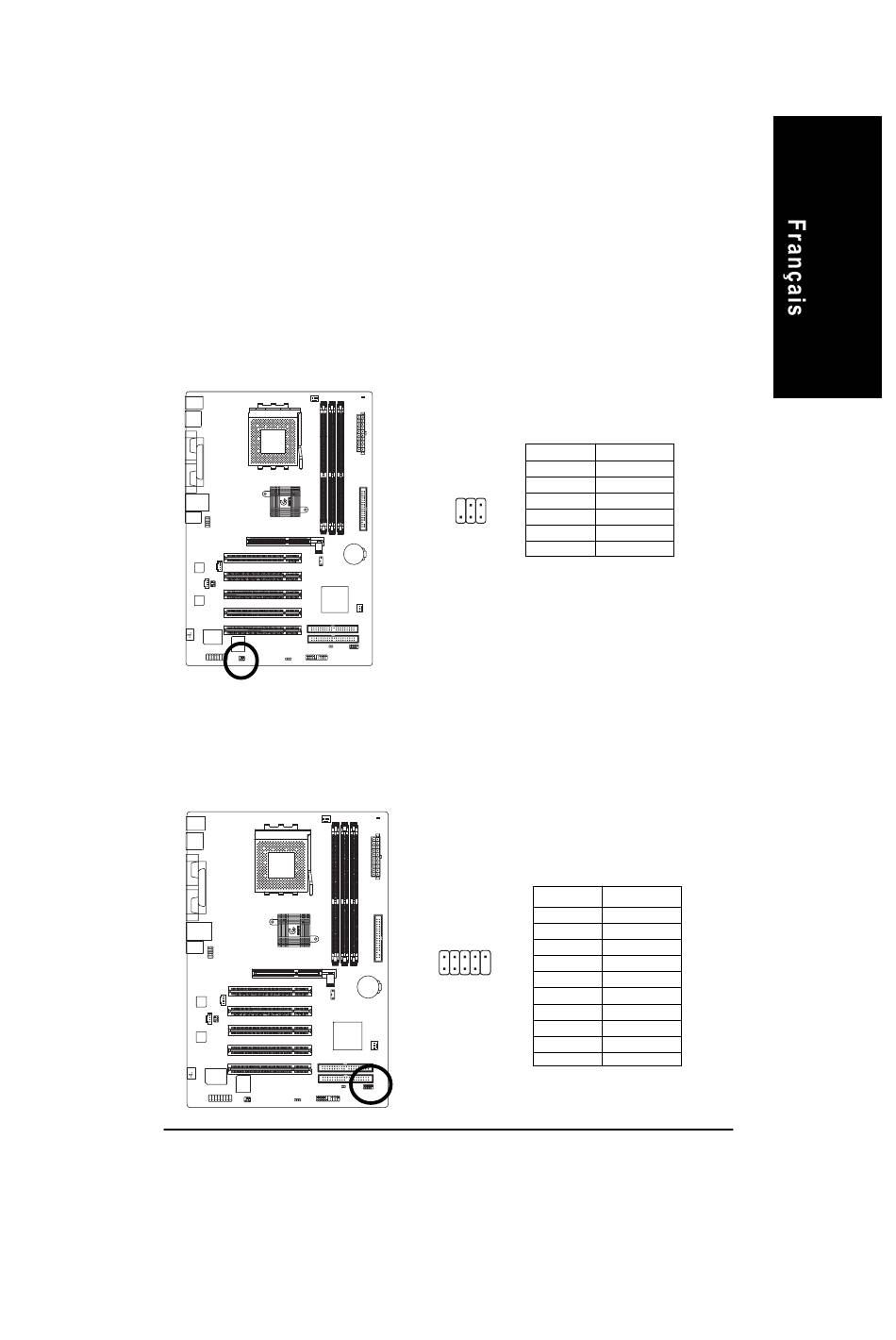

14) SPDIF_IO (Connecteur Entrée/Sortie SPDIF)
La sortie SPDIF est capable de fournir l'audio numérique à des haut-parleurs externes ou des
données AC3 compressées à un Décodeur Dolby Digital externe. Utilisez cette caractéristique
uniquement si votre système stéréo dispose d'une fonction d'entrée numérique. Faites attention à
la polarité du connecteur SPDIF_IO. Vérifiez attentivement l'assignation des broches lorsque vous
connectez le câble SPDIF_IO, car une mauvaise connexion entre le câble et le connecteur peut
empêcher le périphérique de fonctionner ou risque éventuellement de l'endommager. Veuillez
contacter votre revendeur régional pour obtenir un câble SPDIF_IO optionnel.
15) F_ USB (Connecteur USB frontal, Jaune)
Faites attention à la polarité du connecteur F_USB. Vérifiez attentivement l'assignation des
broches lorsque vous connectez le câble F_USB, une mauvaise connexion entre le câble et le
connecteur peut empêcher le périphérique de fonctionner ou risque éventuellement de l'endommager.
Veuillez contacter le fournisseur le plus proche pour obtenir un câble USB frontal optionnel.
N°de Broche Définition
1
VCC
2
Aucune Broche
2
6
3
SPDIF
4
SPDIFI
5
1
5
MASSE
6
MASSE
N°de Broche
Définition
1
ALIM.
2
ALIM.
2
10
3
USB4 DX-
4
USB5 Dy-
5
USB4 DX+
1
9
6
USB5 Dy+
7
MASSE
8
MASSE
9
Aucune Broche
10
NC
- 25 -
