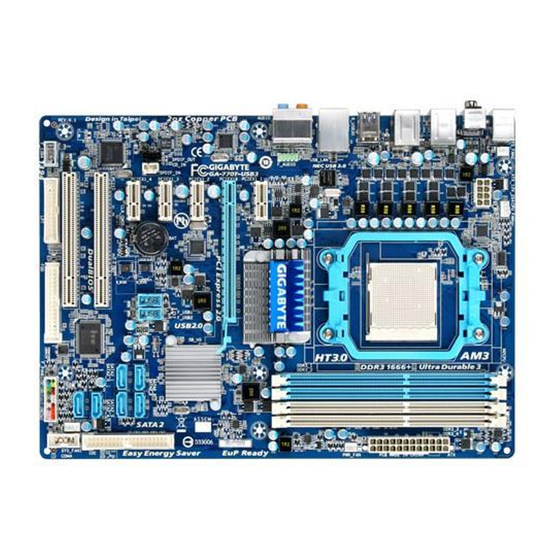

- Page 1 GA-770T-USB3 Carte mère avec socket AM3 pour processeur AMD Phenom II/ processeur AMD Athlon ™ ™ Manuel de l’utilisateur Rev. 1301...
- Page 2 Installation du dispositif de refroidissement de l’unité centrale .........9 Installation de la mémoire ................10 1-4-1 Configuration de mémoire à canal double ..............10 1-4-2 Installation d’une mémoire ..................11 Installation d’une carte d’extension ..............12 Connecteurs du panneau arrière ..............13 Connecteurs internes ..................15 P our en savoir plus sur ce produit veuillez vous référer à la version complète du manuel de l'utilisateur (Anglais) sur le site Internet de GIGABYTE. - 2 -...
- Page 3 Chapitre 1 Installation matérielle Précautions d’installation La carte mère contient de nombreux circuits et composants électroniques fragiles qui peuvent s’abîmer suite à une décharge électrostatique (ESD). Avant l’installation, lisez attentivement le manuel d’utilisation et suivez les procédures suivantes: • Avant l’installation, ne pas retirer ou casser l’étiquette du numéro de série de la carte mère ou l’étiquette de garantie de la carte mère fournie par votre revendeur. Ces étiquettes sont nécessaires pour la validité de la garantie. • Toujours éteindre l’alimentation secteur en débranchant le cordon d’alimentation de la prise murale avant d’installer ou d’enlever la carte mère ou autres composants matériels. • Quand vous branchez les composants matériels sur les connecteurs internes de la carte mère, assurez-vous qu’ils sont branchés correctement et fermement. • Lorsque vous manipulez la carte mère, évitez de toucher les fils ou les connecteurs métalliques. • Il est préférable de porter une manchette à décharge électrostatique (ESD) lorsque vous manipulez des composants électroniques comme une carte mère, une unité centrale ou une mémoire. Si vous n’avez pas de manchette à décharge électrostatique, gardez les mains sèches et touchez d’abord un objet métallique pour éliminer l’électricité statique.
- Page 4 1-2 Spécifications du produit P rise en charge des processeurs AM3 : Š processeur AMD Phenom II/ processeur AMD Athlon ™ ™ (Allez sur le site Web de GIGABYTE pour la dernière liste des CPU pris en charge.) Hyper Transport 5200 MT/s Š Jeu de puces Pont nord : AMD 770 Š Pont sud : AMD SB710 Š Mémoire 4 x Support DDR3 DIMM 1,5V prenant jusqu’à 16 GB de mémoire système en Š charge (Remarque 1) Architecture de mémoire à canaux doubles Š P rise en charge des barrettes de mémoire DDR3 1800 (O.C.)/1666/1333/1066 MHz Š...
- Page 5 IEEE 1394 Puce T.I. TSB43AB23: Š J usqu’à 3 ports IEEE 1394a (2 sur la facade arrière, 1 via le bracket IEEE 1394a connecté à l’embase interne IEEE 1394a) Connecteurs 1 x connecteur d'alimentation principal ATX 24 broches Š internes 1 x connecteur d’alimentation à 8 broches ATX 12V Š 1 x connecteur de lecteur de disquettes Š 1 x connecteur IDE Š 6 x connecteurs SATA 3Go/s Š 1 x connecteur de ventilateur de l’UC Š 2 x connecteurs de ventilateur du système Š 1 x connecteur de ventilateur débrayable Š 1 x connecteur du panneau avant Š 1 x connecteur audio du panneau avant Š...
- Page 6 BIOS 2 x 8 Mbit flash Š Utilisation de AWARD BIOS agréé Š Prise en charge de DualBIOS ™ Š PnP 1.0a, DMI 2.0, SM BIOS 2.4, ACPI 1.0b Š Fonctions Prise en charge de @BIOS Š uniques Prise en charge de Q-Flash Š Prise en charge de Xpress BIOS Rescue Š Prise en charge de centre de téléchargement Š Prise en charge de Xpress Install Š Prise en charge de Xpress Recovery 2 Š Prise en charge de EasyTune (Remarque 4) Š Prise en charge de Easy Energy Saver Š Prise en charge de la récupération SMART Recovery Š Prise en charge de Auto Green Š Prise en charge de ON/OFF Charge Š Prise en charge de Q-Share Š Logiciel intégré Norton Internet Security (version OEM) Š Système Prise en charge de Microsoft Windows...
- Page 7 Installation de l’unité centrale et de son dispositif de refroidissement Lisez les lignes directrices qui suivent avant de commencer à installer l’unité centrale: Assurez-vous que la carte mère prend en charge le CPU. • (Allez sur le site Web de GIGABYTE pour la dernière liste des CPU pris en charge.) Toujours éteindre l’ordinateur et débrancher le cordon d’alimentation de la prise de courant • avant d’installer l’unité centrale afin de prévenir tout endommagement du matériel. Localisez la broche un de l’unité centrale. L’unité centrale ne peut pas être insérée si elle est • orientée de manière incorrecte. (Ou vous pouvez repérer les encoches sur les deux côtés de l’unité centrale et les clés d’alignement sur le support de l’unité centrale.) Appliquez une couche fine égale de graisse thermique sur la surface de l’unité centrale. • Ne pas mettre l’ordinateur sous tension si le dispositif de refroidissement de l’unité centrale • n’est pas installé, autrement il peut se produire une surchauffe et un endommagement de l’unité centrale.
- Page 8 B. S uivez les étapes ci-dessous pour installer correctement l’unité centrale dans le socket de l’unité centrale de la carte mère. Avant d’installer l’unité centrale, assurez-vous de toujours éteindre l’ordinateur et de débrancher • le cordon d’alimentation de la prise de courant afin de prévenir tout endommagement de l’unité centrale. Ne forcez jamais l’unité centrale dans la prise de l’unité centrale. L’unité centrale ne rentre pas • dedans si elle est orientée de manière incorrecte. Changez le sens de l’unité centrale si c’est le cas. Etape 1: Soulevez complètement le levier de verrouillage de la prise de Prise de processeur l’unité centrale. Levier de verrouillage Etape 2: Alignez la broche numéro une de l’unité centrale (indiquée par un petit triangle) avec la marque du triangle sur la prise de l’unité centrale et insérez doucement l’unité centrale dans la prise. Vérifiez que les broches de l’unité centrale rentrent parfaitement dans les trous correspondants. Une fois que l’unité centrale est installée sur sa prise, posez un doigt au centre en bas de l’unité centrale et baissez le levier de verrouillage en position verrouillée pour l’attacher.
- Page 9 1-3-2 Installation du dispositif de refroidissement de l’unité centrale Suivez les étapes ci-dessous pour installer correctement le dispositif de refroidissement de l’unité centrale sur l’unité centrale. (La procédure suivante utilise le dispositif de refroidissement GIGABYTE à titre d’exemple.) Etape 1: Etape 2: Appliquez une couche fine homogène de graisse Installez le dispositif de refroidissement de thermique sur la surface de l’unité centrale l’unité centrale sur l’unité centrale.
- Page 10 Installation de la mémoire Lisez les lignes directrices suivantes avant de commencer à installer la mémoire: Veuillez vous assurer que la carte mère prend en charge la mémoire. Il est conseillé d’utiliser • une mémoire de mêmes capacité, marque, vitesse et puces. (Allez sur le site Web de GIGABYTE pour les dernières vitesses et modules de mémoire supportés.) Toujours éteindre l’ordinateur et débrancher le cordon d’alimentation de la prise de courant • avant d’installer l’unité centrale afin de prévenir tout endommagement du matériel. Les modules de mémoire possèdent une conception d’insertion à sécurité intégrée. Un module • de mémoire peut être installé dans un sens seulement. Si vous n’arrivez pas à insérer le module, veuillez changer de sens. 1-4-1 Configuration de mémoire à canal double Cette carte mère possède quatre sockets de mémoire DDR3 et prend en charge la technologie à canal double. Après installation de la mémoire, le BIOS détectera automatiquement les spécifications et la capacité de la mémoire. L’activation du mode de mémoire à canal double doublera la largeur de bande de la mémoire. Les quatre supports de mémoire DDR3 sont divisés en deux canaux, chaque canal possédant deux supports de mémoire comme suit: Canal 0: DDR3_1, DDR3_3 Canal 1: DDR3_2, DDR3_4 Tableau des configurations de la mémoire à canal double DDR3_1 DDR3_2 DDR3_3 DDR3_4 DS/SS DS/SS Deux modules DS/SS DS/SS...
- Page 11 1-4-2 Installation d’une mémoire Avant d’installer un module de mémoire, assurez-vous d’éteindre l’ordinateur et de débrancher le cordon d’alimentation de la prise de courant afin de prévenir tout endommagement du module de mémoire. Les barrettes DIMM DDR3 et DDR2 ne sont pas compatibles avec les barrettes DIMM DDR. Assurez-vous d’installer des barrettes DIMM DDR3 sur cette carte mère. Encoche DDR3 DIMM Un module de mémoire DDR3 possède une encoche pour être inséré dans un sens uniquement. Suivez les étapes ci-dessous pour installer correctement vos modules de mémoire dans les supports de la mémoire. Etape 1: Notez l’orientation du module de la mémoire. Ecartez les agrafes de butée des deux extrémités du support mémoire. Placez le...
- Page 12 Installation d’une carte d’extension Lisez les lignes directrices suivantes avant de commencer à installer une carte d’extension: Veuillez vous assurer que la carte mère prend en charge la carte d’extension. Lisez • attentivement le manuel fourni avec votre carte d’extension. Toujours éteindre l’ordinateur et débrancher le cordon d’alimentation de la prise de courant • avant d’installer une carte d’extension, afin de prévenir tout endommagement du matériel. Fente PCI Express x1 Fentes PCI Express x16 Fente PCI Suivez les étapes ci-dessous pour installer correctement votre carte d’extension dans la fente d’extension. 1. Localisez une fente d’extension qui prend votre carte en charge. Retirez le couvercle métallique de la fente du panneau arrière du châssis. 2. Alignez la carte sur la fente et appuyez sur la carte vers le bas jusqu’à ce qu’elle soit en place dans la fente.
- Page 13 Connecteurs du panneau arrière Ports de souris PS/2 Utilisez ce port pour brancher une souris PS/2. Ports de clavier PS/2 Utilisez ce port pour brancher un clavier PS/2. Connecteur optique de sortie S/PDIF Ce connecteur procure une sortie audio numérique à un système audio externe qui prend en charge l’audio optique numérique. Avant d’utiliser cette fonction, assurez-vous que votre système audio possède un connecteur d’entrée audio optique numérique. Connecteur coaxial de sortie S/PDIF Ce connecteur fournit une sortie audio numérique à un système audio externe qui prend en charge l’audio coaxial numérique. Avant d’utiliser cette fonction, assurez-vous que votre système audio possède un connecteur d’entrée audio coaxial numérique. Port IEEE 1394a Le port IEEE 1394 prend en charge les spécifications IEEE 1394a, possédant une haute vitesse, grande largeur de bande et des capacités de connexion à chaud. Utilisez ce port pour un périphérique IEEE 1394a. Port USB 2.0/1.1 Le port USB prend en charge les spécifications USB 2.0/1.1. Utilisez ce port pour des périphériques USB comme un clavier/une souris USB, une imprimante USB, un disque instantané USB, etc. Port USB 3.0/2.0 Le port USB 3.0 prend en charge les spécifications USB 3.0 et est aussi compatible avec les spécifications USB 2.0/1.1. Utilisez ce port pour des périphériques USB comme un clavier/une souris USB, une imprimante USB, un disque instantané USB, etc.
- Page 14 Connecteur de sortie de haut-parleur central/caisson de basse (Orange) Utilisez ce connecteur audio pour brancher les haut-parleurs centraux/de caisson de basse dans une configuration audio de canal 5.1/7.1. Connecteur de sortie de haut-parleur arrière (Noir) Utilisez ce connecteur audio pour brancher les haut-parleurs arrière dans une configuration audio de canal 4 /5.1/7.1. Connecteur de sortie de haut-parleur latéral (Gris) Utilisez ce connecteur audio pour brancher les haut-parleurs latéraux dans une configuration audio de canal 7.1. Entrée de ligne (Bleu) La prise de l’entrée de ligne par défaut. Utilisez ce connecteur audio pour des périphériques à entrée de ligne comme un lecteur optique, un walkman, etc. Connecteur de sortie de ligne (Vert) Le connecteur de sortie de ligne par défaut. Utilisez ce connecteur audio pour des écouteurs ou un haut-parleur à deux canaux. Ce connecteur peut servir à branchez des haut-parleurs avant dans une configuration audio à un canal 4/5.1/7.1 Connecteur d’entrée MIC (Rose) La prise de l’entrée MIC par défaut. Le microphone se connecte à ce connecteur. En plus des paramètres par défaut des haut-parleurs, les connecteurs audio seront reconfigurés pour effectuer différentes fonctions via le logiciel audio. Seuls les microphones doivent TOUJOURS être connectés au connecteur d’entrée MIC ( ). Référez-vous aux instructions sur le paramétrage d’une configuration audio à un canal 2/4/5.1/7.1 dans le chapitre 5, “ Configuration audio à un canal 2/4/5.1/7.1” Installation matérielle - 14 -...
- Page 15 Connecteurs internes ATX_12V_2X4 11) CD_IN ATX 12) SPDIF_IN CPU_FAN 13) SPDIF_OUT SYS_FAN1/2 14) F_USB1/F_USB2 PWR_FAN 15) F_1394 16) COMA 17) SATA2_0/1/2/3/4/5 18) F_PANEL 19) CLR_CMOS 10) F_AUDIO Lisez les lignes directrices suivantes avant de connecter des périphériques externes: Assurez-vous d’abord que vous périphériques sont conformes aux connecteurs sur lesquels • vous souhaitez les connecter. Avant d’installer les périphériques, assurez-vous de les éteindre tous ainsi que votre ordinateur. • Débranchez la fiche d’alimentation de la prise d’alimentation pour éviter d’endommager les périphériques. Après avoir installé le périphérique et avoir allumé l’ordinateur, assurez-vous que le câble du • périphérique a été correctement branché au connecteur sur la carte mère.
- Page 16 1/2) A TX_12V_2X4/ATX (Connecteur d’alimentation 2x4 12V et connecteur d’alimentation principale 2x12) Avec l’utilisation du connecteur d’alimentation, l’alimentation électrique peut fournir un courant suffisamment stable à tous les composants de la carte mère. Avant de brancher le connecteur d’alimentation, veuillez d’abord vous assurer que l’alimentation électrique est coupée et que tous les périphériques sont correctement installés. Le connecteur d’alimentation possède une conception à sécurité intégrée. Branchez le câble d’alimentation électrique au connecteur d’alimentation dans le bon sens. Le connecteur d’alimentation de 12V fournit du courant à l’unité centrale principalement. Si le connecteur d’alimentation de 12V n’est pas branché, le système ne démarrera pas. Il est conseillé d’utiliser une alimentation électrique capable de soutenir une haute consommation d’énergie (500W ou plus) pour satisfaire aux conditions d’extension. Si vous utilisez une alimentation électrique qui ne fournit pas le courant nécessaire, le résultat peut aboutir à un système instable ou incapable de démarrer. ATX_12V_2X4: Broche N. Définition MASSE (Seulement pour les broches 2x4 12V) MASSE (Seulement pour les broches 2x4 12V) ATX_12V_2X4 MASSE MASSE +12V (Seulement pour les broches 2x4 12V) +12V (Seulement pour les broches 2x4 12V) +12V +12V ATX: Broche N. Définition Broche N.
- Page 17 3/4/5) CPU_FAN/SYS_FAN1/SYS_FAN2/PWR_FAN (En-têtes de Ventilateurs) Cette carte mère dispose d'un connecteur pour ventilateur CPU à 4 broches (CPU_FAN), de connecteurs pour ventilateur système à 4 broches (SYS_FAN1) et à 3 broches (SYS_FAN2), et d'un connecteur pour ventilateur d'alimentation à 3 broches (PWR_FAN). La plupart des embases des ventilateurs possèdent une conception d’insertion à sécurité intégrée. Lors de la connection d’un câble de ventilateur, assurez-vous de le connecter dans l’orientation correcte (le fil noir du connecteur est le fil de mise à la masse). La carte mère prend en charge la commande de vitesse du ventilateur de l’unité centrale, ce qui nécessite d’utiliser un ventilateur d’unité centrale avec une conception à commande de vitesse du ventilateur. Pour une dissipation de chaleur optimale, il est conseillé d’installer un ventilateur système à l’intérieur du châssis. CPU_FAN: Broche N. Définition MASSE +12V / Commande de vitesse Capteur CPU_FAN Commande de vitesse SYS_FAN1: Broche N. Définition MASSE +12V / Commande de vitesse Capteur SYS_FAN1 Réservé SYS_FAN2/PWR_FAN: Broche N. Définition MASSE +12V Capteur SYS_FAN2...
- Page 18 7) IDE (Connecteur IDE) Le connecteur IDE prend en charge jusqu’à deux périphériques IDE, comme des disques durs et des disques optiques. Avant de connecter le câble IDE, localisez la rainure de sécurité sur le connecteur. Si vous souhaitez connecteur deux périphériques IDE, souvenez-vous de placer les cavaliers et le câblage en fonction du rôle des périphériques IDE (par exemple, maître ou esclave). (Pour des informations sur la configuration des paramètres maître/esclave pour les périphériques IDE, lisez les instructions des fabricants des périphériques.) DEBUG DEBUG PORT PORT DEBUG DEBUG PORT PORT DEBUG PORT DEBUG PORT 8) SATA2_0/1/2/3/4/5 (Connecteurs SATA 3Gb/s, Contrôlés par AMD SB710 South Bridge) Les connecteurs SATA sont conformes à la norme SATA 3Gb/s et sont compatibles avec la norme SATA 1,5Gb/s. Chaque connecteur SATA prend en charge un seul périphérique SATA. Le contrôleur AMD SB710 prend en charge le RAID 0, RAID 1, RAID 10 et JBOD. Référez-vous au chapitre 5, “Configuration de disque(s) dur(s) SATA” pour des instructions sur la configuration d’une matrice de disques RAID. Broche N. Définition SATA2_1 SATA2_3 MASSE SATA2_0 SATA2_2 MASSE SATA2_5 MASSE SATA2_4 Veuillez raccorder l'extrémité en L du câble SATA à votre disque dur SATA.
- Page 19 9) F_PANEL (En-tête du Panneau Avant) Connectez le commutateur d’alimentation, le commutateur de réinitialisation, le haut-parleur, le capteur/ détecteur d’ouverture du châssis et le témoin d’état système sur châssis à cet en-tête en fonction des allocations de broches présentées ci-dessous. Notez les broches positives et négatives avant de brancher les câbles. DEL de message/ Commutateur Haut-parleur Alimentation/Sommeil d’alimentation DEL de disque DEL d’alimentation dur IDE actif En-tête D’intrusion interrupteur de du Châssis réinitialisation • MSG/PWR (DEL de message /Alimentation/Sommeil, Jaune/Pourpre): Se connecte à l’indicateur d’état d’alimentation sur le panneau avant Etat du système DEL du châssis. La DEL est allumée quand le système est en cours de Allumée fonctionnement. La DEL continue de clignoter quand le système est en Clignote état de sommeil S1. La DEL est éteinte quand le système est en état de Eteinte S3/S4/S5 sommeil S3 /S4 ou hors tension (S5). • PW (Interrupteur D’alimentation, Rouge): Connecte le commutateur d’alimentation sur le panneau avant du châssis. Vous pouvez configurer la façon d’éteindre votre système à l’aide du commutateur d’alimentation (référez-vous au chapitre 2, “Configuration BIOS”, “Configuration de la gestion de l’alimentation” pour plus d’informations). • SPEAK (Haut-parleur, Orange): Connecte le haut-parleur sur le panneau avant du châssis. Le système fait un rapport sur l’état de démarrage du système en émettant un code bip. Un simple bip court sera émis si aucun problème n’est détecté au démarrage du système. Si un problème est détecté, le BIOS peut émettre des bips de formes différentes pour indiquer le problème. Référez-vous au chapitre 5 “ Dépannage “ pour des...
- Page 20 10) F_AUDIO (En-tête Audio du Panneau Avant) L’en-tête audio du panneau avant prend en charge le son haute définition Intel (HD) et le son AC’97. Vous pouvez connecter le module audio du panneau avant de votre châssis à cet en-tête. Assurez-vous que les allocations des câbles du connecteur de module correspondent aux allocations des broches sur l’en-tête de la carte mère. Une mauvaise connexion entre le connecteur de module et l’en-tête de la carte mère empêchera le périphérique de fonctionner, voire l’endommagera. Pour le son HD du panneau Pour le son AC’97 du panneau avant: avant: Broche N. Définition Broche N. Définition MIC2_L MASSE MASSE MIC2_R Alimentation MIC -ACZ_DET LINE2_R Sortie de ligne (D) MASSE FAUDIO_JD Pas de Pas de broche broche Sortie de ligne (G) LINE2_L MASSE...
- Page 21 12) SPDIF_IN (En-tête D’entrée S/PDIF) Cet en-tête prend en charge l’entrée numérique S/PDIF et peut se connecter à un périphérique audio qui prend en charge une sortie audio numérique via un câble d’entrée S/PDIF en option. Pour acheter le câble d’entrée S/PDIF en option, veuillez contacter votre revendeur local. Broche N. Définition Alimentation SPDIFI MASSE 13) SPDIF_OUT (Connecteur de sortie S/PDIF) Ce connecteur prend en charge la sortie S/PDIF numérique et permet de connecter un câble audio numérique S/PDIF (fourni par les cartes d’extension) pour la sortie audio numérique de votre carte mère vers certaines cartes d’extension comme les cartes graphiques et les cartes audio. Par exemple, il est possible que pour certaines cartes graphiques vous deviez utiliser un câble audio numérique S/PDIF pour la sortie audio numérique de votre carte mère sur votre carte graphique si vous connectez un écran HDMI capable d’afficher sur la carte graphique et d’avoir en même temps la sortie audio de l’écran HDMI. Pour de plus amples informations concernant la connexion du câble audio numérique S/PDIF, veuillez lire attentivement le manuel de votre carte d’extension. Broche N. Définition SPDIFO MASSE - 21 - Installation matérielle...
- Page 22 14) F_USB1/F_USB2 (En-têtes USB) Les en-têtes sont conformes aux spécifications USB 2.0/1.1. Chaque en-tête USB peut fournir deux ports via un support USB en option. Pour acheter le support USB en option, veuillez contacter le revendeur local. Broche N. Définition Alimentation (5V) Alimentation (5V) USB DX- USB DY- USB DX+ USB DY+ MASSE MASSE Pas de broche • Ne branchez pas le câble (à 2x5 broches) du support IEEE 1394 dans l’en-tête USB. • Avant d’installer le support USB, assurez-vous d’éteindre votre ordinateur et de débrancher le cordon d’alimentation de la prise de courant afin de prévenir tout endommagement du support USB. 15) F_1394 (Embase IEEE 1394a) Les embases sont conformes aux spécifications IEEE 1394a. Chaque embase IEEE 1394a peut fournir un port IEEE 1394a via un bracket IEEE 1394a en option. Pour acheter l’équerre IEEE 1394a en option, veuillez contacter le revendeur local. Broche N. Définition TPA+ TPA- MASSE MASSE TPB+ TPB- Alimentation (12V) Alimentation (12V) Pas de broche...
- Page 23 16) COMA (Connecteur de Port Série) Le connecteur COMA permet d’avoir un port série par le biais d’un câble de port COM optionnel. Pour acheter le câble de port COM optionnel, veuillez prendre contact avec votre détaillant. Broche N. Définition NDCD- NSIN NSOUT NDTR- DEBUG PORT MASSE NDSR- NRTS- NRTS- NRI- Pas de broche 17) LPT (Connecteur de Port Parallèle) Le connecteur LPT permet d’avoir un port parallèle par le biais d’un câble de port LPT optionnel. Pour acheter le câble de port LPT optionnel, veuillez prendre contact avec votre détaillant. Broche N. Définition Broche N. Définition STB- MASSE AFD- MASSE ERR- MASSE INIT- ACK- MASSE SLIN- BUSY MASSE MASSE Pas de broche...
- Page 24 18) BAT (Batterie) La batterie apporte du courant pour conserver les valeurs (comme les configurations BIOS, les informations de date et d’heure) dans le CMOS quand l’ordinateur est éteint. Remplacez la batterie quand sa tension chute à un niveau faible ou quand les valeurs du CMOS peuvent ne pas être fidèles ou avoir été perdues. Vous pouvez effacer les valeurs CMOS en retirant la batterie: 1. Eteignez l’ordinateur et débranchez le câble d’alimentation. 2. Sortez délicatement la batterie du support de batterie et mettez-la de côté pendant une minute. (Sinon vous pouvez utiliser un objet métallique comme un tournevis pour toucher les bornes positive et négative dans le support de la batterie et les court-circuiter pendant cinq secondes) 3. Replacez la batterie. 4. Branchez la fiche d’alimentation et redémarrez l’ordinateur. Eteignez toujours votre ordinateur et débranchez le câble d’alimentation avant de remplacer • la batterie. Remplacez la batterie par une batterie équivalente. Danger d’explosion si la batterie n’est pas • correctement remplacée. Contactez le lieu d’achat ou le revendeur local si vous ne pouvez pas remplacer la batterie • par vous-même ou si vous n’êtes pas certain(e) du modèle de batterie. Quand vous installez la batterie, notez l’orientation du côté positif (+) et du côté négatif (-) de • la batterie (le côté positif devrait être tourné vers le haut). Les batteries usagées doivent être manipulées en fonction des réglementations locales. • 19) CLR_CMOS (Effacer le Cavalier du CMOS) Utilisez ce cavalier pour effacer les valeurs du CMOS (par exemple les informations de date et la configuration du BIOS) et réinitialiser le CMOS aux valeurs d'usine par défaut. Pour effacer les valeurs du CMOS, placez un capuchon de cavalier temporairement sur les deux broches, ou utilisez un objet métallique comme un tournevis pour toucher les deux broches pendant quelques secondes.
