Description de l'appareil
2
2.1 Unité principal et principe basique de fonctionnement

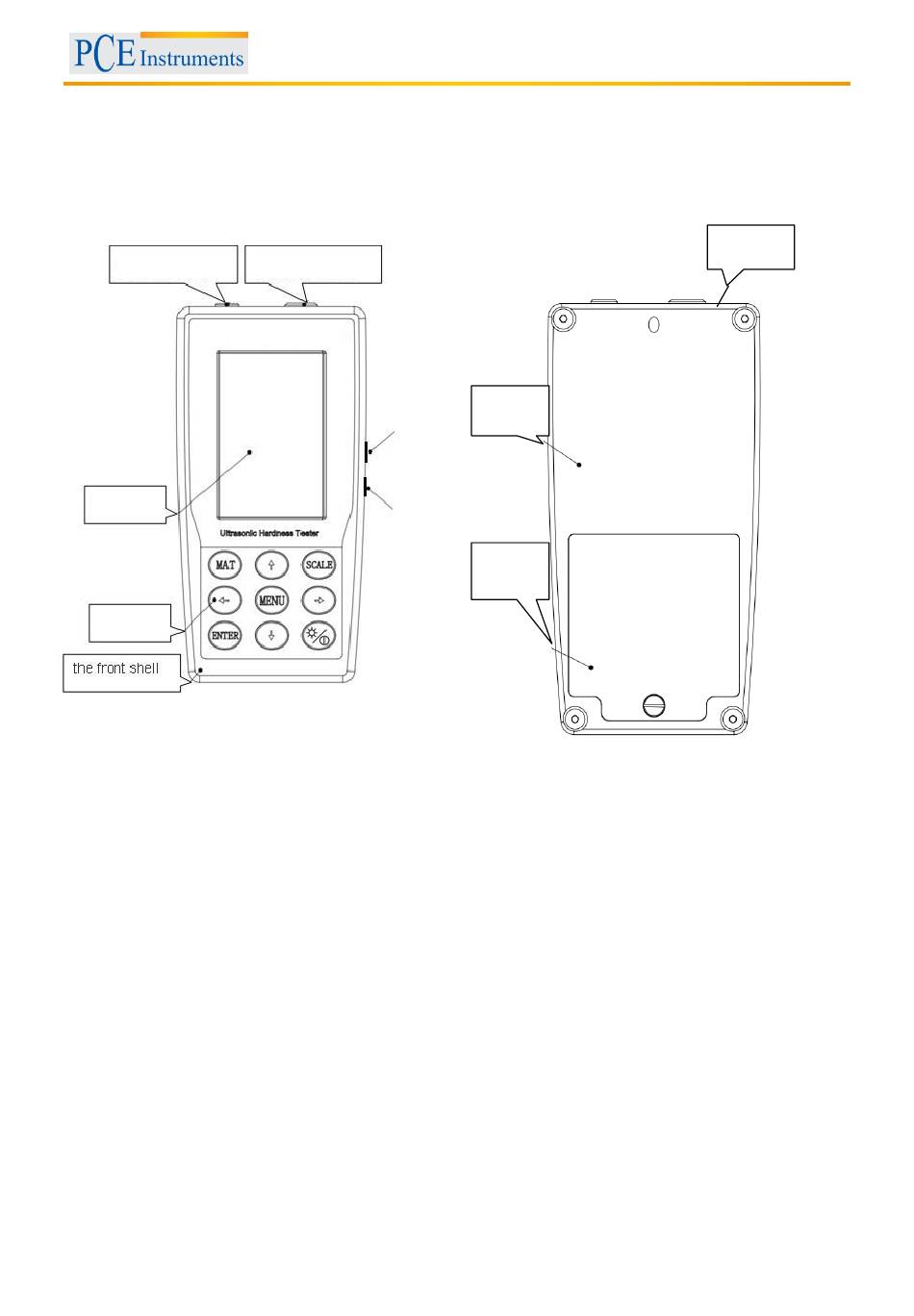

Voir l'Image 2-1, 2-2 (Vue d'avant et arrière du duromètre ultrasonique)
Prise de 4 pins
Écran
Touches
Carcase d'avant
Image 2-1
Partie d'avant
L'unité principale est connectée à une sonde ultrasonique à travers d'un câble de données de 8 pins
(voir Image 1-1).
Le duromètre PCE-5000 fonctionne avec le procédé UCI (Ultrasonic Contact Impedance)
∆f=f(E
,A); HV=F/A
eff
∆f
= Déplacement de fréquence
A
= Are de pénétration
= Module d'élasticité efficace
E
eff
HV
= Dureté Vickers
= Force appliquée contre l'échantillon
F
Observation:
Comme vous pourrez observer sur l'EQ1, le déplacement de fréquence ne dépend pas seulement de la
taille de l'are que le corps pénétrateur perfore, mais aussi le module d'élasticité des matériels en contact.
Pour cette raison, nous vous conseillons de calibrer le duromètre pour des groupes de matériels différents.
De cette façon, le duromètre pourra reconnaître les différents modules d'élasticité selon le matériel qu'on
utilise pour la mesure. Après calibrer le duromètre, vous pourrez effectuer des mesures UCI dans tous les
matériels qui aient un module d'élasticité attribué.
NOTICE D'EMPLOI
Prise de 8 pins
EQ1
Partie
arrière
Compar
timent
de
batterie
Image 2-2
Partie arrière
9
Unité
principal
e
