SFPR4
VARIATEUR DE VITESSE
À AUTOTRANSFORMATEUR, 3 X 400 VCA
PRUDENCE
NOTE
MODE D'EMPLOI
MIW-SFPR4-FR-000 - 29 / 11 / 2021
2.
Ouvrez le boîtier et vérifiez l'état du mini LED sur la carte de circuit imprimé. Voir
Fig. 5 LED miniature.
2.1
Si elle clignote rapidement, votre appareil est prêt à fonctionner.
2.2
Si elle clignote lentement, votre appareil est en mode Stand-by.
2.3
Si elle donne une lumière continue, il y a un protection moteur / débit actif
ou une erreur de carte de commande.

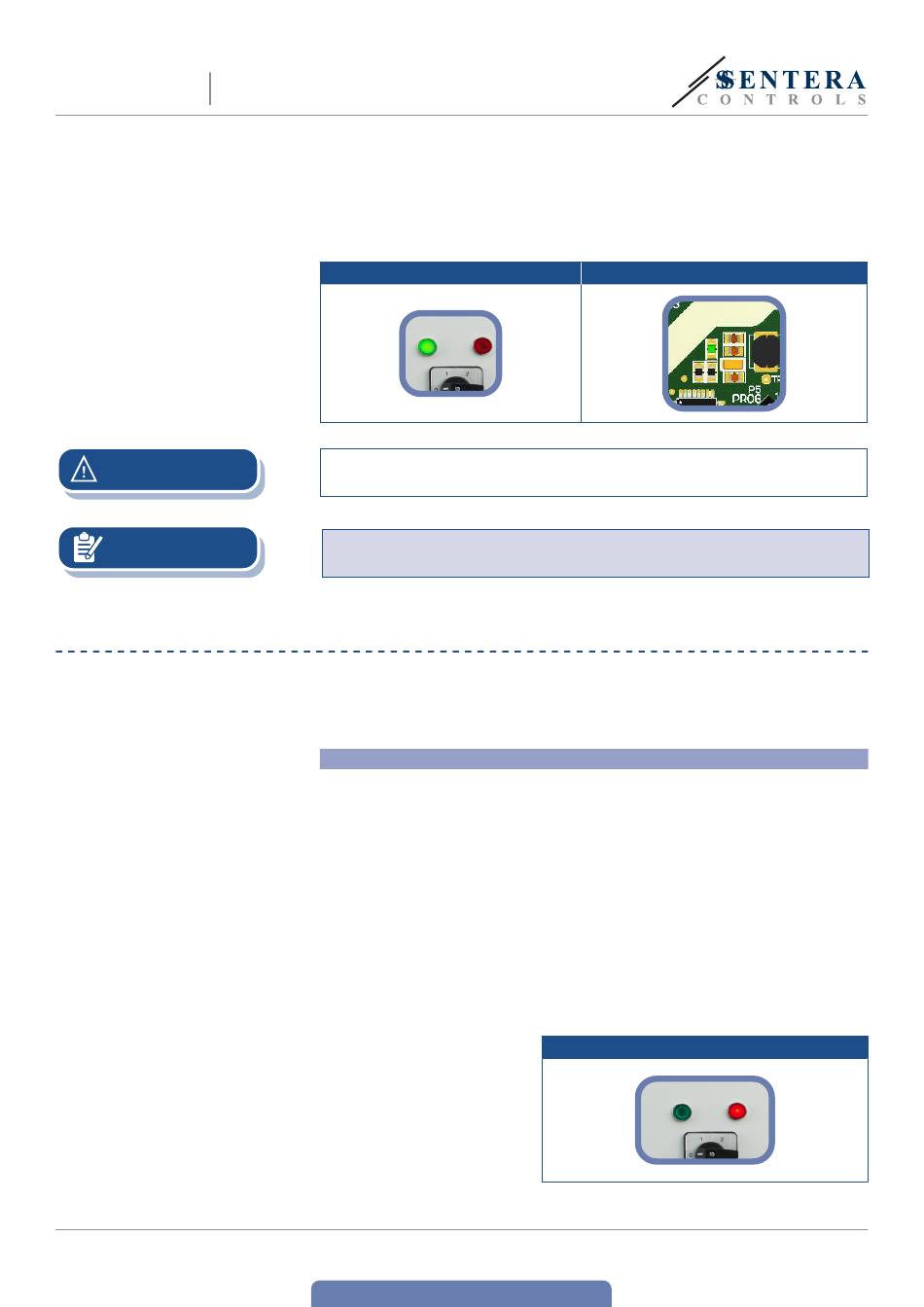

Fig. 4 Témoin de fonctionnement
L'état de la LED miniature sur le circuit imprimé peut être vérifié seulement quand
l'appareil est sous tension. Prenez les mesures de sécurité nécessaires!
L'indicateur rouge sur le front (Fig. 4) indique les conditions de défaut. Il doit être
éteint lors de votre vérification de l'exactitude de l'installation du variateur.
Sélectionnez la tension de sortie requise par le commutateur de commande sur le
front. Les positions de commutation 1-5 correspondent aux tensions de sorties
montrées dans le Diagramme de fonctionnement. Position «0» est la position
d'Arrêt. Voir «Diagramme de fonctionnement».
Voyants lumineux:
■
Le variateur fonctionne normalement lorsque le voyant vert sur le couvercle avant
(Fig. 4) s'allume en continu et que la LED miniature sur le circuit imprimé (Fig. 5)
clignote rapidement.
■
Le moteur est en mode veille lorsque le voyant vert sur le couvercle avant (Fig.
4) s'allume en continu et la LED miniature sur le circuit imprimé (Fig. 5) clignote
lentement.
■
L'indicateur rouge sur le front (Fig. 6 Indication de défaut) indique la détection de
l'une des conditions de défaut suivantes:
■
Aucun flux d'air n'est détecté 60 secondes après que l'appareil est allumé;
■
Il y a perte de flux lors du fonctionnement;
■
Surchauffe du moteur.
Redémarrez le variateur après avoir éliminé les conditions de défaut en tournant
l'interrupteur de commande sur la position « 0 » ou en coupant l'alimentation
électrique du variateur pendant au moins 5 secondes.
www.sentera.eu
Retour à la Table des matières
Fig. 5 LED miniature
Fig. 6 Indication de défaut
