Câble E T Ga I N E D U D Ér Ai Lleur Ava N T (Si P R É V U) - CAMPAGNOLO ERGOPOWER 12s Manuel Technique

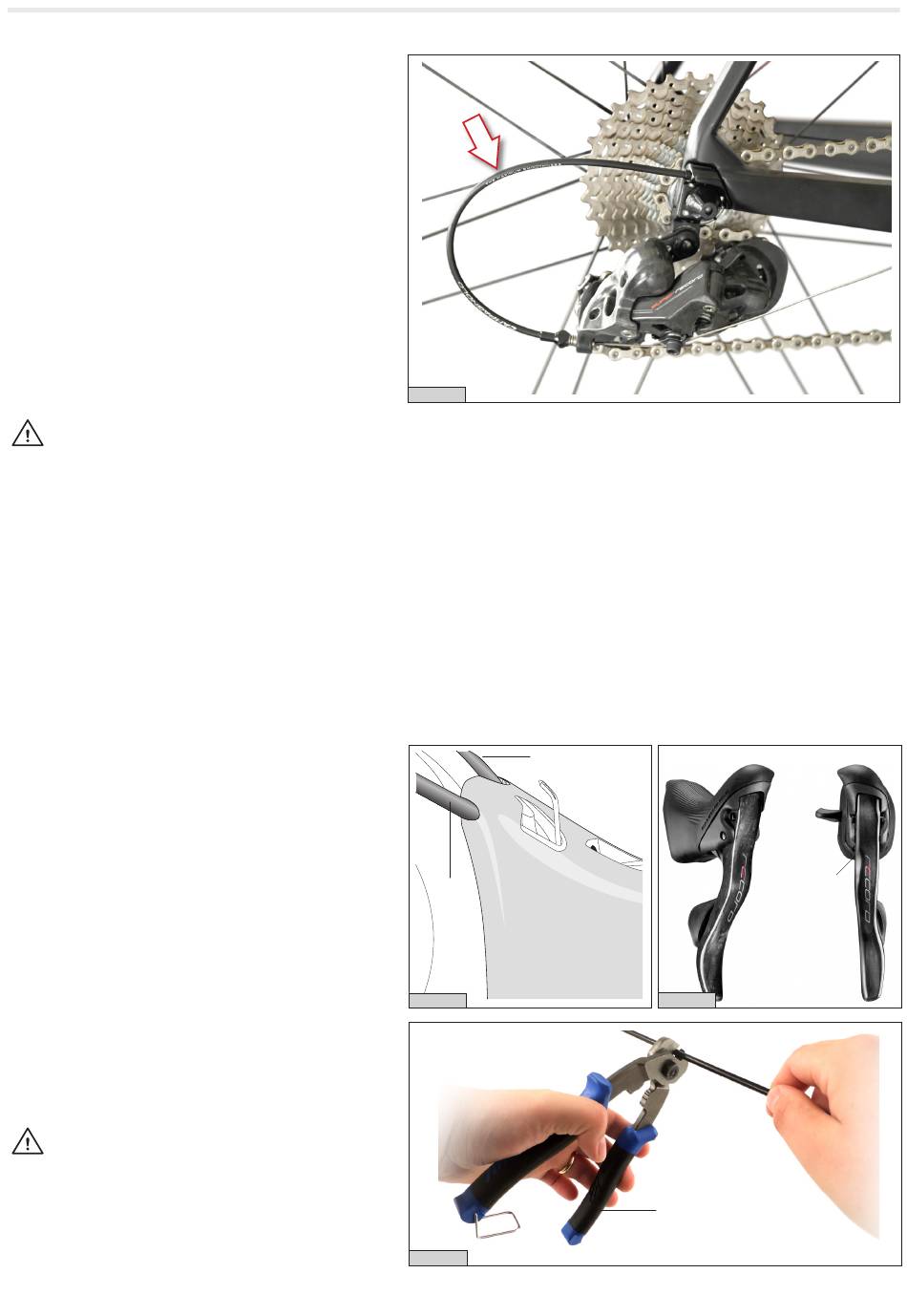

• Assurez vous que le câble coulisse de manière fluide dans
la gaine. Prêter une attention particulière à l'alignement des
entrées de gaine (fig. 17) afin d'éviter tout mauvais fonction-
nement du dérailleur arrière.
• Si la gaine est trop courte, la fonctionnalité du changement
de rapport sera affectée (Fig. 17).
ATTENTION!
Une fois l'installation terminée, contrôlez que les câbles n'interfèrent pas avec le jeu de direction ni avec aucune autre fonction du vélo. Les
éventuelles interférences peuvent compromettre votre capacité de tourner ou de contrôler le vélo et, en conséquence, provoquer des accidents
et des lésions physiques même mortelles.
4. 1 . 2 - CÂBLE E T GA I N E D U D ÉR AI LLEUR AVA N T (SI P R É V U)
- Soulevez le repose-main et insérez l'extrémité de la gaine,
de longueur 680 mm et diamètre 4,1 mm, dans le trou prévu
à cet effet (Fig.18).
Pliez légèrement le câble (sur les 5 - 10 premiers mm) (Fig.
18) afin de faciliter l'introduction de celui-ci à l'intérieur de
la gaine.
• Mettre la poignée sur la position du plus petit plateau.
Insérez le câble du dérailleur AV (longueur 1.600 mm - ø 1,2
mm) dans la partie inférieure de la poignée (B - Fig. 19).
ATTENTION!
Avant de couper la gaine, vérifiez avec soin que la longueur
choisi soit adaptée aux dimensions de votre châssis. Une
longueur insuffisante impliquerait des rayons de courbure
trop serrés et un mauvais fonctionnement de la transmission
(Fig. 20).
COMM AN DE S E R GO POWE R - Rev. 0 0 / 0 7 - 2 0 2 2
17
B
A
18
20
10
19
Park Tool CN-10
CA M PA G NO L O C O M PO NE NT S - T E C H NIC A L M A NUA L
B
