Notice de montage et d'utilisation

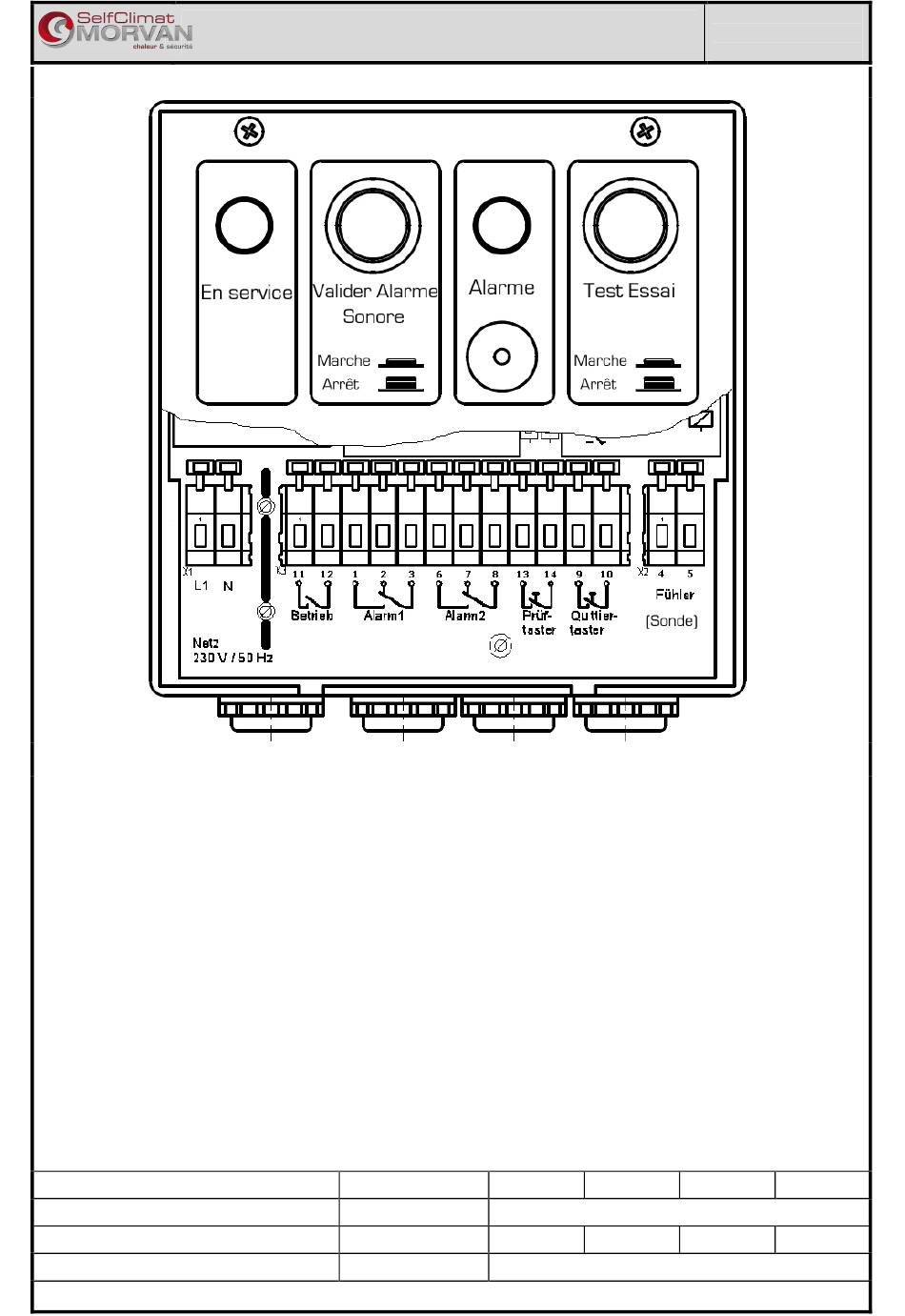

Appareil indicateur Typ BC-1-4 – coupe
Connexion des sorties - contacts de relais hors potentiel de l'appareil indicateur
L'appareil indicateur dispose de 3 contacts de relais hors potentiel.
Les sorties Alarm 1 et Alarm 2 sont prévues pour la commande d'alarmes externes (pour la
connexion du dispositif d'avertissement ou de commande de la protection anti-débordement).
La sortie En service (fonctionnement) est prévue pour le branchement d'un témoin de
fonctionne-ment externe (lampe).
Les sorties Alarm 1 et Alarm 2 ne sont pas contrôlées, ce qui signifie que les coupures de câble
ou les courts-circuits des dispositifs d'avertissement ou de commande raccordés ne sont ni
détectés ni signalés par le convertisseur de mesure.
Câblez en conséquence les dispositifs d'avertissement et de commande de telle façon qu'une
coupure de câble soit signalée (principe du courant de repos) ou effectuez un contrôle du fonc-
tionnement de la protection anti-débordement avant chaque remplissage (contrôle qui inclura les
dispositifs d'avertissement et de commande avec organe de commande).
Vous pouvez le faire en appuyant sur la touche de test Test Essai du convertisseur de mesure.
Vous déclencherez ainsi l'alarme et activerez les dispositifs d'avertissement et de commande
éventuellement connectés. L'alarme cesse quand vous relâchez la touche Test Essai.
Attention – l'essai mentionné ne remplace pas le contrôle à effectuer tous les ans (voir la section
MAINTENANCE).
Tension maximale de coupure
Nature du courant
Courant maximum de coupure
Puissance maximale de coupure
Pour une connexion, protégez l'appareil indicateur par un fusible de puissance complémentaire.
250 V 50 Hz
230 V
Alternatif
1,0 A
0,1 A
250 VA
Réf. d'article 308 393
Edition 10.2011
Page 7 sur 16
110 V
60 V
Continu
0,2 A
0,6 A
24 V
4 A
