3.3 - Association du mouvement de montée et des-
cente aux boutons de commande correspon-
dants (s et t)
Une fois les raccordements terminés, alimenter le moteur et commander quelques
manœuvres (*) pour vérifier que les mouvements de montée et descente du volet
roulant sont correctement associés aux symboles s et t correspondants présents
sur les boutons de commande. Dans le cas contraire, modifier le raccordement du
clavier en inversant les conducteurs marron et noir.
(*) Remarque – Lorsque les fins de course haut et bas ne sont pas encore pro-
grammés, le volet roulant ne s'arrête jamais automatiquement mais n'interrompra
le mouvement que lorsque le bouton de commande est relâché.
4
B
A
*
*
LE CORDON D'ALIMENTATION EST EXTRACTIBLE (fig. 3-h)
3 – Italiano
TTU
A1
A2
A3
A4
4
PROGRAMMATIONS ET RÉGLAGES
4.1 - Avertissements généraux concernant l'exécu-
tion des procédures
– Toutes les opérations de programmation et de réglage doivent être effectuées avec
le programmateur TTU de Nice (fig. 5). En alternative, il est possible d'utiliser aussi
un clavier à deux boutons, à condition que celui-ci permette d'appuyer simultané-
ment sur les deux boutons et qu'il permette aux boutons de revenir dans la posi-
tion précédente lorsqu'ils sont relâchés.
– Le réglage des fins de course doit être effectué après avoir installé le moteur dans
le volet roulant et avoir raccordé l'alimentation.
– Avant d'entamer toute procédure de programmation, il est conseillé de placer
le volet roulant à mi-course environ ou dans toute position éloignée des fins de
course haut et bas.
– Respecter rigoureusement les limites de temps indiquées dans les procédures.
– Durant la programmation, le moteur exécute un certain nombre de brefs mou-
vements, comme « réponse » à la commande envoyée par l'installateur. Il est
important de compter ces mouvements, sans tenir compte de la direction dans
laquelle ils sont effectués. Les mouvements sont indiqués dans les procédures par
un numéro suivi du symbole
– Le système électronique qui contrôle le mouvement du volet roulant à chaque ins-
tant est capable d'arrêter de manière autonome le moteur lorsque le volet roulant
atteint une certaine position (ou « cote ») programmée par l'installateur. Les posi-
tions sont illustrées sur la fig. 6 et sont :
position « 0 » = fin de course HAUT (volet roulant complètement enroulé) ;
position « 1 » = fin de course BAS (volet roulant complètement déroulé).
4.1.1 - Signalisations exécutées par le moteur
TABLEAU A – Signalisations avec les mouvements
N.bre MOUVEMENTS
0 mouvement (START & STOP)
1 mouvement (START & STOP)
2 mouvements (START & STOP)
2 3
N L
1
4
5
FUSE
.
Signification
= 2 fins de course programmés.
= 1 fin de course programmé.
= aucun fin de course programmé.

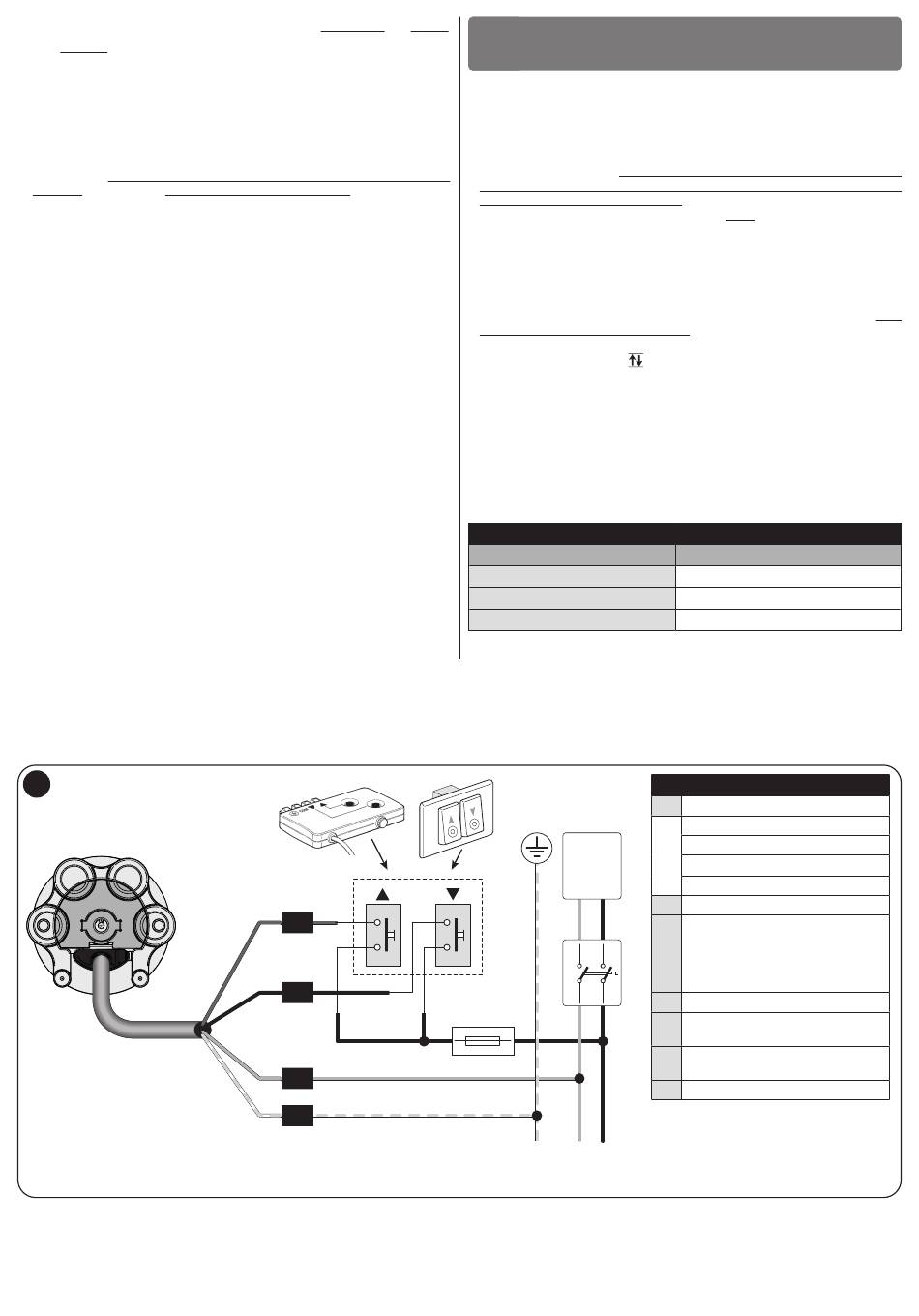

LÉGENDE
A
Câble d'alimentation
A1 = couleur marron
A2 = couleur noir
A3 = couleur bleu
A4 = couleur jaune/vert
B Tête électronique du moteur
Raccordement d'un double bouton
de commande. Remarque – Le cla-
1
vier TTU doit être utilisé uniquement
pour réaliser la programmation du
moteur.
2
Raccordement à la terre
Raccordement au secteur (lire les
3
données sur la plaque du moteur)
Dispositif de déconnexion du moteur
4
du secteur
5 Fusible
