Ajout d'un seul nœud Ethernet au WLAN

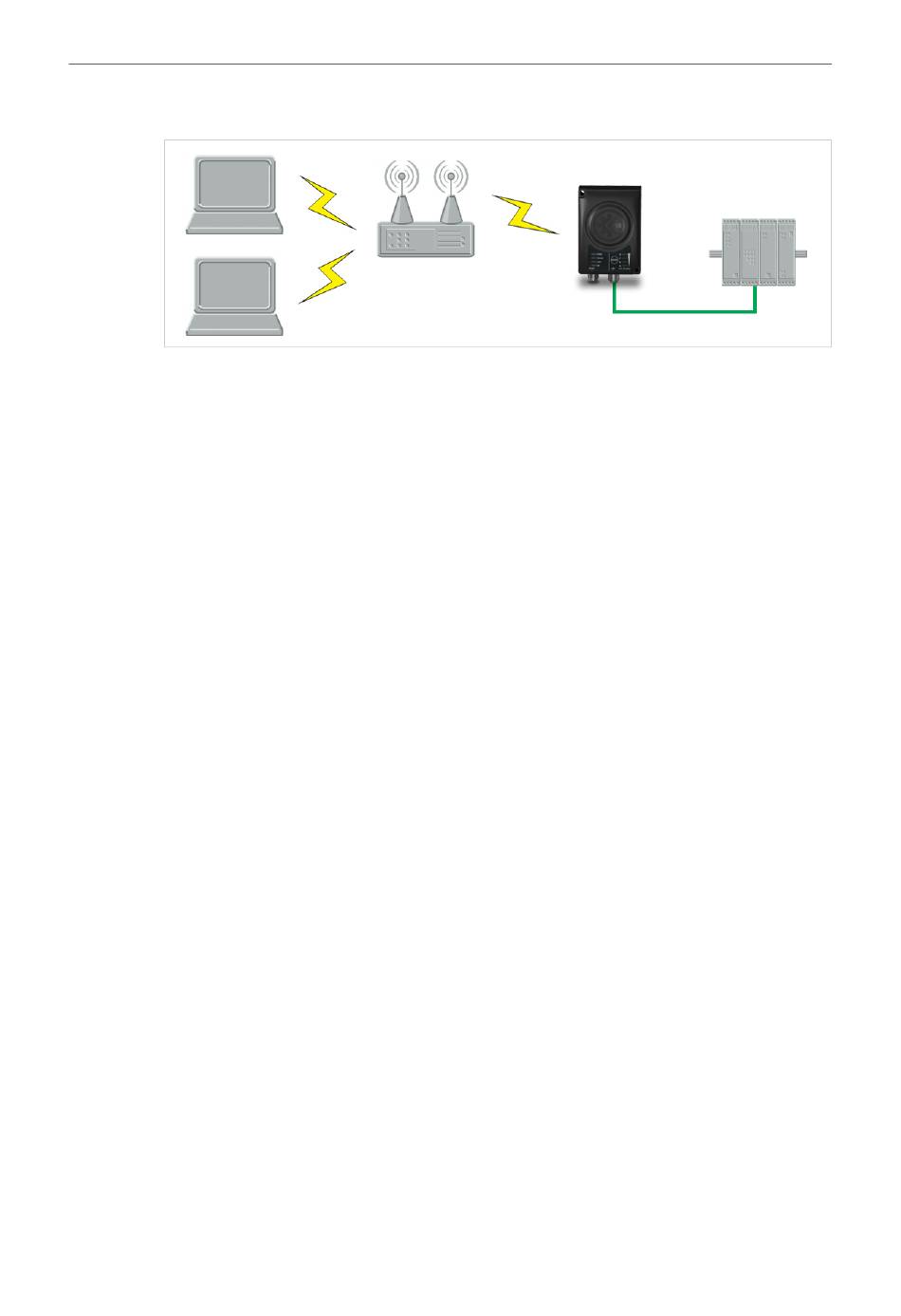

Fig. 24
Ajout de la connectivité WLAN
Cet exemple montre comment connecter un API avec une interface réseau Ethernet à un WLAN existant avec prise en
charge du trafic des couches 2 et 3. L'interface WLAN dans le pont sans fil clonera l'adresse MAC de l'interface Ethernet
dans l'automate.
Un seul nœud Ethernet pourra communiquer via un point d'accès WLAN tiers dans cette configuration.
Configuration
1. Réinitialisez le pont sans fil aux paramètres d'usine par défaut.
2. Dans Paramètres réseau, configurer les paramètres IP comme requis par le réseau sans fil.
3. Dans Paramètres WLAN, cliquer sur Rechercher des réseaux.
4. Une fois l'analyse terminée, sélectionnez le réseau sans fil dans la liste déroulante.
5. Si nécessaire, sélectionnez le mode d'authentification et saisissez la clé d'accès pour le réseau sans fil.
6. Cliquez sur Enregistrez et redémarrez.
7. Vérifiez le Présentation du système page pour confirmer que la connexion WLAN est établie
avant de continuer.
NE PASSEZ PAS CETTE ÉTAPE! Après les dernières étapes de la procédure de configuration, l'interface Web peut ne plus
être accessible à partir du réseau sans effectuer une réinitialisation d'usine.
8.
Dans Paramètres WLAN, ensemble Mode pont à MAC cloné de couche 2 uniquement.
9.
Saisissez l'adresse MAC de l'automate dans le Adresse MAC clonée champ. Saisissez l'adresse IP de
dix.
l'automate dans le Adresse IP clonée champ. Cliquer sur Enregistrez et redémarrez.
11.
Le pont sans fil fonctionnera désormais comme une interface WLAN pour l'API en utilisant l'adresse MAC de son interface Ethernet.
