Annexe A: Exemples de configuration
Exemples de configuration
UNE
A.1
Pont Ethernet via WLAN ou Bluetooth

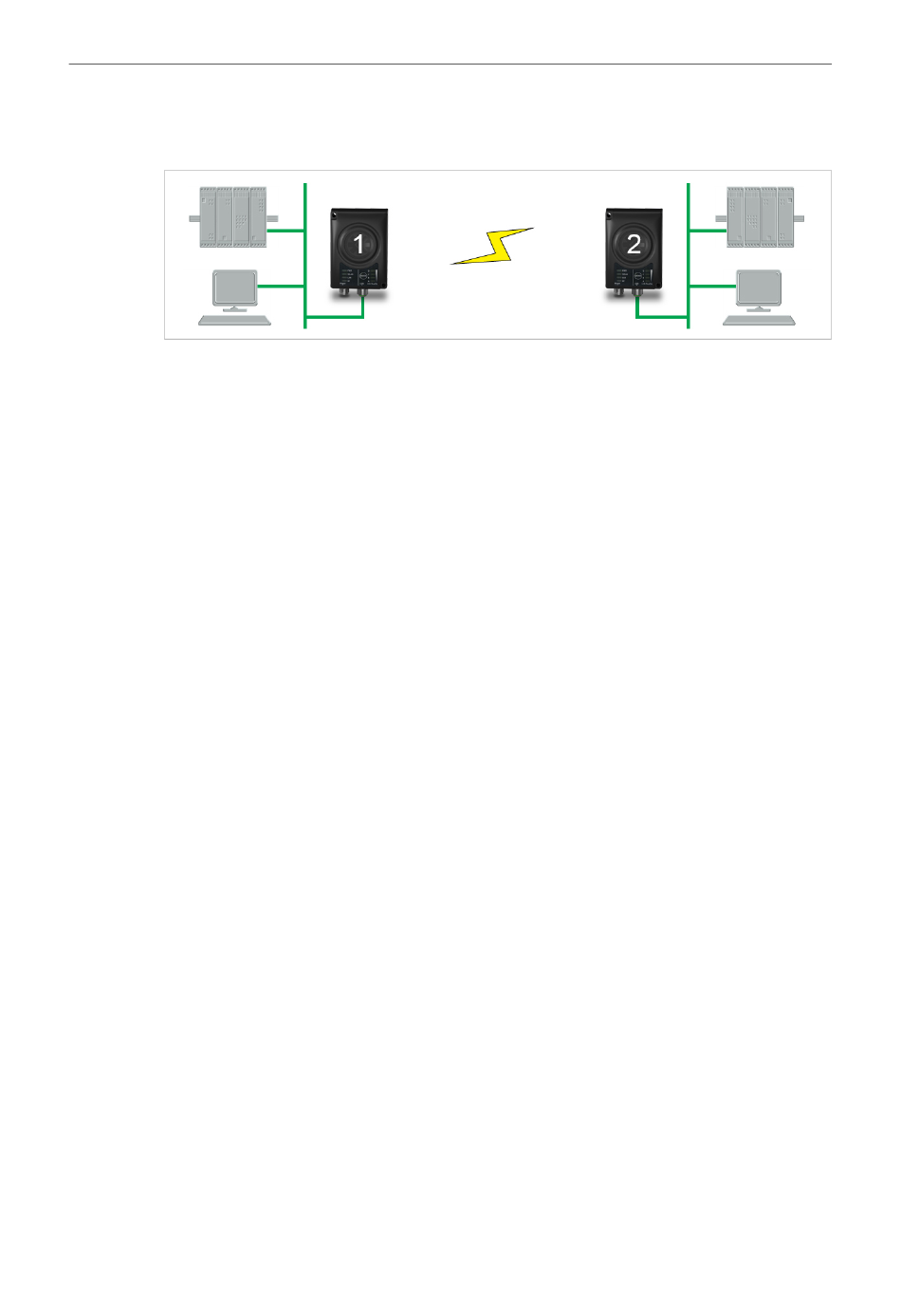

Fig. 20
Pont Ethernet
Cet exemple décrit comment connecter deux segments de réseau Ethernet via WLAN ou Bluetooth à l'aide d'Easy Config.
Configuration
1. Mettez la première unité sous tension et attendez que les voyants s'allument et s'éteignent, puis appuyez sur MODE et
relâchez-le immédiatement.
2.
presse MODE à plusieurs reprises jusqu'à ce que seulement LED C est allumé (Mode 4), puis confirmez en appuyant longuement sur MODE pendant
2 secondes.
Cette unité sera désormais détectable et ouverte pour la configuration automatique.
3.
Mettez la deuxième unité sous tension et attendez que les voyants s'allument et s'éteignent, puis appuyez sur MODE
et relâchez-le immédiatement.
4.
presse MODE à plusieurs reprises sur le deuxième appareil jusqu'à A + C ( Mode 5 / WLAN) ou B + C ( Mode 6 / Bluetooth) sont allumés, puis
confirmez en appuyant longuement sur MODE pendant 2 secondes.
L'unité 2 va maintenant découvrir et configurer l'unité 1 en tant que client et se configurer comme point d'accès. L'unité 1 se verra attribuer
la première adresse IP libre dans le même sous-réseau Ethernet que l'unité 2.
Ajouter plus d'appareils
Jusqu'à 6 clients supplémentaires peuvent être ajoutés en répétant la procédure. Chaque nouveau client se verra attribuer la prochaine
adresse IP libre dans le sous-réseau actuel.
Anybus
Pont sans fil II
Manuel de l'Utilisateur
®
™
Configuration facile)
® (
29 (44)
SCM-1202-032 2.2 fr-CA
