6.6.2 Si une tuyauterie montante en acier est utilisée
Toujours utiliser de la tuyauterie montante en acier avec les grosses
pompes immergées. Utiliser un composé pour filetage approuvé sur
tous les joints. S'assurer que les joints sont suffisamment serrés
pour éviter qu'ils se desserrent lorsque le moteur démarre et
s'arrête.
Lors du serrage, veiller à ce que la première section de la
tuyauterie montante n'entre pas en contact avec le dispositif de
retenue du clapet anti-retour.
Une fois la première section de la tuyauterie montante fixée à la
pompe, fixer le câble de levage à la pompe, si un câble de levage
est prévu sur la pompe. Sinon, fixer le câble de levage à la
première section de la tuyauterie montante.
Lors de la mise en position verticale de la pompe et de la section de
la tuyauterie montante, veiller à ne pas exercer de contrainte de
flexion sur la pompe en la soulevant uniquement par son extrémité.
S'assurer que les câbles d'alimentation ne sont pas coupés ou
endommagés lorsque la pompe est descendue dans le puits.
Fixer le câble de branchement immergé à la tuyauterie montante à
intervalles fréquents pour éviter tout affaissement, toute boucle ou
tout autre dommage éventuel. Des serre-câbles en nylon ou du
ruban adhésif imperméable peuvent être utilisés. Protéger
l'épissure du câble en la fixant avec des clips ou du ruban adhésif
juste au-dessus et au-dessous de l'épissure.
6.6.3 Si une tuyauterie montante en plastique ou flexible est
utilisée
Utiliser des tuyauteries montantes en plastique
uniquement avec les petites pompes immergées
domestiques.
Important : Les tuyauteries en plastique ou flexibles ont
tendance à s'étirer sous la charge. Tenir compte de cet
étirement lors de la fixation du câble à la tuyauterie
montante. Laisser 3 à 4 po (75 à 100 mm) de jeu entre les
clips ou les points adhésifs pour permettre cet étirement.
Cette tendance à l'étirement de la tuyauterie flexible et en
plastique affecte également le calcul de la profondeur
d'installation de la pompe. En règle générale, la tuyauterie
en plastique s'étend sur environ 2 % de sa longueur. Par
exemple, si une tuyauterie montante en plastique de 200
pi (61 m) est installée, la pompe peut être abaissée à 204
pi (62 m). Si la profondeur d'installation est critique,
vérifier auprès du fabricant de la tuyauterie pour
déterminer comment compenser l'allongement de la
tuyauterie.
Lorsqu'une tuyauterie montante en plastique est utilisée,
attacher un câble de sécurité à la pompe pour l'abaisser
et la soulever.
Lorsqu'une tuyauterie en plastique est utilisée, fixer la pompe à
l'aide d'un câble de tension non chargé fixé à la chambre de
refoulement de la pompe. Voir figure ci-après.

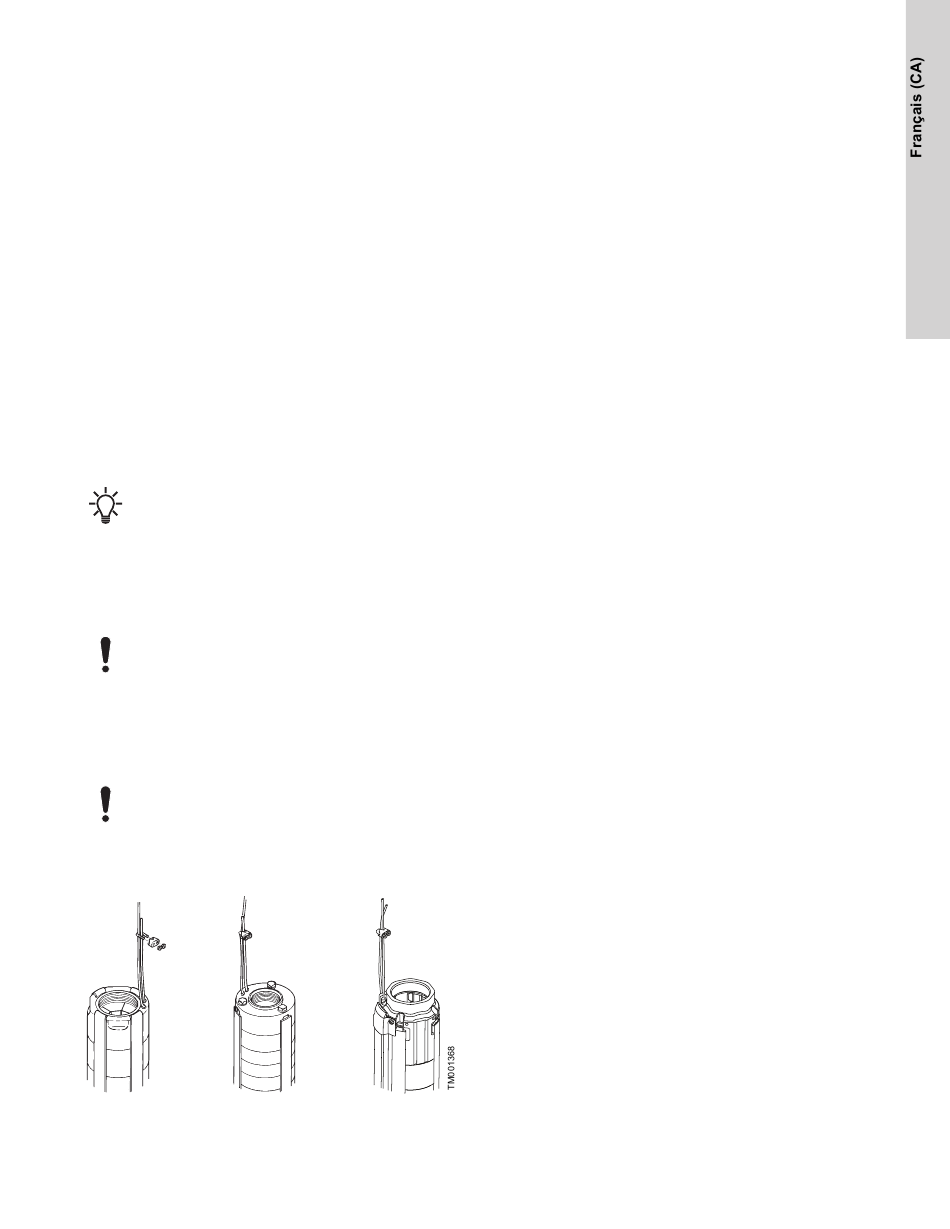

Fixation du câble de tension
Contacter le fabricant de la tuyauterie ou son représentant pour
s'assurer que le type de tuyauterie et les caractéristiques physiques
conviennent à cet usage.
Utiliser la pâte à joint recommandée par le fabricant de la
tuyauterie. De plus, utiliser un limiteur de couple de serrage lorsque
vous utilisez un tuyauterie en plastique.
Ne pas raccorder la première section de la tuyauterie montante en
plastique ou flexible directement à la pompe. Fixer toujours un
embout métallique ou un adaptateur dans le logement du clapet sur
le dessus de la pompe. Lors du serrage, veiller à ce que l'extrémité
filetée du raccord ou de l'adaptateur n'entre pas en contact avec le
dispositif de retenue du clapet anti-retour.
Fixer le câble de branchement immergé à la tuyauterie montante à
intervalles fréquents pour éviter tout affaissement, toute boucle ou
tout autre dommage éventuel de câble. Des serre-câbles en nylon
ou du ruban adhésif imperméable Grundfos peuvent être utilisés.
Protéger l'épissure du câble en la fixant avec des clips ou du ruban
adhésif Grundfos juste au-dessus de chaque joint.
Clapets anti-retour
Toujours installer un clapet anti-retour sur le dessus du puits. De
plus, pour les installations de plus de 200 pi (61 m), installer des
clapets anti-retour à des intervalles ne dépassant pas 200 pi (61
m).
Protéger le puits contre la contamination
Pour empêcher l'eau de surface de pénétrer dans le puits et de
contaminer la source d'eau, il faut s'assurer que le puits est terminé
au-dessus du niveau du sol et qu'un joint de puits ou un adaptateur
de puits sans fosse approuvé localement est utilisé.
