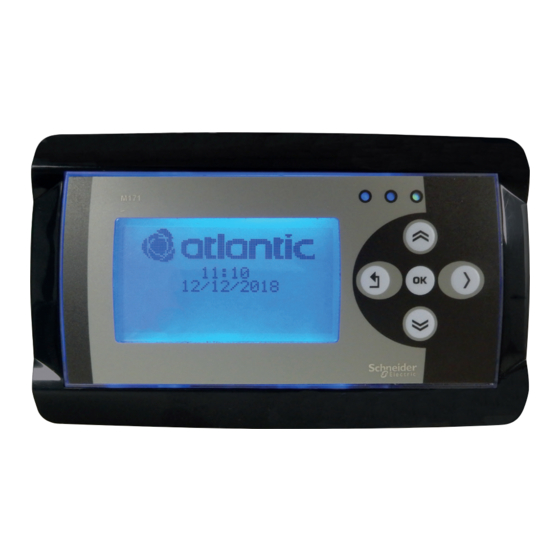

- Page 1 Notice d‘installation IHM TECH Télécommande filaire 514022 IHM TECH 00U06679530 C 10/2021 Destinée au professionnel. À conserver par l’utilisateur pour consultation ultérieure. QR Code vers le site Atlantic Pro...
-
Page 2: Table Des Matières
3. RACCORDEMENTS ÉLECTRIQUES 3.1. Pour Duotech C4 3.2. Pour Rotatech XL2 3.3. Pour toutes autres gammes Duotech/Rotatech en M172 3.4. Pour Serencio P 3.5. Erreurs de raccordement et conséquences 4. PARAMÉTRAGE DE L’IHM LORS DE LA PREMIÈRE MISE EN SERVICE IHM TECH... - Page 3 Cet appareil est garanti deux ans à compter de la date d’achat contre tous défauts de fabrication. Dans ce cadre, ATLANTIC Climatisation et Ventilation assure l’échange ou la fourniture des pièces reconnues défectueuses après expertise par son service après vente. En aucun cas, la garantie ne peut couvrir les frais annexes, qu’il s’agisse de main d’œuvre, déplacement ou indemnité...
-
Page 4: Descriptif De La Télécommande (Ihm)
5 - 4 touches de navigation 6 - Accès aux câbles 7 - Résistances pour terminaison CAN 8 - Bus d’extension CAN 9 - Alimentation 24 VCA/ CC/48 VCC 2. INSTALLATION Montage mural de la télécommande : 4xØ4.2 4xØ4.2 IHM TECH... -
Page 5: Raccordements Électriques
Avant raccordement, tester la tension et vérifier qu’elle est de 24 V. • Toute action réalisée sur l’automate ainsi que sur l’IHM déportée non conforme aux préconisations d’Atlantic entraînera un arrêt immédiat de la garantie. • Ce matériel doit être installé par des personnes ayant une qualification appropriée. L’installation doit répondre à... -
Page 6: Pour Rotatech Xl2
3.2. Pour Rotatech XL2 Raccordement sur automate M172 et bornier Rotatech XL2 CN18 Bornier Rotatech XL2 IHM TECH... -
Page 7: Pour Toutes Autres Gammes Duotech/Rotatech En M172
3.3. Pour toutes autres gammes Duotech/Rotatech en M172 Le bornier montré dans ce schéma est monophasé. Dans les borniers triphasés, 4 bornes sont ajoutées sur la gauche du bornier, mais les bornes où câbler l’IHM restent les mêmes : se référer à leur numéro. IHM TECH... -
Page 8: Pour Serencio P
3.4. Pour Serencio P Raccordement sur automate M172 et bornier Serencio P CN18 Bornier Serencio IHM TECH... -
Page 9: Erreurs De Raccordement Et Conséquences
3.5. Erreurs de raccordement et conséquences Atlantic décline toute responsabilité si un raccordement non conforme aux préconisations de la notice est effectué. Erreurs de raccordement Conséquences Inversion de câbles d’alimentation : L’IHM déportée fonctionne sans conséquence à court terme. Il faut cependant inverser les deux câbles d’alimentation 24Vac (marron et bleu). -
Page 10: Paramétrage De L'ihm Lors De La Première Mise En Service
Manage. (Il suffit de griser le choix pour sélectionner.) Puis appuyer sur • Étape Language : HMI manage Laisser HMI manage sélectionné et appuyer sur pour valider. • Étape : HMIREM.KBD File Addr : 124 IHM TECH... - Page 11 Patienter environ 2 à 3 minutes que les chargements soient effectués. • Étape Upload Remote page Success ... 10 : 50 10/10/2019 Press OK A la fin du chargement, appuyer sur L’IHM est maintenant programmée et prête à être utilisée (écran de fin de mise à jour ci-dessous). IHM TECH...
- Page 12 Date de la mise en service : ASSISTANCE TECHNIQUE ET GARANTIES aide à l’installation, au dépannage, pièces détachées, garanties TÉL. 04 72 10 27 50 Coordonnées de l’installateur ou service après-vente.
