2
INSTALLATION MECANIQUE DE L'ENSEMBLE LINEAIRE
Avant d'entreprendre l'installation, lisez la totalité de cette notice et prenez le temps de
choisir l'endroit le mieux approprié.
2.1 Installation et préparation du bras de mèche
Si vous ne pouvez pas fixer votre unité de puissance directement au secteur de barre, vous
devez monter un bras de mèche pour safran qui s'adapte à votre bateau.
Percer un trou de ∅ 6mm à 100mm de l'axe de la mèche de safran pour monter la rotule
de l'angle de barre.
Percer un trou de ∅ 12mm pour monter axe du vérin:
à 240mm de l'axe de la mèche de safran pour le pack type 60
-
à 190mm de l'axe de la mèche de safran pour le pack type 40
-
à 170mm de l'axe de la mèche de safran pour le pack type 32
-
-
à 150mm de l'axe de la mèche de safran pour le pack type 27
à 129mm de l'axe de la mèche de safran pour le pack type mini
-

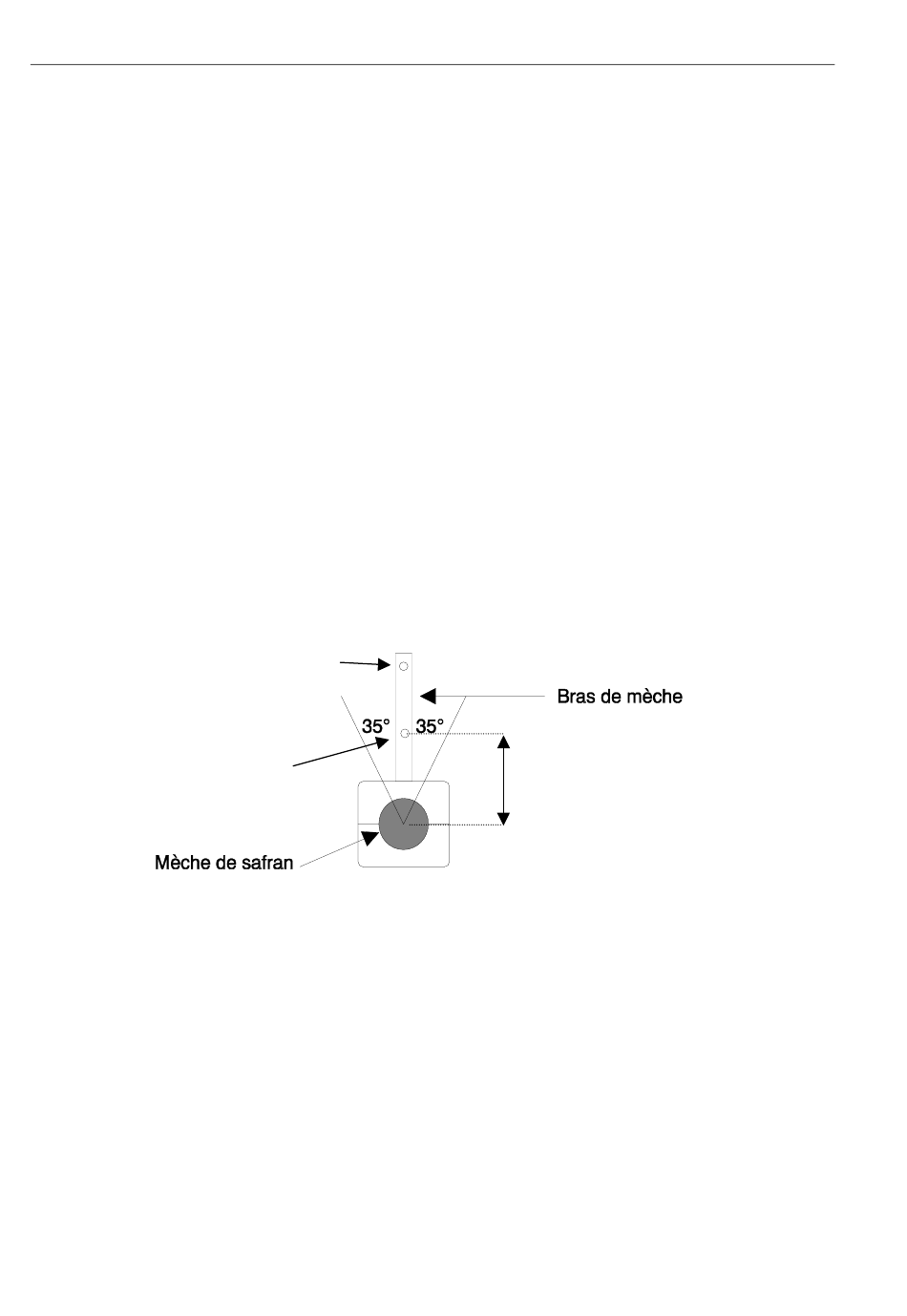

Monter le bras de mèche et assurez-vous que la barre peut pivoter d'au moins 35° de
chaque coté
Rotule capteur
angle de barre
Axe de vérin
1
- 4 -
Notice d'installation calculateur Gyropilot - version 3.0
