Manuel d'installation
Ingecon
Hybrid MS
®
VRMS (V)
Tensions de phase à la sortie de l'onduleur, en volts.
IRMS (A)
Courant de sortie de chaque phase, en ampères.
PUISSANCE (kW)
Puissance de chaque phase, en kilowatts.
ÉTAT
MODE
En appuyant sur la touche
les données de tension, courant et puissance de chaque module onduleur.
PHOTOVOLTAÏQUE
MONITORING
Batterie
Onduleur
Photovoltaïque
Éolien

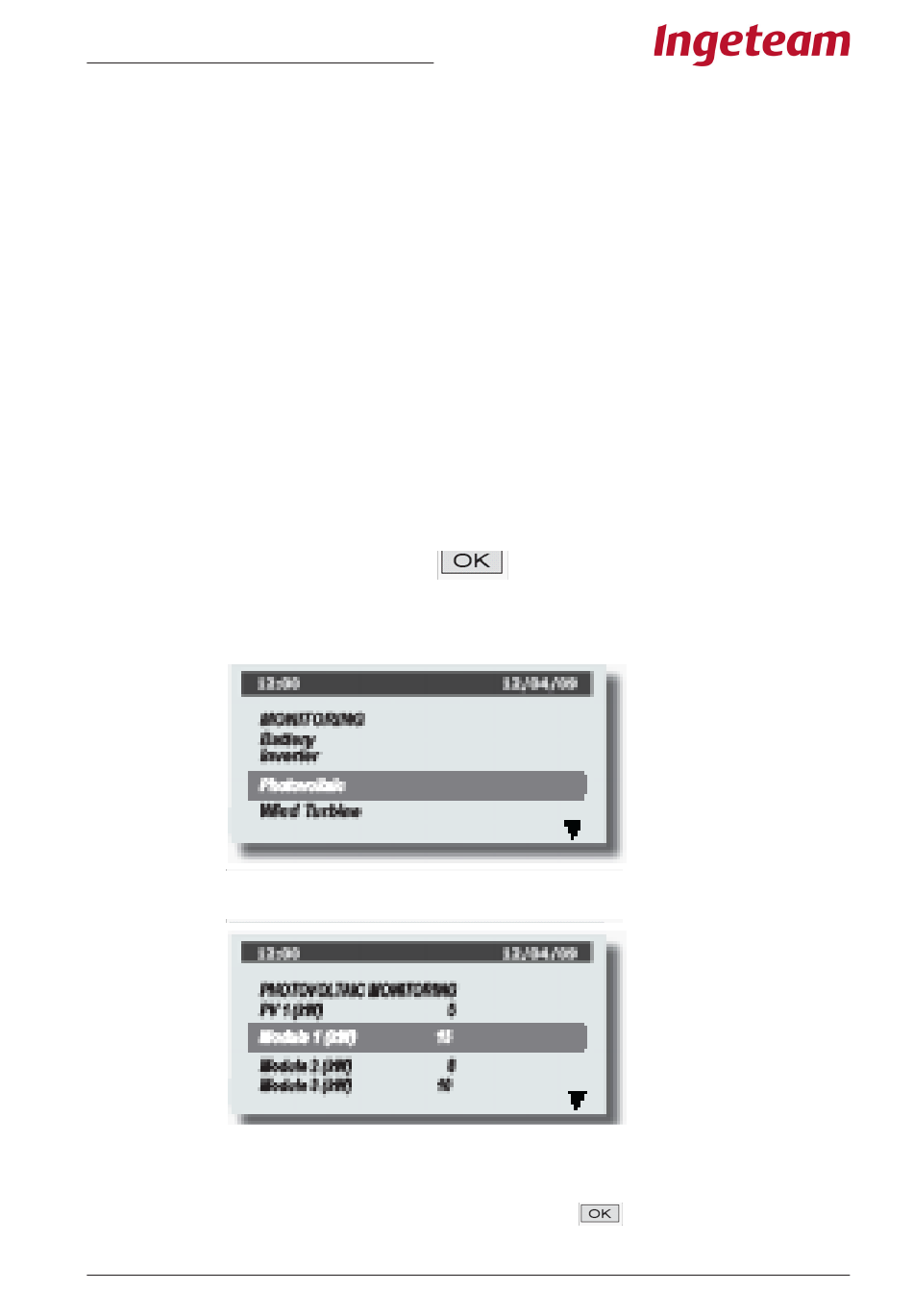

L'écran initial affiche un résumé de la puissance générée.
MONITORING PHOTOVOLTAÏQUE
PV 1 (kW)
Module 1 (kW)
Module 2 (kW)
Module 3 (kW)
PV
Puissance générée par l'entrée photovoltaïque du module de chargement des batteries,
en kilowatts.
En appuyant sur la touche OK, on peut accéder à un sous-menu qui présente des
informations supplémentaires sur la tension et le courant de cette entrée.
Réf. : AAR2000IKV02
Rév. :_
06/2011
Phases R, S, T
Phases R, S, T
Phases R, S, T
On distingue entre l'état ARRÊTÉ, MARCHE ou ERREUR.
Mode de fonctionnement de l'onduleur.
ATTENTE
Onduleur à l'arrêt (suite à un ordre manuel ou une erreur)
MODE ONDULEUR
ATTENTE GÉN. AUX
EN SYNCHRONISATION
MOD.RECTIFICATEUR Générateur auxiliaire connecté et alimentant l'installation
DÉSYNCHRONISATION
15
10
1 kW
Onduleur générant une tension alternative.
Vérifie la tension du générateur auxiliaire, attend qu'elle
soit correcte pour sa connexion
En processus de synchronisation avec le
générateur auxiliaire
Déconnecte le générateur auxiliaire
on fait apparaître les écrans où sont affichées
5
8
Page 49 de 92
49 de 92
de 92
