Manuel d'installation
Ingecon
Hybrid MS
®
9.9

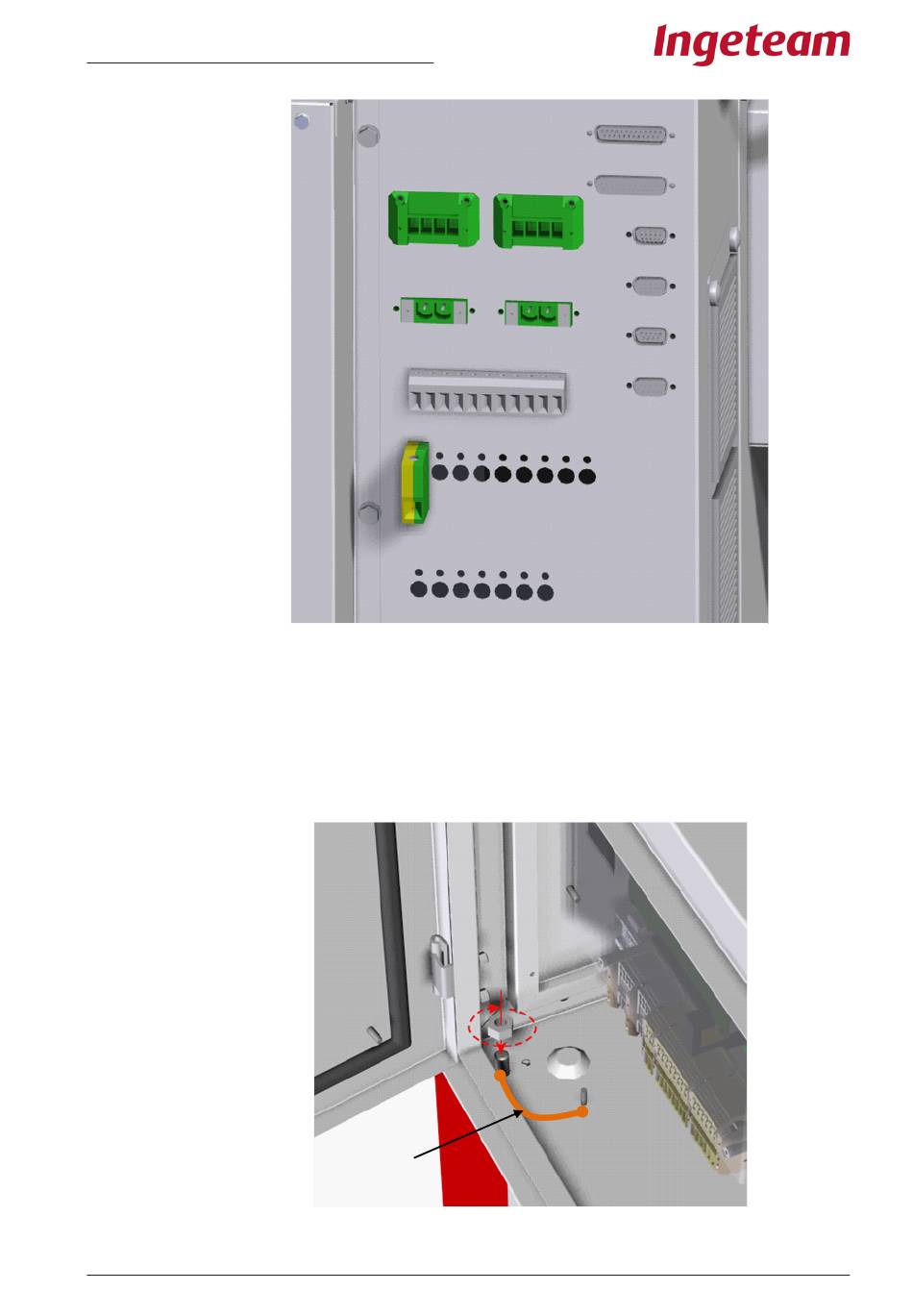

Mise à la terre
La mise à la terre des modules, qui sont empilés verticalement, doit s'effectuer à l'aide
de deux tiges filetées frontales. Pour ce faire, chaque tige doit être raccordée au câble
tressé situé à l'intérieur du module et solidement fixée à l'aide d'un écrou. (Voir illustration)
Réf. : AAR2000IKV02
Rév. :_
06/2011
XGAUX
1 2 3 4 5
Module onduleur principal
Câble tressé
Mise à la terre entre modules
Page 43 de 92
