Le code source de la dernière version peut être téléchargé sur le site http://modelisme58.free.fr

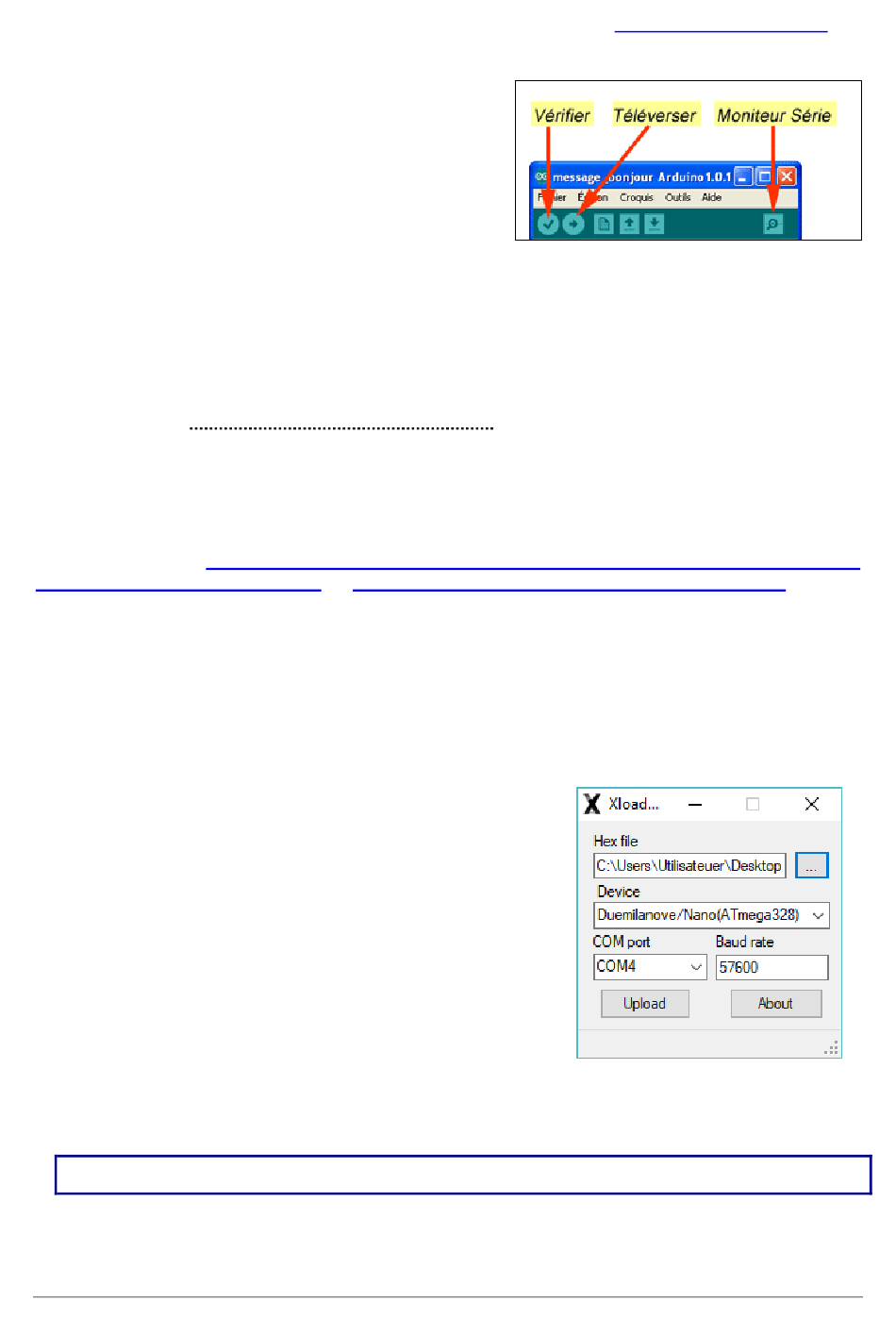

Lorsque le programmer est prêt, il faut le téléverser à
l'aide d'un cordon USB raccordant l'ordinateur et la
carte ARDUINO.
Il faut bien veiller à sélectionner la bonne carte
« Arduino » dans le menu « Outils » ainsi que le port
« COM ».
Le bouton « Moniteur Série » permet d'afficher la configuration de la carte au démarrage et de
visualiser les échanges d'information. Ceci est très utile pour identifier des dysfonctionnements et
de cibler l'origine d'une panne.
g. Ou Uploader un fichier « HEX »
Il est possible de téléverser le programme dans la carte ARDUINO directement à partir d'un fichier
« hex » généré lors de la compilation.
Il faut au préalable installer le logiciel Xloader 1.00 qui est un petit programme s'exécutant en
version portable : https://commodore.software/downloads/download/246-wifly-commodore-
wi-fi-modem/1966-xloader-v1-00 ou https://www.hobbytronics.co.uk/arduino-xloader
Connecter à l'ordinateur la carte ARDUINO NANO à programmer.
Lancer l'application « XLoader ».
Sélectionner le port COM de l'Arduino dans le menu déroulant en bas à gauche.
Sélectionner la carte « Duemilanove / Nano (ATmega 328) » dans la liste déroulante « Device ».
Vérifier que l'application XLoader a défini le débit en bauds à
57600.
Indiquer le nom et l'adresse du fichier « hex » à téléverser.
Cliquer sur le bouton « Upload » pour charger le fichier. Les
LED RX/TX de la carte Arduino doivent clignoter. Après un
certain temps, le programme est téléversé.

5. Platine / Carte d'extension

La section Modélisme de l'UAICF Nevers-Vauzelles a développé une platine ou carte d'extension
spécifique où vient s'emboîter la carte ARDUINO NANO.
